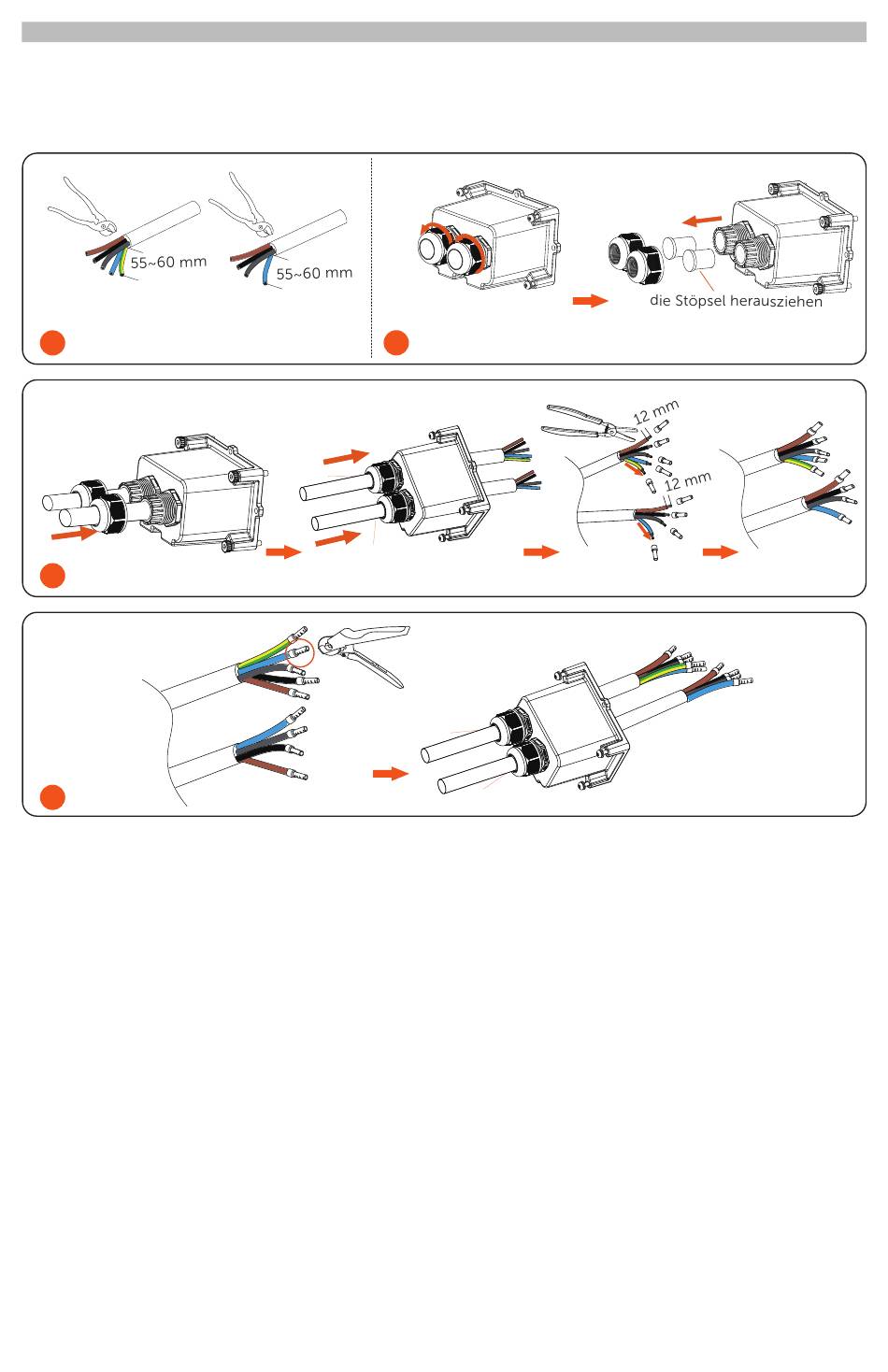

Netz- und EPS (Off-grid)-Anschluss

* Die Wechselrichter der M-Serie sind mit EPS- (Off-Grid) und Netz-Kabeln in der
Verpackung verbunden.
Drahtschneider
6 mm² Netzkabel
(fünfadriges Kabel)
1
Ziehen Sie nach dem Durchziehen der Kabel die wasserdichten Schrauben leicht an, damit sie
3
nicht herunterfallen können.
4
12
6 mm² EPS (Off-grid) Kabel
(vieradriges Kabel)
Netz
EPS (Off-grid)
Lassen Sie den Stöpsel in dem Port der AC-Schutzabdeckung,
2
wenn Sie das EPS-Kabel nicht anschließen wollen.
Abisolierzange
Crimpzange für
Aderendhülsen
Netz
EPS (Off-grid)
Aderendhülsen
