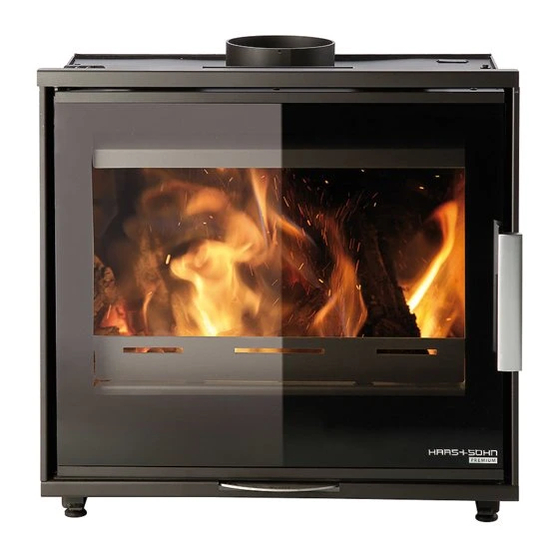

HAAS+SOHN Levi Geräteblatt

Kamineinsatz
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Geräteblatt
Levi
Levi
Geräteblatt
DE
Kamineinsatz
0434715201400g

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HAAS+SOHN Levi

Inhaltszusammenfassung für HAAS+SOHN Levi

  • Seite 1 Geräteblatt Levi Levi Geräteblatt Kamineinsatz 0434715201400g...

  • Seite 2: Zeichenerklärung

    Zeichenerklärung Die wichtigsten Hinweise sind mit der Überschrift WARNUNG versehen. Die mit der Überschrift WARNUNG versehenen Hinweise weisen auf die ernsthafte Gefahr der Beschädigung des Heizgeräts bzw. auf Verletzung hin. Der mit der Überschrift Hinweis versehene Vermerk weist auf die mögliche Beschädigung Ihres Heizgeräts hin.

  • Seite 3: Inhaltsverzeichnis

    1.1. Geeignete Brennstoffe, Auflagemenge .................. 1 2. Technische Beschreibung......................2 3. Ersatzteilliste ..........................3 3.1. Ganze Aufstellung ........................3 3.2. Detail A1............................4 4. Montage des Brandschutzsets (nur verwendbar für Kaminbausatz Levi geprüft nach EN13240) ..........................6 5. Umbau vom Aussenluftanschluss ..................7...

  • Seite 5: Technische Daten

    — Abgastemperatur am Abgasstutzen — 315 °C Min. Förderdruck bei Mennwäremleistung 12 Pa 9 Pa Sicherheitsabstände: Kamineinsatz Levi geprüft nach EN 13229 seitlich: 40 cm hinten: mit Dämmplatte Silka 250 40 cm Mindestabstände zu brennbaren Bauteilen: KM:4cm vorne im Strahlungsbereich: 80 cm Sicherheitsabstände: Kaminbausatz Levi geprüft nach EN 13240...

  • Seite 6: Technische Beschreibung

    2. Technische Beschreibung...

  • Seite 7: Ersatzteilliste

    3. Ersatzteilliste 3.1. Ganze Aufstellung Bezeichnung Position Stück Ersatzteilnummer Ganze Aufstellung Feuerraumtür (komplett)/schwarz 1 Stk. 0434715015300 Easycontrol — Set 1 Stk. 0434715115023 Rauchrohrstutzen/schwarz 1 Stk. 0434215005049 Dichtung Rauchrohrstutzen 2 Stk. 0429415005060 Rauchrohrstutzen Abdeckung Blech/schwarz 1 Stk. 0429415005048 Außenluft - Rohrstutzen (Ø100) 1 Stk.

  • Seite 8: Detail A1

    Stehrost/schwarz 1 Stk. 0434715015013 Freie Blende (560x240x30) 1 Stk. 0434715005510 Freie Blende — hinten (340x130x30) 1 Stk. 0434715005507 Schamott 198x292x30 2 Stk. 0434715005501 Schamott 330x193x30 1 Stk. 0434715005503 Schamott 330x193x30 1 Stk. 0434715005509 Schamott 130x193x30 2 Stk. 0434715005504 Schamott 264x35x30 1 Stk.
  • Seite 9 Dichtungsschnur Glas 6 mm (1950 mm) Meterware 0040406000005 Dichtungsschnur Glas 6 mm (510 mm) Meterware 0040406000005...

  • Seite 10: Montage Des Brandschutzsets (Nur Verwendbar Für Kaminbausatz Levi Geprüft Nach En13240)

    4. Montage des Brandschutzsets (nur verwendbar für Kaminbausatz Levi geprüft nach EN13240) Anmerkung Das Brandschutzset wird als Sonderzubehör geliefert.

  • Seite 11: Umbau Vom Aussenluftanschluss

    5. Umbau vom Aussenluftanschluss...
