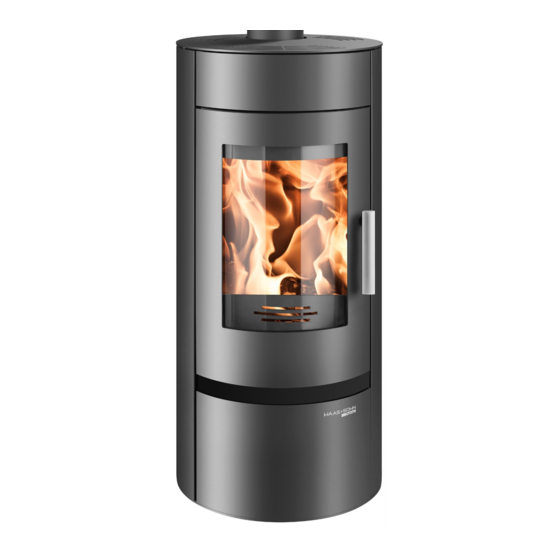

- Seite 1 Geräteblatt Uppsala Easy III 209.15 Uppsala Easy III 209.15 Geräteblatt Kaminofen 0420915111400c...
-
Seite 2: Zeichenerklärung
Zeichenerklärung Die wichtigsten Hinweise sind mit der Überschrift WARNUNG versehen. Die mit der Überschrift WARNUNG versehenen Hinweise weisen auf die ernsthafte Gefahr der Beschädigung des Heizgeräts bzw. auf Verletzung hin. Der mit der Überschrift Hinweis versehene Vermerk weist auf die mögliche Beschädigung Ihres Heizgeräts hin. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Technische Daten ........................1 1.1. Geeignete Brennstoffe, Auflagemenge .................. 1 2. Maßbild Kaminofen........................2 3. Ersatzteilübersicht ........................3 3.1. Ganze Aufstellung ........................3 3.2. Aufstellung A1 ..........................5 3.3. Aufstellung A2, A3, A4, A5 ....................... 6... -
Seite 5: Technische Daten
1. Technische Daten Holzscheite Nennwärmeleistung Gesamtwärmeleistung 6,5 kW Nennwärmeleistung 6 kW Geprüfte Norm EN 13240 Wirkungsgrad 80 % CO-Gehalt auf 13% O Abgas 0,05 % Mittlerer CO-Gehalt bezogen auf 13% O 625 mg/Nm Mittlerer Staub-Gehalt bezogen auf 13% O 19 mg/Nm Mittlerer NOx-Gehalt bezogen auf 13% O 95 mg/Nm Mittlerer OGC-Gehalt bezogen auf 13% O... -
Seite 6: Maßbild Kaminofen
2. Maßbild Kaminofen... -
Seite 7: Ersatzteilübersicht
3. Ersatzteilübersicht 3.1. Ganze Aufstellung... - Seite 8 Bezeichnung Pos. Stück Ersatzteilnummer Ganze Aufstellung Feuerraumtür (komplett)/anthrazit 1 Stk. 0420915005300 Türscharnier (komplett)/anthrazit 1 Stk. 0420915006405 Regler (komplett)/Easycontrol 1 Stk. 0420915155010 Schieber (komplett) 1 Stk. 0420915006080 Beschriftung (komplett) 1 Stk. 0429617006090 Strahlschutzblech (komplett) 1 Stk. 0420915005072 Bolzen+Rolle (komplett) 3 Stk. 0420915005001 Federlasche+Nippel (komplett) 4 Stk.
-
Seite 9: Aufstellung A1
3.2. Aufstellung A1 Bezeichnung Pos. Stück Ersatzteilnummer Aufstellung A1 Türgriff mit Türgriffaufnahme A1.1. 1 Stk. 0420915175302 Türverschraubung — Set A1.2. 1 Stk. 0420915175305 Türverriegelungsschiene — Set A1.3. 1 Stk. 0420915175304 Glashalterung — Set A1.4. 2 Stk. 0420915005004 Feuerraumtür(Schweißteil)/anthrazit — 1 Stk. Dichtung Glas 25x3 mm (1650 mm) Meterware 0040225030005... -
Seite 10: Aufstellung A2, A3, A4, A5
3.3. Aufstellung A2, A3, A4, A5... - Seite 11 Bezeichnung Pos. Stück Aufstellung A2 Türscharnier 1 Stk. Feder Feuerraumtür 1 Stk. Schraube M8x16 DIN 933 3 Stk. Beilage 8,4 DIN 9021A 3 Stk. Sicherungsscheibe 10 DIN 471 2 Stk. Verstellschraube M6x8 DIN 913 4 Stk. Aufstellung A3 Regler/Easycontrol 1 Stk. Beilage 5,3 DIN 125 1 Stk.
