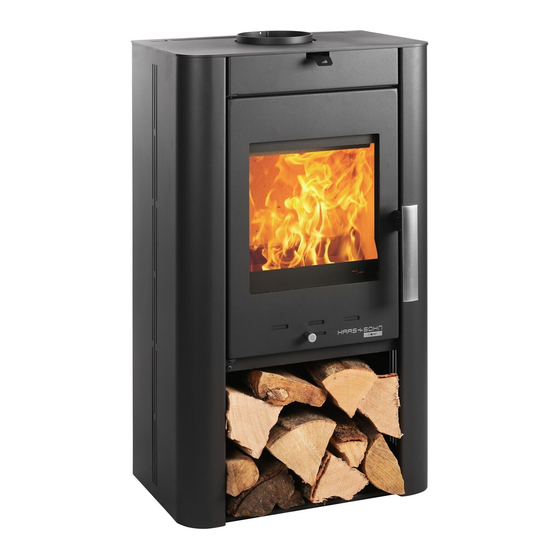

- Seite 1 Geräteblatt Prunus 332.15 Prunus 332.15 Geräteblatt Kaminofen 0433215101400b...
- Seite 2 Zeichenerklärung Die wichtigsten Hinweise sind mit der Überschrift WARNUNG versehen. Die mit der Überschrift WARNUNG versehenen Hinweise weisen auf die ernsthafte Gefahr der Beschädigung des Heizgeräts bzw. auf Verletzung hin. Der mit der Überschrift Hinweis versehene Vermerk weist auf die mögliche Beschädigung Ihres Heizgeräts hin.
- Seite 3 Inhalt 1. Technische Daten ........................1 1.1. Geeignete Brennstoffe, Auflagemenge .................. 1 2. Maßbild Kaminofen........................2 2.1. Variante: Blech ........................... 2 2.2. Variante: Speckstein........................3 3. Ersatzteilübersicht ........................4 3.1. Variante: Blech ........................... 4 3.2. Variante: Speckstein........................6 3.3. Detail A1............................8...
- Seite 5 1. Technische Daten Holzscheite Gesamtwärmeleistung 6,31 kW Nennwärmeleistung 6 kW Wirkungsgrad 80,2 % Mittlerer CO-Gehalt bezogen auf 13% O 1242 mg/Nm 860 mg/MJ 32 mg/Nm 22 mg/MJ Mittlerer Staub-Gehalt bezogen auf 13% O Mittlerer NOx-Gehalt bezogen auf 13% O 110 mg/Nm 76 mg/MJ Mittlerer OGC-Gehalt bezogen auf 13% O 70 mg/Nm...
- Seite 6 2. Maßbild Kaminofen 2.1. Variante: Blech...
- Seite 7 2.2. Variante: Speckstein...
- Seite 8 3. Ersatzteilübersicht 3.1. Variante: Blech Bezeichnung Pos. Stück Ersatzteilnummer Variante: Blech Feuerraumtür (komplett)/perl-schwarz 1 Stk. 0333215105300 Türscharnier (komplett) 1 Stk. 0433215105011 Aschekasten 1 Stk. 0432215005600...
- Seite 9 Stehrost/perl-schwarz 1 Stk. 0333215105015 Schamott 30x46x320 2 Stk. 0432215005503 Schamott 30x30x154 2 Stk. 0432215005505 Rostlager/perl-anthrazit 1 Stk. 0020100135022 Schamott 30x227x300 2 Stk. 0432215005502 Schamott 30x190x300 2 Stk. 0432215005501 Zugumlenkplatte unten 1 Stk. 0432215005701 Zugumlenkplatte oben 1 Stk. 0432215005702 Türfeder 1 Stk. 0088400020005 Sekundärluftregler/perl-schwarz 1 Stk.
- Seite 10 3.2. Variante: Speckstein Bezeichnung Pos. Stück Ersatzteilnummer Variante: Deckplatte Speckstein Feuerraumtür (komplett)/perl-schwarz 1 Stk. 0333215105300 Türscharnier (komplett) 1 Stk. 0433215105011 Aschekasten 1 Stk. 0432215005600 Stehrost/perl-schwarz 1 Stk. 0333215105015...
- Seite 11 Schamott 30x46x320 2 Stk. 0432215005503 Schamott 30x30x154 2 Stk. 0432215005505 Rostlager/perl-anthrazit 1 Stk. 0020100135022 Schamott 30x227x300 2 Stk. 0432215005502 Schamott 30x190x300 2 Stk. 0432215005501 Zugumlenkplatte unten 1 Stk. 0432215005701 Zugumlenkplatte oben 1 Stk. 0432215005702 Türfeder 1 Stk. 0088400020005 Sekundärluftregler/perl-schwarz 1 Stk. 0433215105002 Deckplatte/perl-schwarz 1 Stk.
- Seite 12 3.3. Detail A1 Bezeichnung Pos. Stück Ersatzteilnummer Detail A1 Primärluftregler/perl-schwarz A1.1. 1 Stk. 0433215105306 Türverschraubung — Set A1.2. 1 Stk. 0420214005326 Glashalterung — Set/perl-schwarz A1.3. 1 Stk. 0416515015304 Türgriff mit Türgriffaufnahme 1 Stk. 0429515055318 Feuerraumtür (Schweißteil)/perl-schwarz 1 Stk. 0433215105200 Dichtung Tür 8 mm (1600 mm) Meterware 0040008080005 Dichtung Glas 10x4 mm (1200 mm)
