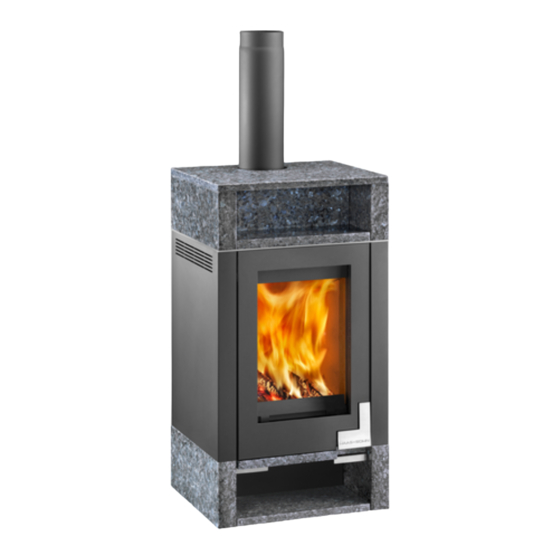

HAAS+SOHN Xi 325.15 BP/ST Kurzanleitung

Brennstoffe
Brennstoffmenge
Scheitholz, 2 - 3 Scheite (ca. 2 - 2,5 kg)
Holzbriketts: bzw. 1 Holzbrikett (2 kg)
Braunkohlebri ketts:
ET. Nr. Pos.
- 1 - Ofenkörper
0432515005300 2 - Feuerraumtür anthrazit
0424717005600 3 - Aschekasten
4 - Sockelplatte unten Holzlagerfach
0432515005050 5 - Rauchrohrstutzen
6 - Schamotte
- 7 - Wärmfacheinlegeplatte
- 7a Wärmfacheinlegeplatte hinten
0020100020005 8 - Rost Ø 215
0020100150005 9 - Rostlager
0432515005069 10 - Stehrost 370x124
0432515005320 11 - Türgriff
0432515005085 12 - Primärluftregler (Luftstrom durch Rost) 0432515005068 26 - Rückwand
0432515005301 13 - Türglasscheibe 526x348
Technische Daten:
Höhe
Breite
Tiefe ohne Griffe
Gewicht BP/ST
Rohrstutzen
Nennwärmeleistung
Wärmeleistungsbereich
Prüf.-Nr.:EN 13240 RRF-40 07 1354
Geräteblatt Kaminofen Xi 325.15 BP/ST
maximale
(Luftstrom durch den Rost)
10 Minuten lang: offen (ziehen),
3 - 4 Briketts
ca .2 - 2,5 kg
Bezeichnung
Xi 325.15
1093 mm Abgastemperatur am Stutzen des Wärmeerzeugers
580 mm Mindestförderdruck
498 mm Mindestförderdruck bei 0,8-facher Nennwärmeleistung
280/280 kg Abgasmassenstrom
150 mm Brennstoff
8 kW CO2
3,6-8,6 kW Wirkungsgrad
Art. Nr.0432515000000
0050102200005 Nr. 220
0050102210005 Nr. 221
0050102250005 Nr. 225
0050101580005 Nr. 158
Primärluftregler (12)
da nach geschlossen
offen (ziehen)
ET. Nr. Pos.
0425317005700 14 - Zugumlenkplatte oben
0050500620005 15 - Zugumlenkplatte unten 400x275
- 16 - Wärmefachverkleidung li+ re
0432515006150 17 - Seitenverkleidung mitte
- 18 - Sockelverkleidung unten li + re
- 19 - Deckplatte
0432515005040 20 - Rahmen
0088400230005 21 - Feder Feuerraumtür
0432515005085 22 - Rüttelrost
0089900470005 23 - Sekundärluftregler- Automatik
0088500050005 24 - Außenluft – Rohrstutzen Ø 100
- 25 - Sockelplatte oben
0040014140005 - Dichtung Türe 14mm
0040210040005 - Dichtung Glas 10x4mm
Holz Holzbrikett
10,45
80,7%
Art. Nr. 0432515009000
V10 C24
Geeignete Brennstoffe:
Zur Verbrennung in Ihrem
Kaminofen sind folgende
Brennstoffe zugelassen (siehe
dazu auch Kapitel 5.1.):
trockenes, gut abgelagertes,
naturbelassenes Holz,
Holzbriketts nach DIN 51731;
Braunkohlebriketts 6" und 7".
Brennstoffmengen,
Einstellung der
Verbrennungsluftregler,
Betriebsweise:
siehe Kapitel 5.4, 5.5 und 5.6 in
der Bedienungsanleitung sowie
Tabelle unten.
370x240x30
450x204x30
450x204x30
370x120x30
Sekundärluftregle r (23)
Automatik
Automatik
Bezeichnung
290°C
12 Pa
10 Pa
7,5 g/s
Braunkohlebrikett
10,0 6,4
81,0% 79,7%
