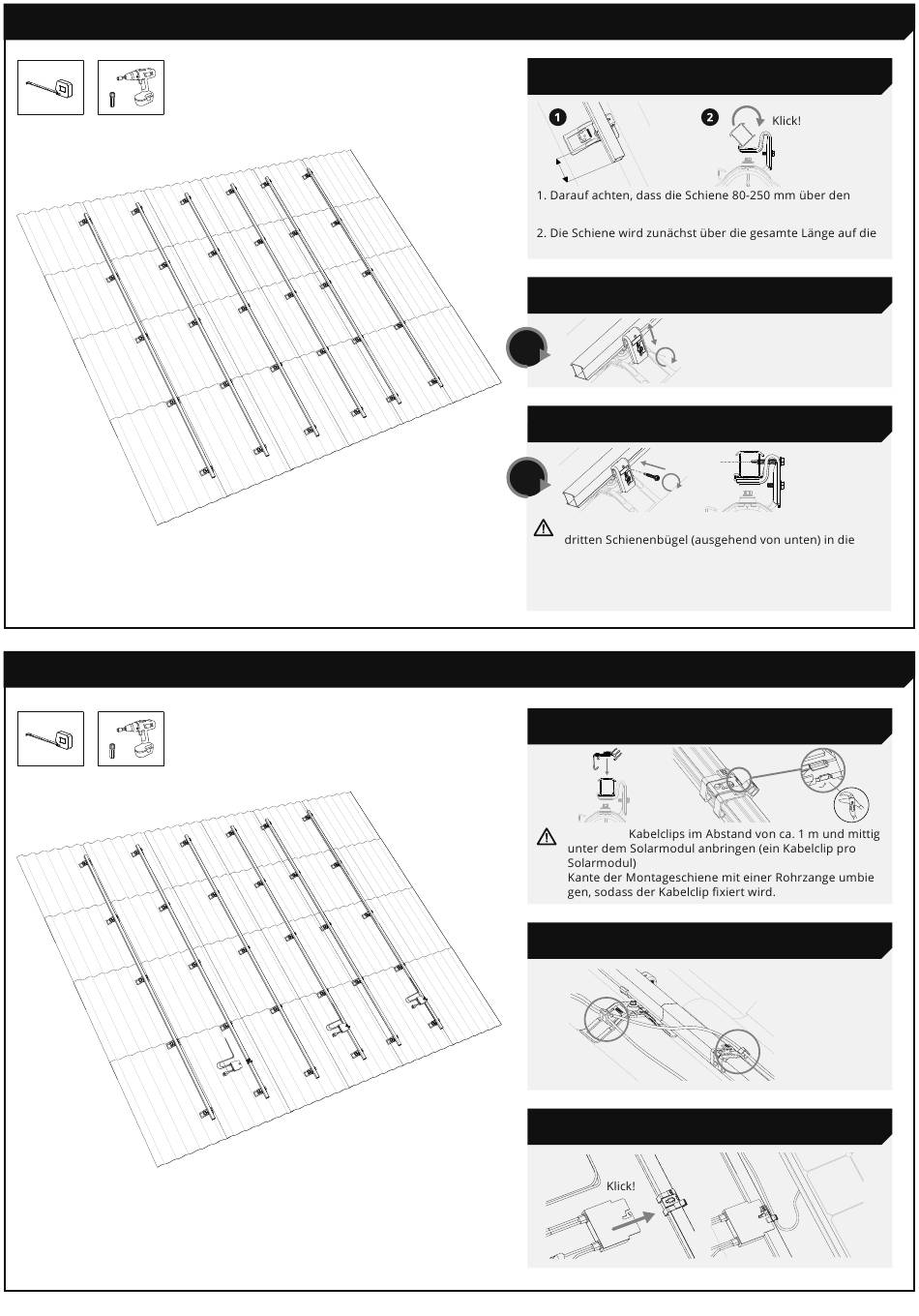

5 MONTAGE DER SCHIENEN
6 MONTAGE KABELCLIPS UND OPTIMIZER (OPTIONAL)
1 SCHIENE AUF DIE MONTAGEBÜGEL LEGEN UND
EINRASTEN LASSEN
letzten Bügel hinausragt.
Bügel gesetzt und dann erst festgeklickt.
2 SCHRAUBE DES MONTAGEBÜGELS AUF DER
GEWÜNSCHTEN HÖHE ANZIEHEN
9
Nm
3 SICHERUNGSSCHRAUBE SEITLICH DURCH DEN
SCHIENENBÜGEL BEFESTIGEN
1
Nm
Achtung:
Eine Sicherungsschraube ist durch jeden
Montageschiene einzuschrauben.
Achtung:
Eine Sicherungsschraube ist an jedem
Schienenbügel einzusetzen, sofern es sich um die Rand-
zonen des Modulfeldes handelt. Siehe Bauplan.
1 KABELCLIP AUF DER SCHIENE ANBRINGEN
Achtung:
2 KABEL DURCH DEN BÜGEL UND DEN KABELCLIP
FÜHREN
3 OPTIMIZER FESTKLICKEN UND KABEL DURCH DEN
KABELCLIP FÜHREN (OPTIONAL)
-
