Inhaltszusammenfassung für Horizon Hobby Evolution 10GX2

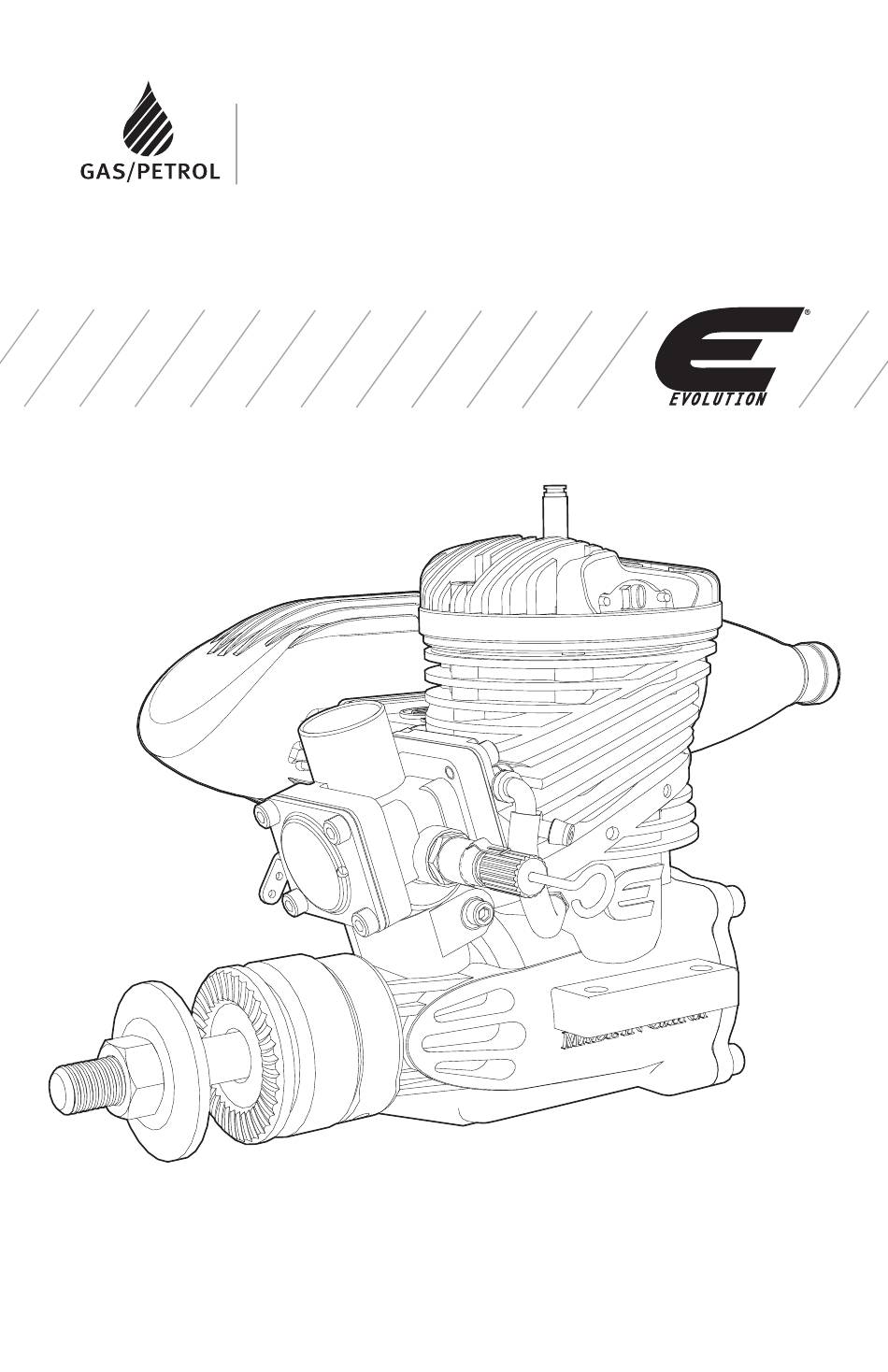

- Seite 1 10GX2 Evolution Gas Engines ®...
- Seite 2 Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Be- dienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung.
- Seite 3 • Bewahren Sie ihren Kraftstoff immer an einem sicheren Ort weit weg von möglicher Funkenbildung, Hitze oder zündfähigen Stoffen auf. • Stellen Sie immer sicher, dass das Luftfahrzeug korrekt gesichert ist und sich bei Motorstart nicht bewegen/anrollen kann. • Führen Sie nach den Einstellungen vor dem Erstflug den Bindevorgang erneut aus. • Stellen Sie immer sicher dass die Failsafeeinstellung des Gaskanal auf Motor aus/ Leerlaufsteht.
- Seite 4 Mitgelieferter Inhalt Motor EVOA113 Evolution RPM Drehzahl-Telemetrieadapter EVOA121 Evolution Tankpendel Kunststoff EVOG10300 Evolution 10GX: Zündeinheit EVOG10350 Evolution Zündkerze 1/4- 32 EVOG10601B Schalldämpfer EVO100E46A Schalldämpferschrauben & Dichtung Optionale Artikel APC10060 (APC12060) 10 x 6 Propeller (Einlaufvorgang) (12 x 6 Propeller (Normaler Betrieb)) EVOA100 Evolution Killschalter Zündung optisch EVOA102 (EVOA103)
- Seite 5 Einbau des Schalldämpfers 1. Setzen Sie auf jede Schalldämpferschraube eine Sicherungsscheibe. Schieben Sie die Das Schalldämpfer-Montagevorbereitung Schalldämpferschrauben durch den umfasst Montageschrauben (2), Zylinderkopf. Sicherungsscheiben (2), Schalldämpferdichtungen 2. Positionieren Sie die Schalldämpferdichtung (2) und Inbusschüssel (2). über die Motormontageschrauben. 3. Richten Sie die Schalldämpferdichtung zur Auspufföffnung und den Schalldämpfermontageschrauben aus.
- Seite 6 Einstellung des Vergaserschiebers 1. Senken Sie den Gashebel und zentrieren Sie 4. Bewegen Sie den Gashebel und die die Gastrimmung. Gastrimmung nach unten, um festzustellen, ob der Vergaserschieber sich schließt. 2. Stellen Sie die Länge des Gasgestänges so ein, dass der Vergaserschieber 1 mm 5.
- Seite 7 Anschließen der elektronischen Zündung Die elektronische Zündung von Evolution wurde speziell für die Small Block-Motorreihe konstruiert und gebaut. Sie ist kleiner und leichter und passt daher in kleinere Einbauräume der Flugzeuge, welche die Motoren antreiben sollen. Die erforderliche Batteriespannung liegt zwischen 4,8 V (Ni-MH-Pack mit 4 Zellen) und 8,4 V (2S Li-Po-Batterie);...
- Seite 8 Kraftstoff Der Motor benötigt ein 1:20 Öl zu Benzin Verwenden Sie kein mageres Gemisch als 1:20, Gemisch für den Einlaufvorgang und normalen da sonst die Motorgarantie erlischt. Betrieb. Um den Kraftstoff richtig zu mischen geben Das Nadelllager am Ende des Pleuels benötigt Sie auf einen Liter 87 -93 Oktan Kraftstoff 50ml dieses Gemisch für eine einwandfreie qualitativ hochwertiges 2-Takt Öl.
- Seite 9 Einlaufen des Motors Ihr neuer Motor muß sorgfältig einlaufen. Die ABC Laufgarnitur erfordert dieses im Betrieb, so dass der Einlaufvorgang nicht auf der Werkbank stattfinden und einen Prozess von wiederholten erwärmen und abkühlen erfordert bis der Kolben in der Laufgarnitur dichtet. Dieser Vorgang muß...
- Seite 10 Telemetrie Eine Telemetriefunktion ist zur Feineinstellung System ermöglicht die Übertragung der des Motors sehr hilfreich. Das Zündmodul Drehzahl und Temperatur in Echtzeit. kommuniziert mit dem Spektrum Telemetrie Der Temperaturbereich kann im Durchschnitt System direkt, so dass der Einbau eines 110 ° bis 149°Celsius betragen. zusätzlichen Zündsensors nicht notwendig ist.
- Seite 11 Einstellung der Nadel für hohe Drehzahl Aufgrund der geringen für diesen Motor benötigten Kraftstoffmengen müssen die Nadeleinstellungen in kleinen Schritten gemacht werden. Es dauert 5 Sekunden oder länger, bevor Sie nach einer Einstellungsänderung eine Änderung des Laufverhaltens Ihres Motors feststellen. Seien Sie geduldig. Verwenden Sie einen Drehzahlmesser; dies ist ein sehr wichtiger Teil der richtigen Einstellung Ihres Nadelventils für hohe Drehzahlen.
- Seite 12 Einstellung der Nadel für niedrige Drehzahl Wenn Sie die Leerlaufnadel richtig eingestellt haben, sollte die richtige Einstellung für niedrige Drehzahl nur 1/16 Umdrehung entfernt liegen. Bedenken Sie, dass wir hier über kleinste durch den Vergaser fließende Kraftstoffmengen sprechen; alle Einstellungen an der Leerlaufnadel müssen jetzt sehr, sehr fein sein.
- Seite 13 Werkseinstellungen zurück. Die herauszufinden. Vollgasnadel 2.25 Umdrehungen raus Mechanische Reparaturen müssen IMMER und die Leerlaufnadel 4.25 raus wenn der von einem autorisierten Horizon Hobby- Vergaserschieber 1.5mm geöffnet ist. Servicecenter durchgeführt werden. Mechanische Fehler Wartung Wenn der Motor nicht leicht durchgedreht Entleeren Sie nach jedem Flugtag den Tank.
- Seite 14 Garantie und Service Informationen schadensbeschränkung - Horizon ist nicht für direkte oder indirekte Folgeschäden, Garantiezeitraum - Exklusive Garantie Horizon Einkommensausfälle oder kommerzielle Hobby, LLC (Horizon) garantiert, dass das Verluste, die in irgendeinem Zusammenhang gekaufte Produkt frei von Material- und mit dem Produkt stehen verantwortlich, Montagefehlern ist.
- Seite 15 Garantiefall bestätigen wird das Produkt vergebenen RMA Nummer bearbeitet. Diese repariert oder ersetzt. Diese Entscheidung Nummer erhalten Sie oder ihr Fachhändler obliegt einzig Horizon Hobby. vom technischen Service. Mehr Informationen Kostenpflichtige Reparaturen - Liegt eine dazu erhalten Sie im Serviceportal unter www.
- Seite 16 EU KONFORMITäTSERKLäRUNG: 10GX2 Gas Engine (EVOE10GX2) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE e LVD Direktive ist. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http:// www.horizonhobby.com/content/support-render-compliance. Entsorgung in der Europäischen Union Dieses Produkt darf nicht über den Hausmüll entsorgt werden.
- Seite 17 Elenco ricambi Part Description Beschreibung Description Descrizione Kurbelgehäuse EVOG10100 Crankcase Screw Set Vis de carter Set viti carter Schraubenset EVOG10350 Spark Plug (1/4-32) Zündkerze 1/4- 32 Bougie 1/4-32 Candela (1/4-32) EVOG10103 Cylinder Head 10GX: Zylinderkopf Culasse Testa cilindro Set de joints du EVOG10104 Engine Gasket Set Motordichtungsset...
- Seite 18 EXPLODED VIEw/EXPLOSION SzEICHNUNG/VUE ÉCLATÉE/VISTA ESPLOSA 19,20 1,17 1,17 1,16 1,21...
- Seite 19 © 2015 Horizon Hobby, LLC. Evolution, the Evolution logo, DSMX, Hangar 9 and the Horizon Hobby logo are registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
