Sony SLV-656 Serviceanleitung

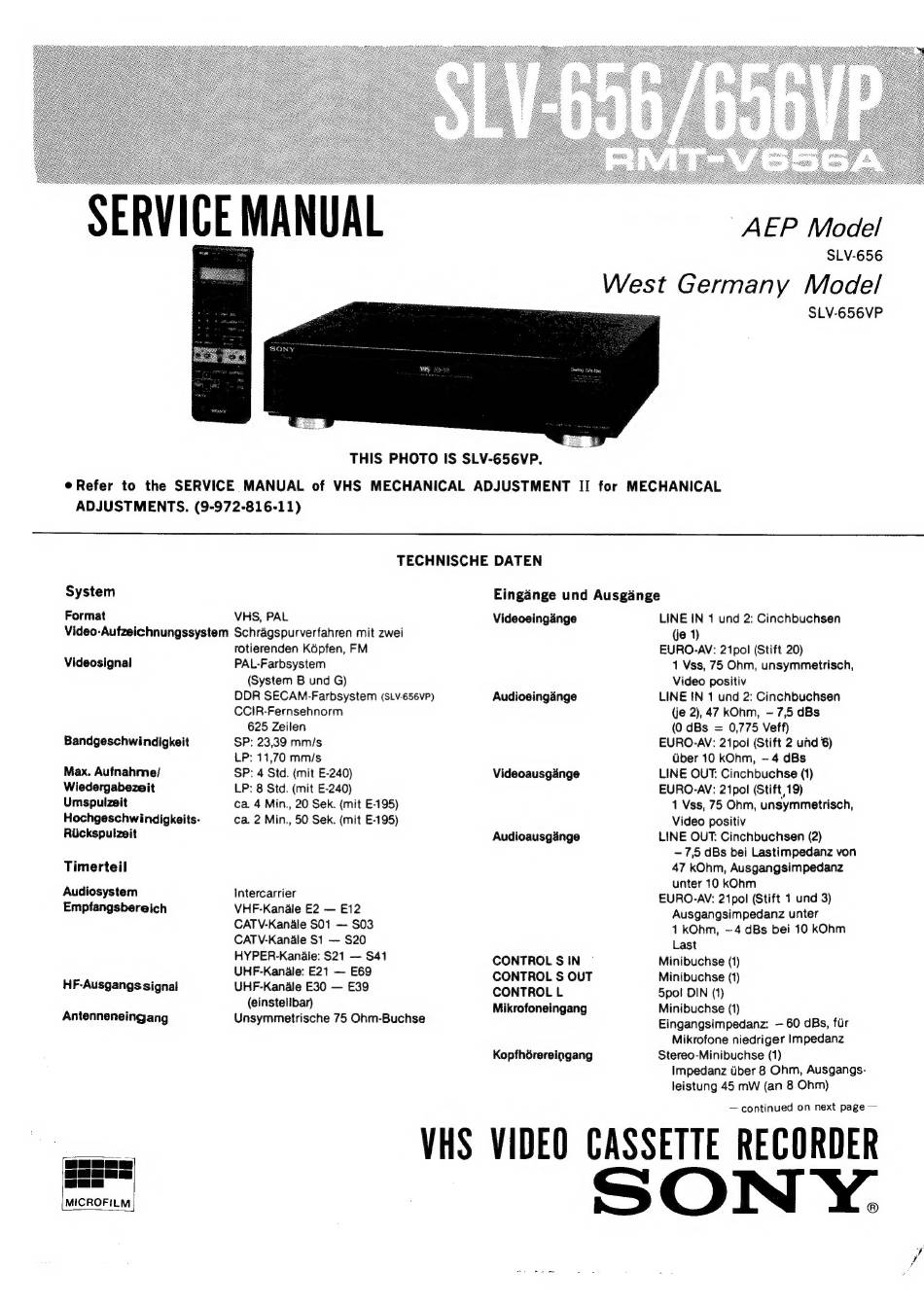

SERVICE MANUAL
System
Format
Video-Aufzeichnungssystem Schragspurverfahren mit zwei
Videosignal
Bandgeschwindigkeit
Max. Aufnahme/
Wiedergabezeit
Umspuizeit
Hochgeschwindigkeits-
Riickspulzeit
Timerteil
Audiosystem
Empfangsbereich
HF-Ausgangs signal
Antenneneingang
Pte
ae
MICROFILM
AEP Model
SLV-656
West Germany Model
THIS PHOTO IS SLV-656VP.
Refer to the SERVICE MANUAL of VHS MECHANICAL ADJUSTMENT II for MECHANICAL
ADJUSTMENTS. (9-972-816-11)
VHS, PAL
rotierenden Képfen, FM
PAL-Farbsystem
(System B und G)
DDR SECAM-Farbsystem (SLv-656vP)
CCIR-Fernsehnorm
625 Zeilen
SP: 23,39 mm/s
LP: 11,70 mm/s
SP: 4 Std. (mit E-240)
LP: 8 Std. (mit E-240)
ca. 4 Min., 20 Sek. (mit E-195)
ca. 2 Min., 50 Sek. (mit E-195)
Intercarrier
VHF-Kanale E2 — E12
CATV-Kanale S01 — S03
CATV-Kanale $1 — S20
HYPER-Kanale: S21 — S41
UHF-Kanale: E21 — E69
UHF-Kanale E30 — £39
(einstellbar)
TECHNISCHE DATEN
Eingange und Ausgange
Videoeingange
Audioeingange
Videoausgange
Audioausgange
CONTROL S IN
CONTROL S OUT
CONTROL L
Mikrofoneingang
Unsymmetrische 75 Ohm-Buchse
Kopfhdrereingang
SLV-656VP
LINE IN 1 und 2: Cinchbuchsen
(je 1)
EURO-AV: 21pol (Stift 20)
1 Vss, 75 Ohm, unsymmetrisch,
Video positiv
LINE §N 1 und 2: Cinchbuchsen
(je 2), 47 kKOhm, — 7,5 dBs
(0 dBs = 0,775 Veff)
EURO-AV: 21pol (Stift 2 und 6)
uber 10 kKOhm, —4 dBs
LINE OUT: Cinchbuchse (1)
EURO-AV: 21pol (Stift 19)
1 Vss, 75 Ohm, unsymmetrisch,
Video positiv
LINE OUT: Cinchbuchsen (2)
-7,5 dBs bei Lastimpedanz von
47 kOhm, Ausgangsimpedanz
unter 10 kKOhm
EURO-AV: 21pol (Stift 1 und 3)
Ausgangsimpedanz unter
1 kOhm, —4 dBs bei 10 kOhm
Last
Minibuchse (1)
Minibuchse (1)
5pol DIN (1)
Minibuchse (1)
Eingangsimpedanz: — 60 dBs, fur
Mikrofone niedriger Impedanz
Stereo-Minibuchse (1)
Impedanz Uber 8 Ohm, Ausgangs-
leistung 45 mW (an 8 Ohm)
— continued on next page —
VHS VIDEO CASSETTE RECORDER
SON Y.
