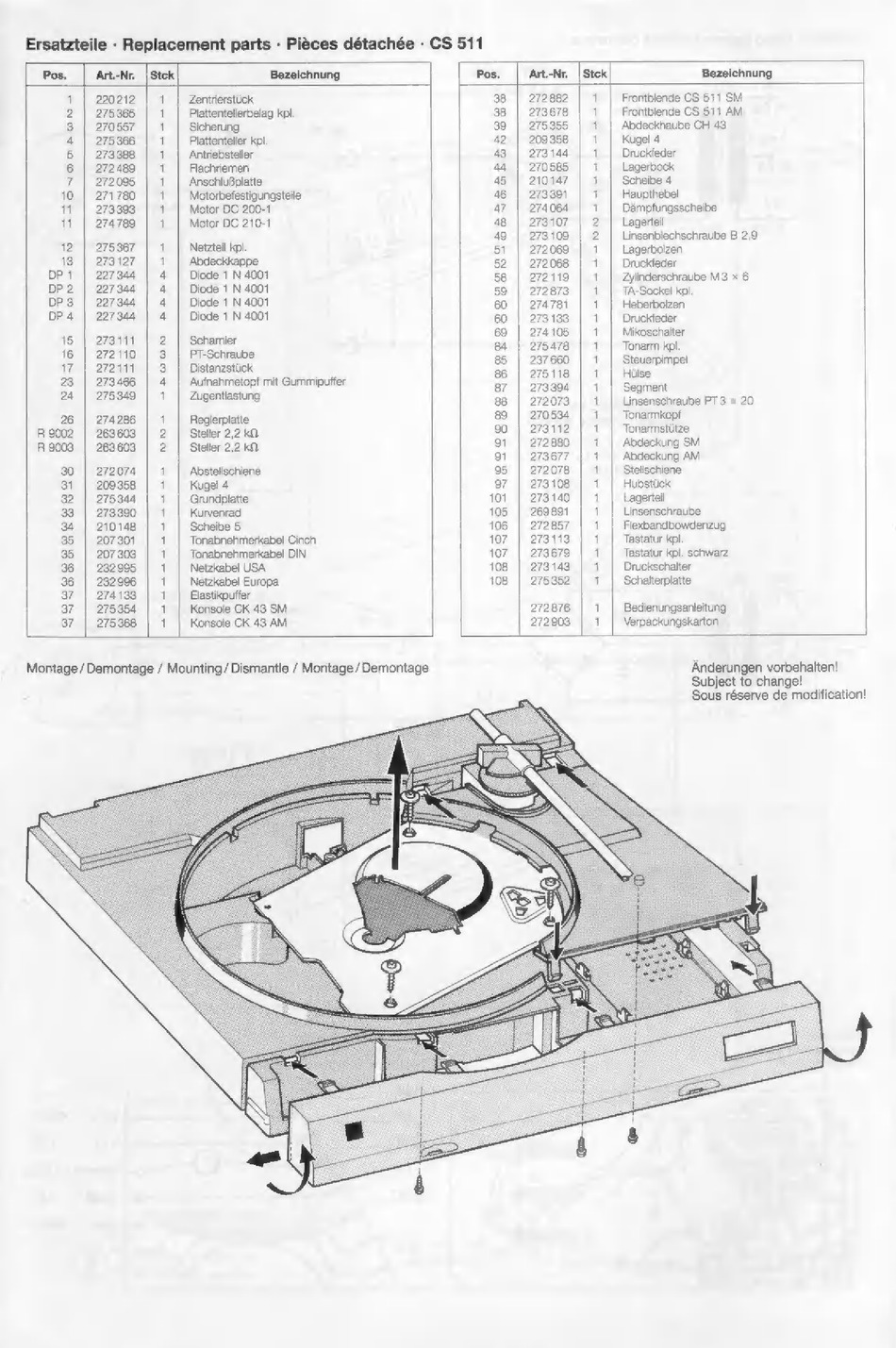

Dual CS 511 Serviceanleitung Seite 6

Ersatzteile - Replacement parts - Pièces détachée : CS 511
Pos. | Art.-Nr. |Stck Bezeichnung Pos. | Art.-Nr. |Stck Bezeichnung
1 | 220212 | 1 | Zentrierstück 38 | 272882 | 1 | Frontblende CS 511 SM
2 | 275865 | 1 | Plattentellerbelag kpl. 38 | 273678 | 1 | Frontblende CS 511 AM
8 | 270557 | 1 | Sicherung 39 | 275355 | 1 | Abdeckhaube CH 43
4 | 275866 | 1 | Plattenteller kpi. 42 | 200858 | 1 | Kugel
5 | 273388 | 1 | Antriebsteller 43 | 273144 | 1 | Druckfeder
6 | 272489 | 1 | Fiechriemen 44 | 270585 | 1 | Lagerbock
T 272095 1 AnschluBplatte 45 210147 1 Scheibe 4
10 | 271780 | 1 | Motorbefestigungsteile 46 | 273391 | 1 | Haupthebel
11 | 273398 | 1 | Motor DC 200-1 47 | 274064 | 1 | Dämpfungsscheibe
11 | 274789 | 1 | Motor DC 210-1 48 | 273107 | 2 | Lagereil
49 | 273109 | 2 | Linsenblechschraube B 2,9
12 | 275367 | 1 | Netzteil kpl. 51 | 2720698 | 1 | Lagerboizen
13 | 273127 | 1 | Abdeckkappe 52 | 272068 | 1 | Druckfeder
DP1 | 227344 | 4 | Diode 1 N 4001 58 | 272119 | 1 | Zyinderschraube M3 x 6
DP2 | 227844 | 4 | Diode 1 N 4001 59 | 272873 | 1 | TA-Sockel kpl.
DP3 | 227344 | 4 | Diode 1 N 4001 60 | 274781 | 1 | Heberboizen
DP4 | 227344 | 4 | Diode 1 N 4001 60 | 273133 | 1 | Druckfeder
lee etes 69 | 274105 | 1 | Mikoschatter
16 | 272110 | 3 | PT-Schraube EE A Me Ei!
17 | 272111 | 3 | Distanzstück 8. 2287000 EE
86 | 275118 | 1 | Hülse
23 | 273466 | 4 | Aufnahmetopf mit Gummipuffer
24 | 275849 | 1 | Zugentlastung 6741128080 LA Lee
88 | 272073 | 1 | Linsenschraube PT3 x 20
26 | 274286 | 1 | Reglerplatte 89 | 270534 | 1 | Tonarmkopf
R9002 | 263603 | 2 | Stee 2,2 kQ 90 | 273112 | 1 | Tonammstütze
R9003 | 263603 | 2 | Steler22kn 91 | 272880 | 1 | Abdeckung SM
91 | 273677 | 1 | Abdeckung AM
30 | 272074 | 1 | Abstelschiene 95 | 272078 | 1 | Stellschiene
31 | 209358 | 1 | Kugel4 97 | 273108 | 1 | Hubstück
32 | 275344 | 1 | Grundplatte 101 | 273140 | 1 | Lagerteil
33 | 273390 | 1 | Kurenrad 105 | 269891 | 1 | Linsenschraube
34 | 210148 | 1 | Scheibe 5 106 | 272857 | 1 | Fiexbandbowdenzug
35 | 207301 | 1 | Tonabnehmerkabel Cinch 107 | 278118 | 1 | Tastatur kpl
35 | 207303 | 1 | Tonabnehmerkabel DIN 107 | 278679 | 1 | Tastatur kpl. schwarz
36 | 232995 | 1 | Netzkabel USA 108 | 273143 | 1 | Druckschalter
36 | 232996 | 1 | Netzkabel Europa 108 | 275352 | 1 | Schatterpiatte
37 274133 1 Elastikpuffer
37 | 275354 | 1 | Konsole CK 43 SM 272876 | 1 | Bedienungsanieitung
87 | 275368 | 1 | Konsole CK 43 AM 272903 | 1 | Verpackungskarton
Montage/ Demontage / Mounting / Dismantle / Montage / Demontage
