PUMP %.
Flow rate
●
DISP
Volume
○
DISP
Time
○
PAUSE
Time
1
settings
2
3
escape
IPC/IPC-N, 14-013, REV. D

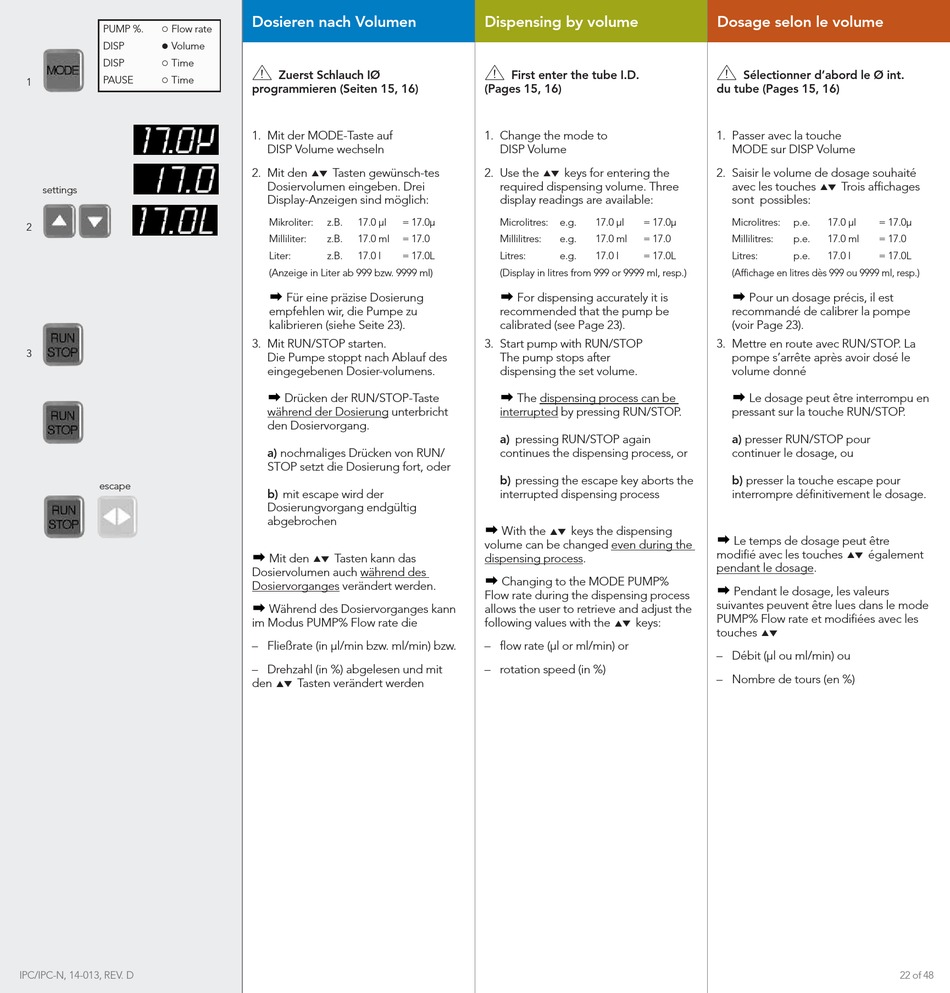

Dosieren nach Volumen
!
Zuerst Schlauch IØ
programmieren (Seiten 15, 16)
1. Mit der MODE-Taste auf
DISP Volume wechseln
5 6
2. Mit den
Tasten gewünsch-tes
Dosiervolumen eingeben. Drei
Display-Anzeigen sind möglich:
Mikroliter:
z.B.
17.0 µl
= 17.0µ
Milliliter:
z.B.
17.0 ml
= 17.0
Liter:
z.B.
17.0 l
= 17.0L
(Anzeige in Liter ab 999 bzw. 9999 ml)
Für eine präzise Dosierung
empfehlen wir, die Pumpe zu
kalibrieren (siehe Seite 23).
3. Mit RUN/STOP starten.
Die Pumpe stoppt nach Ablauf des
eingegebenen Dosier-volumens.
Drücken der RUN/STOP-Taste
während der Dosierung unterbricht
den Dosiervorgang.
a) nochmaliges Drücken von RUN/
STOP setzt die Dosierung fort, oder
b) mit escape wird der
Dosierungvorgang endgültig
abgebrochen
5 6
Mit den
Tasten kann das
Dosiervolumen auch während des
Dosiervorganges verändert werden.
Während des Dosiervorganges kann
im Modus PUMP% Flow rate die
– Fließrate (in µl/min bzw. ml/min) bzw.
– Drehzahl (in %) abgelesen und mit
5 6
den
Tasten verändert werden
Dispensing by volume
!
First enter the tube I.D.
(Pages 15, 16)
1. Change the mode to
DISP Volume
5 6
2. Use the
keys for entering the
required dispensing volume. Three
display readings are available:
Microlitres:
e.g.
17.0 µl
= 17.0µ
Millilitres:
e.g.
17.0 ml
= 17.0
Litres:
e.g.
17.0 l
= 17.0L
(Display in litres from 999 or 9999 ml, resp.)
For dispensing accurately it is
recommended that the pump be
calibrated (see Page 23).
3. Start pump with RUN/STOP
The pump stops after
dispensing the set volume.
The dispensing process can be
interrupted by pressing RUN/STOP.
a) pressing RUN/STOP again
continues the dispensing process, or
b) pressing the escape key aborts the
interrupted dispensing process
5 6
With the
keys the dispensing
volume can be changed even during the
dispensing process.
Changing to the MODE PUMP%
Flow rate during the dispensing process
allows the user to retrieve and adjust the
5 6
following values with the
keys:
– flow rate (µl or ml/min) or
– rotation speed (in %)
Dosage selon le volume
!
Sélectionner d'abord le Ø int.
du tube (Pages 15, 16)
1. Passer avec la touche
MODE sur DISP Volume
2. Saisir le volume de dosage souhaité
5 6
avec les touches
Trois affichages
sont possibles:
Microlitres:
p.e.
17.0 µl
= 17.0µ
Millilitres:
p.e.
17.0 ml
= 17.0
Litres:
p.e.
17.0 l
= 17.0L
(Affichage en litres dès 999 ou 9999 ml, resp.)
Pour un dosage précis, il est
recommandé de calibrer la pompe
(voir Page 23).
3. Mettre en route avec RUN/STOP. La
pompe s'arrête après avoir dosé le
volume donné
Le dosage peut être interrompu en
pressant sur la touche RUN/STOP.
a) presser RUN/STOP pour
continuer le dosage, ou
b) presser la touche escape pour
interrompre définitivement le dosage.
Le temps de dosage peut être
5 6
modifié avec les touches
également
pendant le dosage.
Pendant le dosage, les valeurs
suivantes peuvent être lues dans le mode
PUMP% Flow rate et modifiées avec les
5 6
touches
– Débit (µl ou ml/min) ou
– Nombre de tours (en %)
22 of 48
