STUDER INNOTEC
•
Bei Säurekontakt mit den Augen müssen diese mindestens während 15 Minuten mit kaltem
Wasser gründlich gespült werden. Es empfiehlt sich, danach sofort einen Arzt aufzusuchen.
•
Mit Backpulver kann Batteriesäure neutralisiert werden. Halten Sie darum immer eine Hand-
voll davon bereit.
•
Bei Arbeiten mit metallischen Werkzeugen in der Nähe oder an den Batterien ist besondere
Vorsicht geboten. Mit Werkzeugen wie Schraubenzieher, Schraubenschlüssel usw. können
Kurzschlüsse verursacht werden. Dabei entstehende Funken können eine Explosion verursa-
chen.
•
Bei Arbeiten an Batterien müssen auch alle persönlichen Metallteile wie Ringe, Hals- und
Armbänder, Uhren usw. abgelegt werden. Batterien sind so stark, dass bei Kurzschlüssen mit
solchen Gegenständen diese sofort zum Schmelzen gebracht werden und somit schwere
Brandwunden entstehen können.
•
Halten Sie sich an die Vorschriften des Batteriefabrikanten.
•
Unter bestimmten Bedingungen kann der XP-COMPACT oder ein angeschlossener Genera-
tor automatisch starten. Bei Arbeiten an der elektrischen Installation muss darum sicherge-
stellt sein, dass diese Geräte vorher von der Installation getrennt wurden.
2 Einführung
Der XP-COMPACT ist ein Sinuswechselrichter mit integriertem Batterielader und Solarladereg-
ler(Option) mit vielen Zusatzfunktionen der für den Einsatz als netzunabhängiges Wechselstrom-
versorgungssystem oder als unterbrechungsfreie Stromversorgung entwickelt wurde.

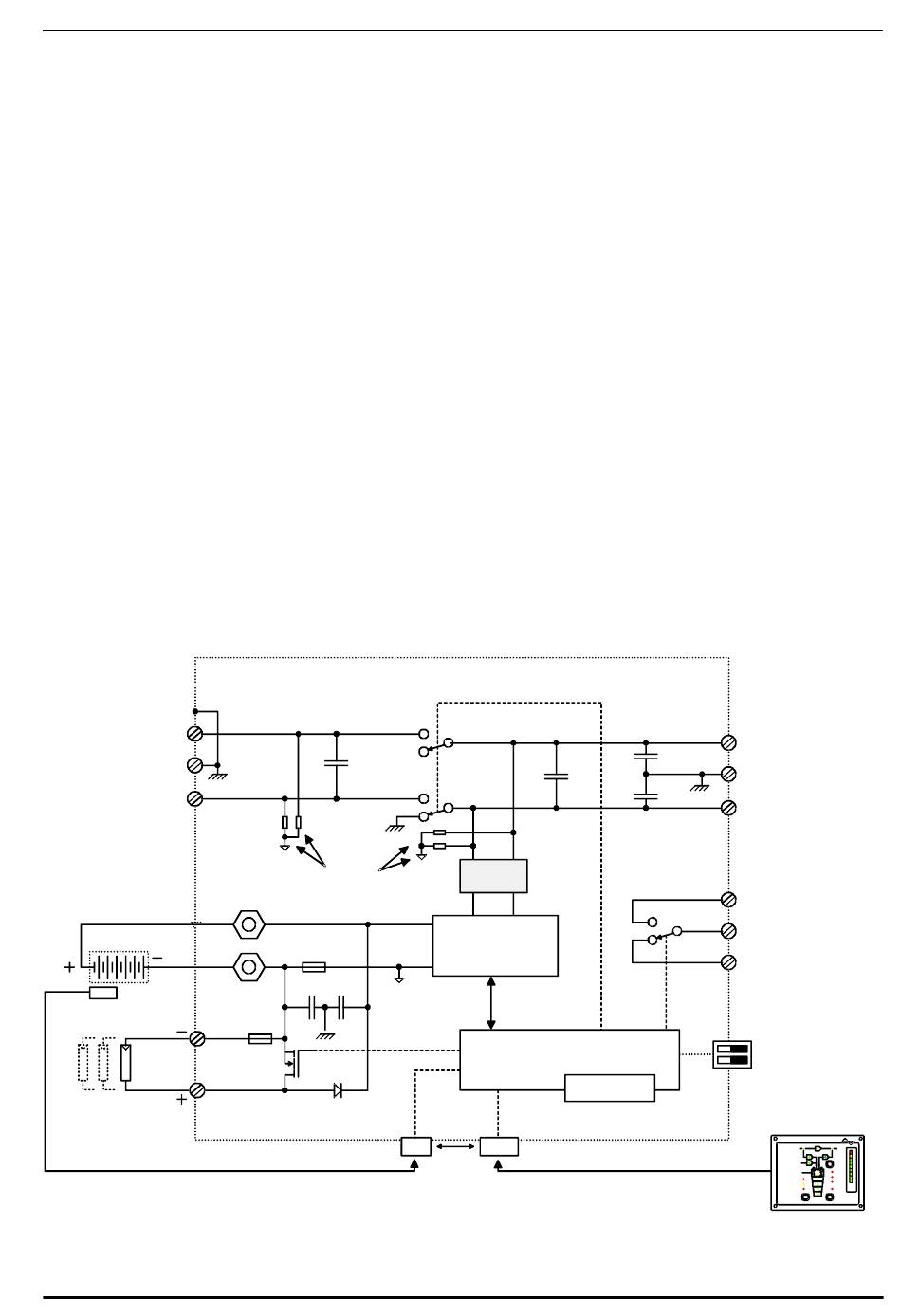

2.1 Prinzip Schema

AC IN
L
Eingang
PE
230Vac
N
Batterie
BATTERY
CT35
Temp. Sensor
SOLAR
Solarmodule
Max. 6m
Betriebsanleitung
100nF
4x2,7MΩ
Wechselrichter
Lader
150A
1uF 1uF
RJ11
6p
Temp.
XP-COMPACT V2.0 D
100nF
Filter
Microprozessor
Steuerung Regelung
Anzeige
8p
Remote control
Max. 40m
XP-COMPACT
AC OUT
L
Ausgang
10nF
PE
230Vac
10nF
N
AUX. CONTACT
Hilfskontakt
Fernsteuerung
Remote control
COMPACT
INVERTER - CHARGER
RCC-01
TRANSFER
AC IN
CHARGER
SOLAR CHARGE
EQUALIZE
Program
Contact active
Contact manual
AUXILIARY CONTACT
(Program)
AC OUT
A %
160
130
INVERTER
70 100
RESET
60 80
ALARM
(Select)
50 60
40 40
Over Temp.
30 20
Overload
20 10
Battery
10 5
Low/High Ch Inv
arg
ert
er
er
OFF
ON/ OFF
(Change status)
5
