3.2 Befestigung

Grundsätzlich kann der XP-COMPACT in jeder beliebigen Lage montiert werden. Vorzugsweise
ist das Gerät aber für Wandmontage mit den Batteriekabeln nach unten zu montieren. Der XP-
COMPACT wird mit vier Schrauben durch die vier von aussen zugänglichen Löcher (Durchm.
6.5mm) an einer Wand befestigt. In Fahrzeugen sollte der XP-COMPACT auf vibrationsdämp-
fenden Elementen befestigt werden. Der XP-COMPACT darf nicht auf eine brennbare Unterlage
montiert werden, da die Gehäuserückseite bis 80 Grad Celsius heiss werden kann.
3.2.1

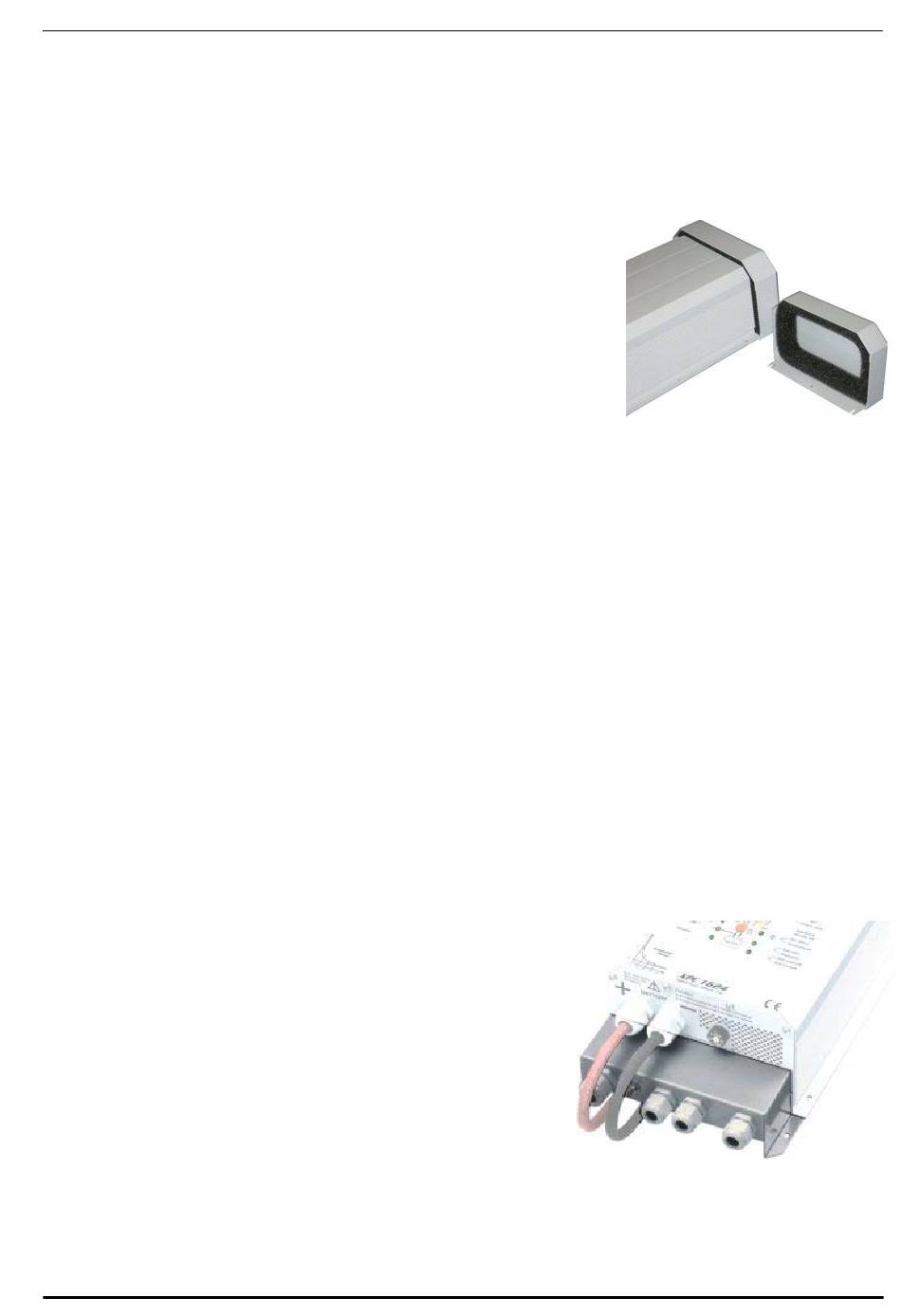

Schutzabdeckung IP23 (Option)

Die Schutzabdeckung IP23 (Best.Nr. CIP-23) wird auf der Ober-
seite des XP-COMPACT montiert. Am einfachsten erfolgt die Mon-
tage nachdem der XP-COMPACT an der Wand befestigt wurde.
Die 4 Befestigungsschrauben des XP-COMPACT leicht lösen. Die
oberen beiden Schrauben soweit lösen, dass die Abdeckung mit
der Seite mit den U-förmigen Ausschnitten zwischen Wand und
XP-COMPACT eingeschoben werden kann bis sie auf den
Schrauben ansteht. Danach die 4 Befestigungsschrauben gut
festziehen.

3.3 Anschluss

3.3.1

Allgemeine Hinweise zum Anschluss

•
Der Kabelanschluss auf den Klemmen AC INPUT / AC OUTPUT / 16A 230VAC erfolgt mit
einem Schraubenzieher Nr.1 und der Anschluss auf den Klemmen SOLAR mit einem
Schraubenzieher Nr.2.
•
Der Leiterquerschnitt der auf den Klemmen AC INPUT / AC OUTPUT / 16A 230VAC anzu-
schliessenden Kabel muss mind. 2.5mm
•
Sämtliche Anschlusskabel, auch die Batteriekabel, müssen mit einer Zugentlastung montiert
werden.
•
Die Batteriekabel dürfen grundsätzlich nicht verlängert werden. Ist eine Verlängerung unum-
gänglich, muss der Leiterquerschnitt entsprechend erhöht werden.
•
Um die Batteriekabel zu schützen, muss direkt auf der Batterie eine dem Leiterquer-
schnitt entsprechende Sicherung montiert werden.
•
Sämtliche Kabel müssen gut festgeschraubt sein. Zur Sicherheit empfehlen wir eine jährliche
Kontrolle. Bei mobilen Anlagen sollten die Anschlüsse öfter kontrolliert werden.
•
Der Anschluss muss von ausgebildeten Fachleuten ausgeführt werden. Das für die Installati-
on verwendete Material wie Kabel, Steck- und Verteildosen, Sicherungen usw. muss den je-
weils gültigen Installationsvorschriften für Niederspannungsanlagen entsprechen.
Der XP-COMPACT wird mit bereits angeschlossenen
Batteriekabeln geliefert.
3.3.2 Kabeleinführung mit Stopfbuchsen (Option CFC-01)
Eine Schutzabdeckung mit Zugentlastung für die Kabel
kann als Option CFC-01 angebracht werden. Diese Abde-
ckung wird mit 2 Schrauben befestigt und erlaubt die korrek-
te Zugentlastung der Anschlusskabel.
Betriebsanleitung
2
betragen.
