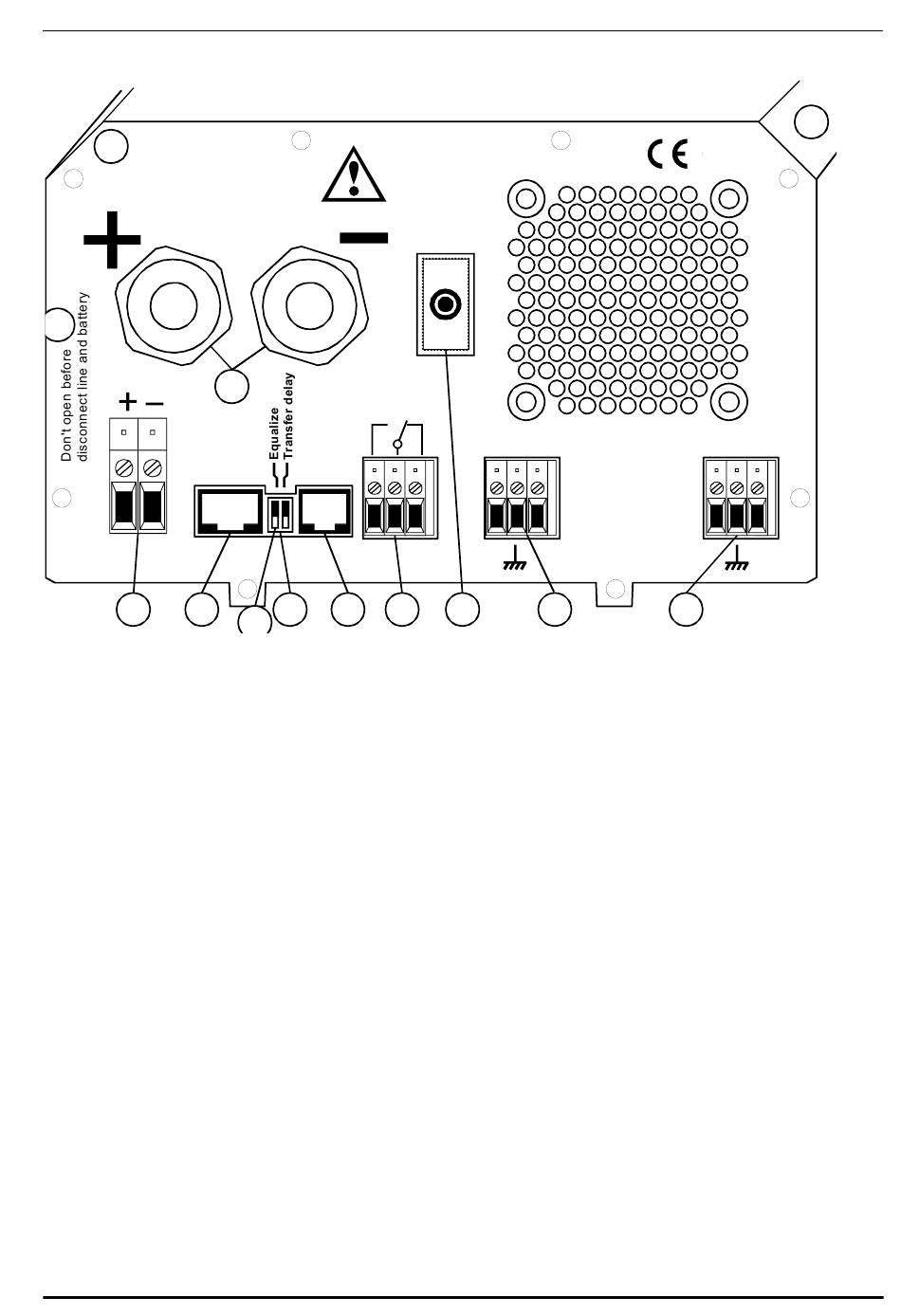

3.4 Anschlussplan / Frontseite
M
Caution: Check battery
polarity (+/-) before connecting!
A wrong connection could
damage the system.
BATTERY
L
SOLAR
Remote
control
B C
A Battery +/-
B SOLAR +/-
C Remote contr.
D Equalize
E Transfer delay
F Temp.
G Aux.. Contact
H AC Input
J Typ....
K AC Output
L Don't ...
M Caution...
N 16A Schutzsch.

3.5 Verdrahtung

Der Anschluss des Kombigerätes XP-COMPACT ist eine wichtige Etappe bei der Installation.
Achten Sie darum gut darauf, dass die Anschlussarbeiten sauber und korrekt ausgeführt werden
und dass auf keinen Fall die Anschlussdrähte auf falsche Klemmen geführt werden.
Der Anschluss des XP-COMPACT muss in folgender Reihenfolge ausgeführt werden. Bei einer
eventuellen Demontage ist die umgekehrte Reihenfolge einzuhalten.
Betriebsanleitung
.
A
16A-250Vac
Temp.
sens.
E F G
D
Batteriekabel (bereits montiert)
Anschlussklemmen für Solarmodule
Steckanschluss für Fernsteuerung RCC-01
Schiebeschalter für Egalisierung der Batterie
Schiebeschalter für Transferverzögerung
Steckanschluss für Temperatursonde CT-35
Anschlussklemmen für den Hilfskontakt
Anschlussklemmen für Wechselspannungseigang. Direkt über
diesen Klemmen liegt der dazugehörige Sicherungsautomat.
Typenschild mit Leistungsdaten und Seriennummer
Anschlussklemmen für Wechselspannungsausgang
Nicht öffnen bevor sämtliche Anschlüsse entfernt wurden
Vorsicht: Vor dem Anschliessen der Batterie unbedingt
Polarität(+/-) kontrollieren! Falschanschluss kann den XP-Compact be-
schädigen
16A Schutzschalter für Transfersystem
XP-COMPACT V2.0 D
