MATRIX Leser 4000
Durch eine positive Buchung wird ein
Türöffner durch ein internes Relais
angesteuert.
Bei einem erhöhten Sicherheitsanspruch
kann über die RS485-Schnittstelle ein
vergossener I/O-Adapter oder ein IO9/8-
Wandgehäuse angeschlossen werden.
Die Ansteuerung des Relais zur Öffnung
der Türe, den Eingang für die
Blockschlossfunktion sowie den
Türtaster und den Sabotage-Ausgang
kann so in einem geschützten Bereich
verlegt werden.
Der Datenabgleich für den Offline-Be-
trieb und die Initialisierung erfolgen über
eine Funkschnittstelle, die über ein
Notebook mit einem USB-RF-Stick
angesprochen wird. Die dort installierte
Kommunikationssoftware XS-Manager
stellt den Datenaustausch zwischen
MATRIX Leser 4000 und der
Zutrittskontrollsoftware auf dem PC
(Host) sicher.
Blockschlossfunktion
Nur wenn kein Signal von der Einbruchmeldeanlage (EMA) am digitalen Eingang 1 anliegt,
wird eine erfolgreiche Buchung ausgeführt.
Türtasterfunktion
Der digitale Eingang 2 kann für den Anschluss eines Türtasters konfiguriert werden. Dann
wird bei einem anliegenden Signal das Öffnerrelais für die Impulsdauer betätigt und ein
entsprechender Historieneintrag erstellt.
Bosch Sicherheitssysteme

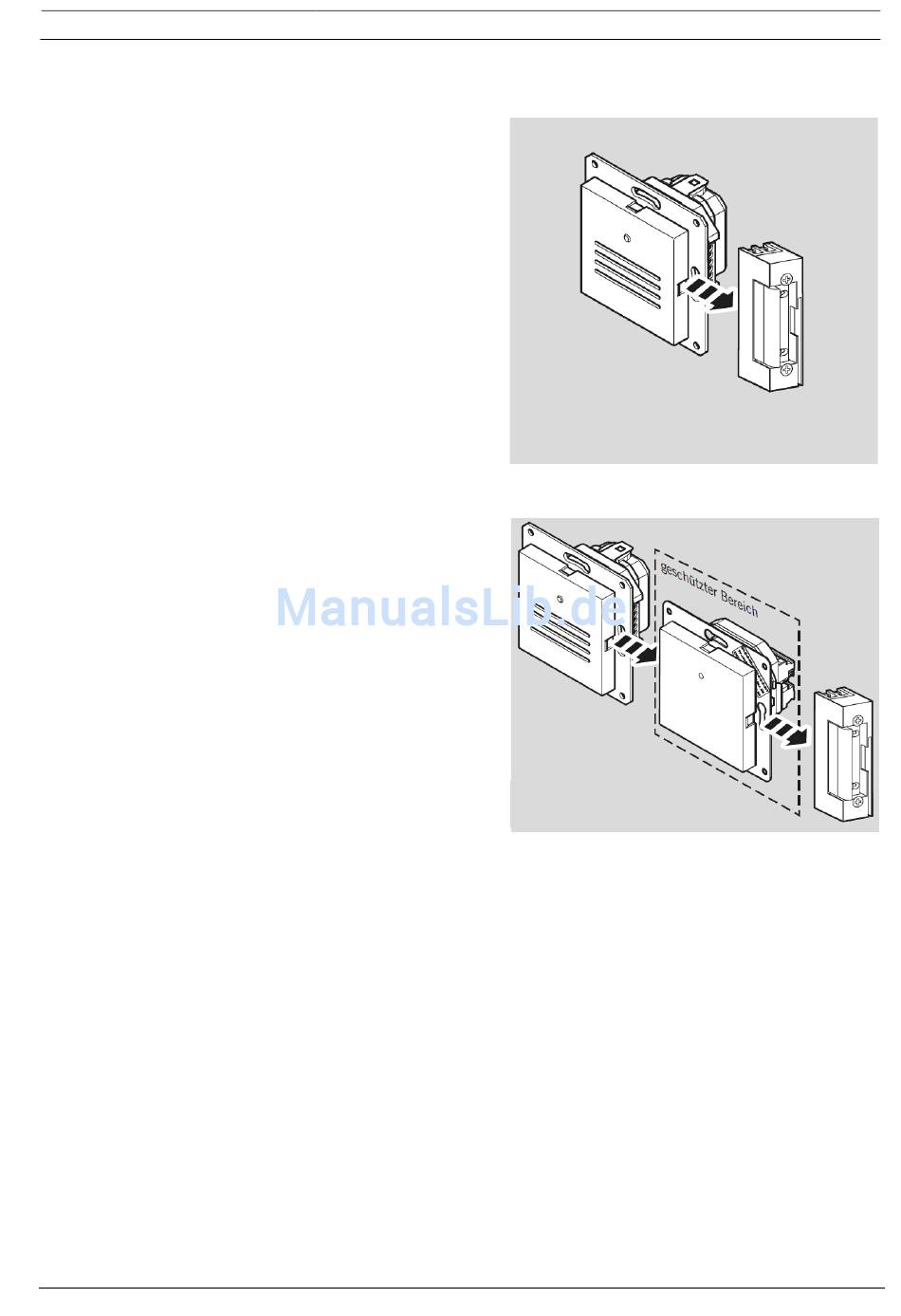

MATRIX Leser 4000
steuert Türöffner über
internes Relais
MATRIX Leser 4000
steuert Türöffner über
I/O-Adapter (vergossen)
Installationshandbuch
de
610-F.01U.574.482 | 3.0 | 2017.08
7
