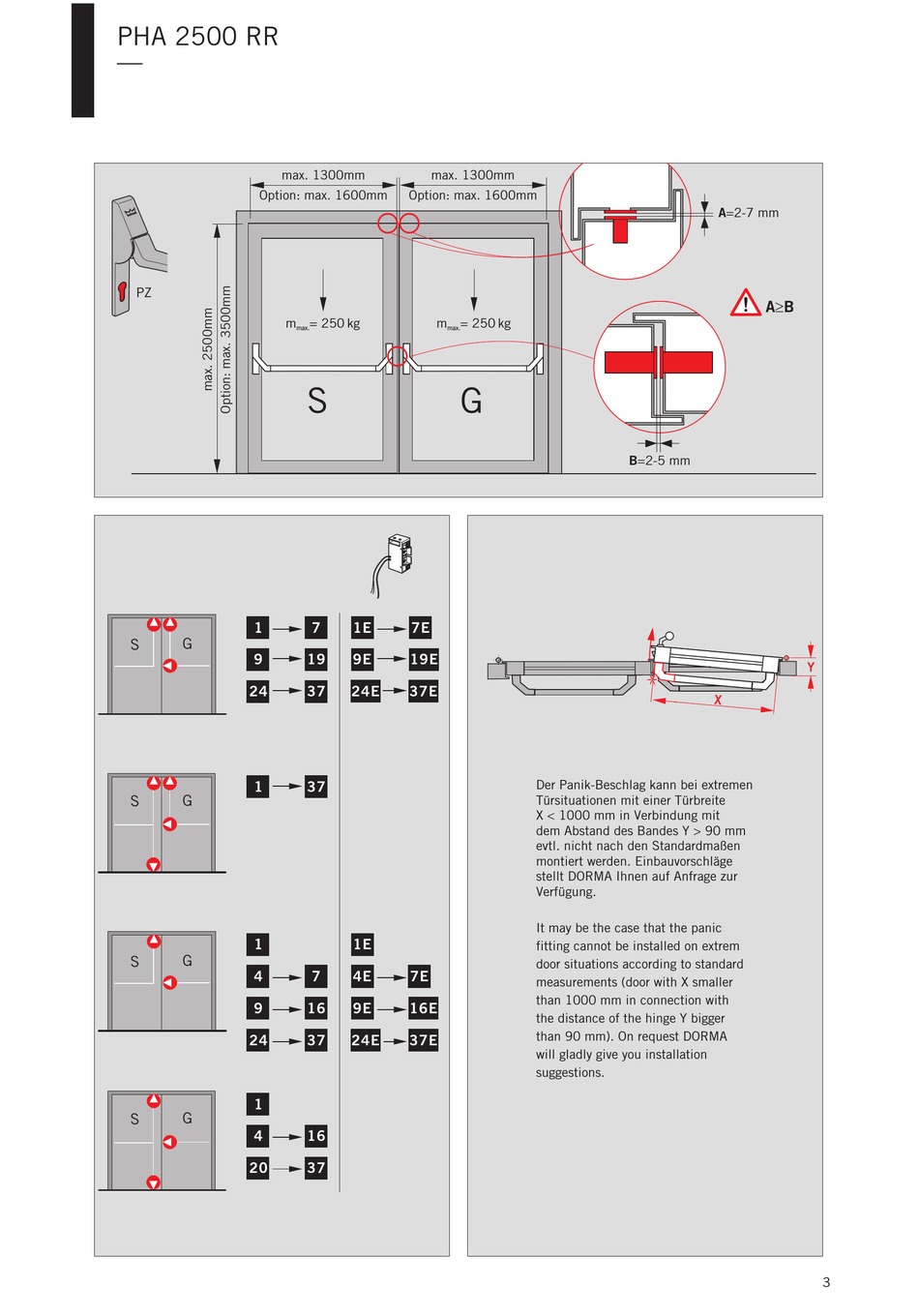

dormakaba PHA 2500 RR Einbauanleitung Seite 3

PHA 2500 RR
—
max. 1300mm
Option: max. 1600mm
PZ
m = 250 kg
1 1
G
S
1 9
1 24
1 1
G
S
1 1
G
S
1 4
1 9
1 24
1 1
G
S
1 4
1 20
max. 1300mm
Option: max. 1600mm
m = 250 kg
max. max.
S G
7 1 1E 7E
19 1 9E 19E
37 24E 37E
37
1 1E
7 1 4E 7E
9E 16E
16
37 24E 37E
16
37
B=2-5 mm
Der Panik-Beschlag kann bei extremen
Türsituationen mit einer Türbreite
X < 1000 mm in Verbindung mit
dem Abstand des Bandes Y > 90 mm
evtl. nicht nach den Standar maßen d
montiert werden. Einbauvorschläge
stellt DORMA Ihnen auf Anfrage zur
Verfügung.
It may be the case that the panic
fitting cannot be installed on extrem
door situations according to standard
measurements (door with X smaller
than 1000 mm in connection with
the distance of the hinge Y bigger
than 90 mm). On request DORMA
will gladly give you installation
suggestions.
A=2-7 mm
³
A B
3
