Miele PWM 916 SD Installationsplan Seite 66

es - PWM 916

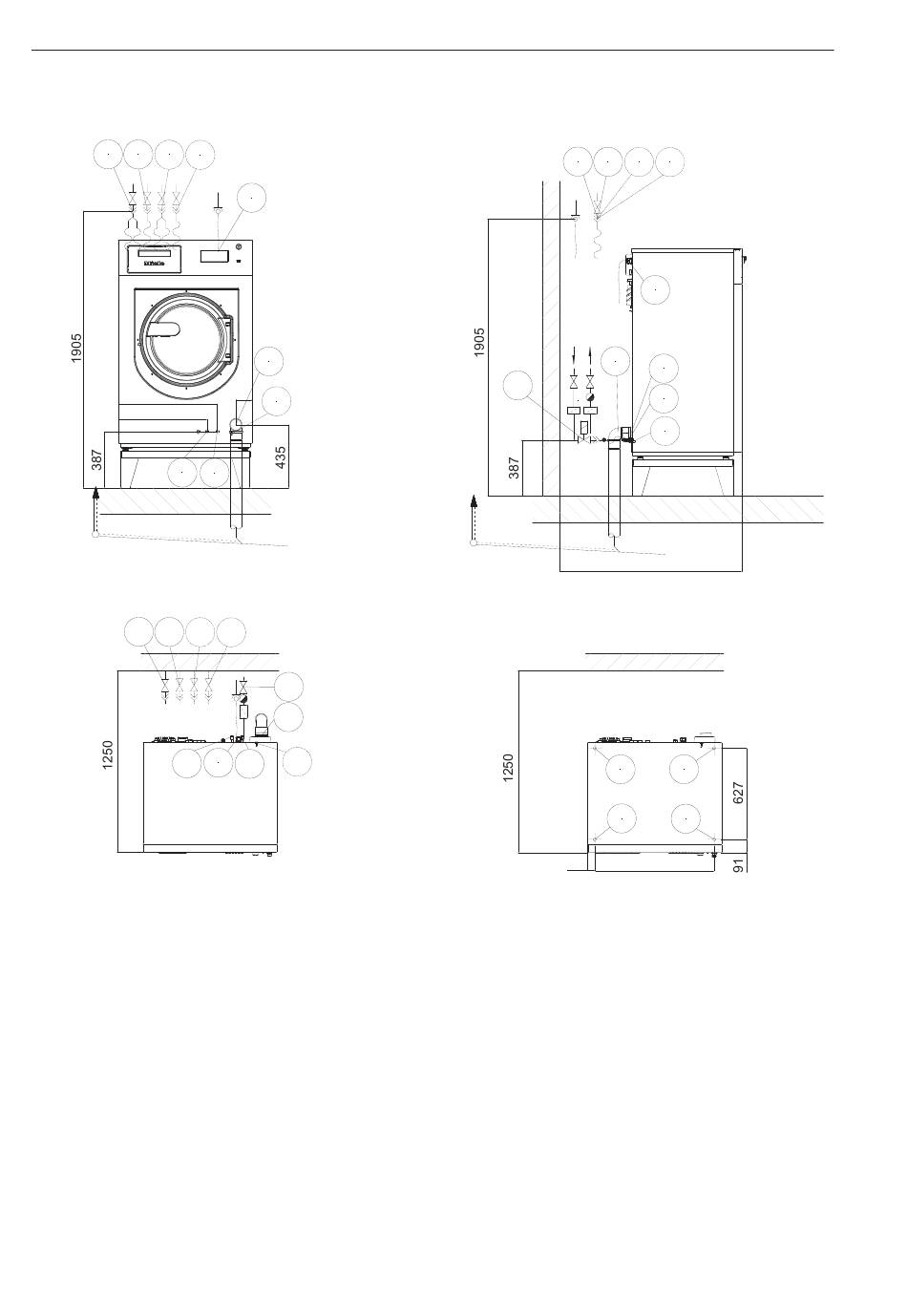

Con montaje bajo encimera (UG/UO)
KW WW KWH KWF
680
610
K
KW WW KWH KWF
K
Medidas en milímetros
KW Toma de agua fría
WW
Toma de agua caliente
KWH
Toma de agua dura (fría)
KWF
Conexión de agua fría para dosifica-
ción de detergente líquido
EL Conexión eléctrica
AV
Válvula de desagüe
66
EL
AV
112
PA
D
DAV
AV
EL D PA
KW WW
AV
DAV
52
PA Conexión para conexión equipotencial
D
Vapor
DAV
Válvula de conexión del vapor
K
Conexión de agua condensada
B
Orificio
KWH KWF
EL
K
D
PA
1250
B B
B
B
821
