Empfohlene Schmierstoffe
Hersteller Typ
HiWin G05
Fuchs RENOLIT LZR2H
Klüber Microlube GL 261
Mobil Mobilus EP2
Empfehlung Fettpresse
HiWin GN-80M mit Schmieradapter
A3: Hohlmundstück mit Schmieradapter
Für Kugelschmiernippen dach DIN 3402, Außendurchmesser 6mm
Hinweis
Maschine ausschalten und von der Hauptstromversorgung trennen. Anschließend das
Bewegungssystem schmieren.

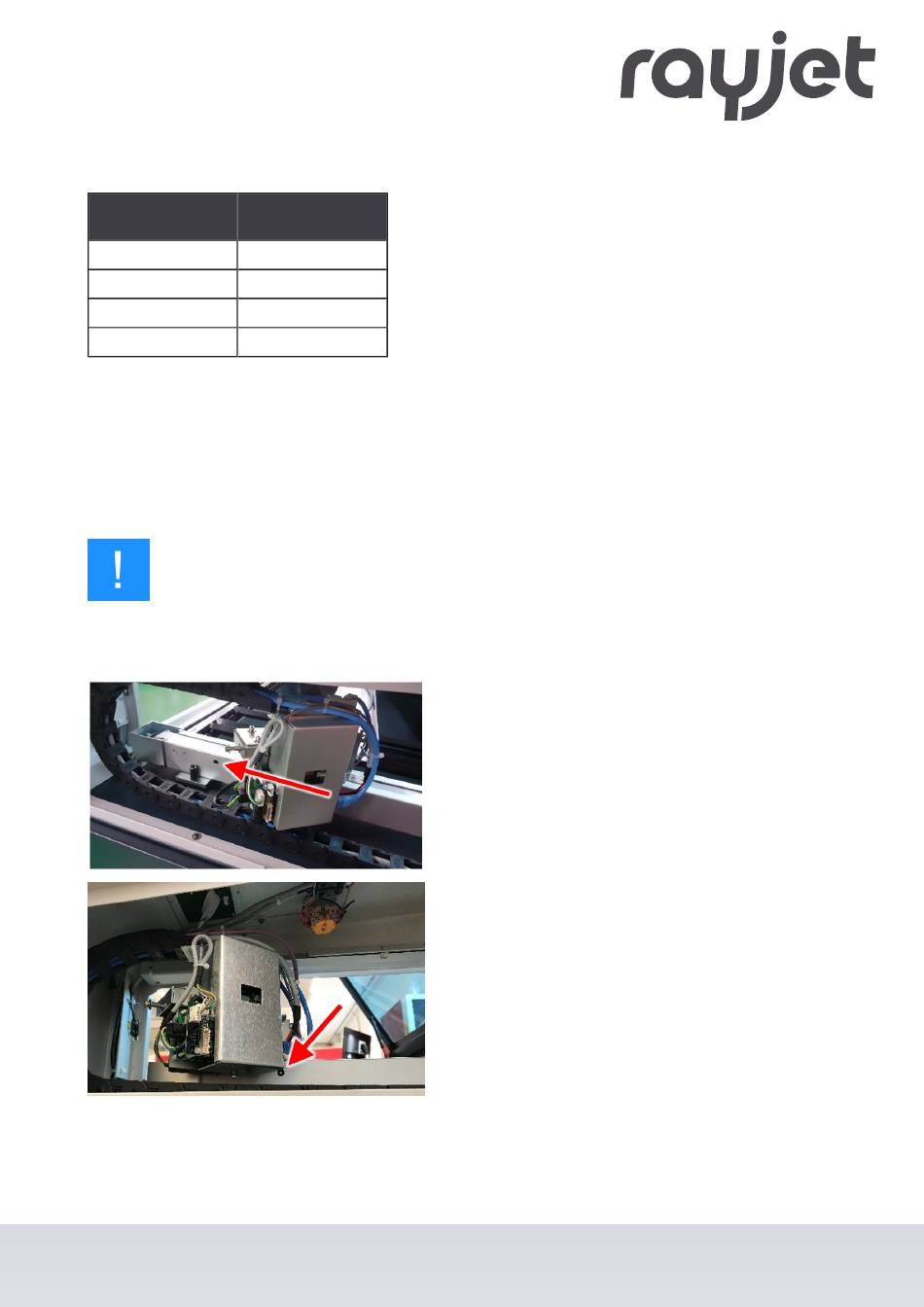

Position 1 von 3: Y-Achse an vorderer Position schmieren
DEUTSCH (Original)
Seitenabdeckung rechts entfernen.
•
X-Achse nach ganz links (Vorderseite der
•
Bearbeitungsfläche) schieben.
Schmiernippel soll zugänglich und konzentrisch
•
mit Loch sein.
Zwei Pumphübe der Fettpresse in den
•
Schmiernippel pressen.
Bei Bedarf: Überschüssiges Fett mit Papiertuch
•
entfernen.
Seitenabdeckung wieder montieren.
•
