7.9 Optionen

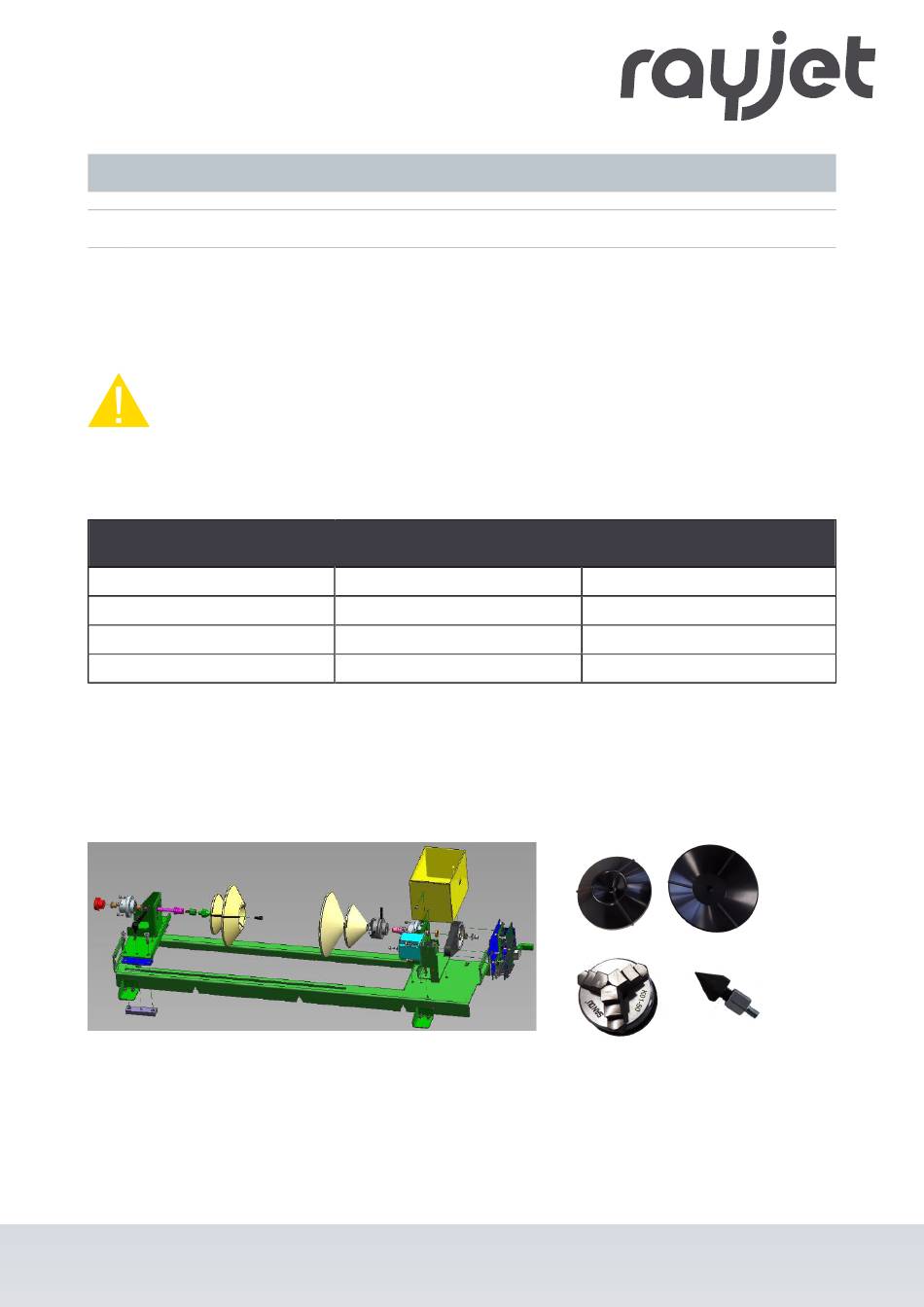

7.9.1 Rundgravurvorrichtung (Option)
Die Rundgravurvorrichtung wird zum Gravieren zylindrischer Werkstücke verwendet. Wird die Funktion
"Rundgravurvorrichtung" in der Steuersoftware ausgewählt und der Durchmesser des Werkstückes
eingegeben, wird die Imagegröße dem Durchmesser des zu gravierenden Werkstückes automatisch
angepasst.
Vorsicht
Sachschaden Elektronik.
Das Einlegen oder Entfernen der Rundgravurvorrichtung während die Lasermaschine in Betrieb
ist, kann zu irreparablen Schäden an der Elektronik führen.
Vor dem Einlegen oder Entfernen der Rundgravurvorrichtung die Maschine ausschalten.
Spannfutter Typ
D150
D100
Dreibackenspannfutter
Tabelle 1: Spannfutter und Werkstückgrößenbereich
Vorrichtung mit Konus:
Max. Werkstückdurchmesser: 150 mm
Max. Werkstücklänge: 520 mm.
Max. Gewicht des Werkstücks: 1.600 g
DEUTSCH (Original)
Spannfutter und Werkstückgrößenbereich
Durchmesser
80mm~150 mm
30mm~100 mm
5mm~33mm
05/2023
Länge
50mm~520mm
50mm~520mm
30mm~515mm
Im Lieferumfang enthalten:
Konus 150 mm
Konus 100 mm
Dreibackenspannfutter und
Gegenlager 1-50 mm
