Inhaltszusammenfassung für Asus PB63 Serie

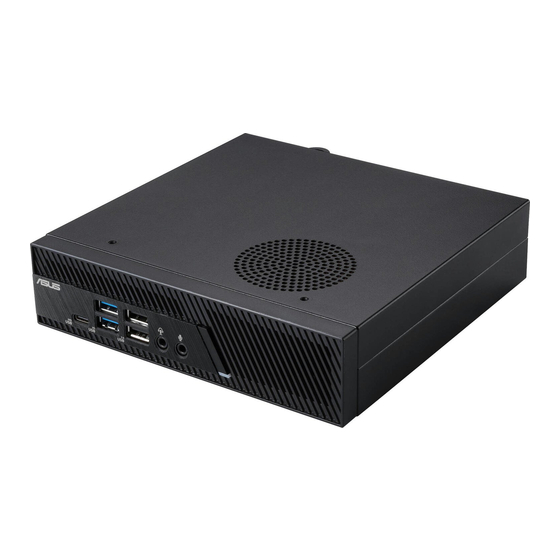

- Seite 1 Mini PC PB63 Serie Benutzerhandbuch...
- Seite 2 Schäden, die aufgrund von Unterlassung oder fehlerhafter Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen. Diese Einschränkung betrifft auch Lieferanten und Weiterverkäufer von ASUS. Sie stellt das Höchstmaß dar, mit dem ASUS, seine Lieferanten und Ihr Weiterverkäufer insgesamt verantwortlich sind.
- Seite 3 Inhaltsverzeichnis Über dieses Handbuch ......................5 Anmerkungen zu diesem Handbuch ..................6 Typographie ...........................6 Verpackungsinhalt ........................7 Kennenlernen Ihres Mini PCs Produkteigenschaften ....................... 10 Frontseite ............................10 Rückseite ............................12 Ihren Mini PC verwenden Erste Schritte ..........................18 Montage Ihres Mini PCs auf den Ständer ................18 Installieren der Frontabdeckung ...................19 Verbinden Sie das Netzteil mit Ihrem Mini PC ..............20 Anschließen eines Displays an Ihren Mini PC ..............22...
- Seite 4 Inhaltsverzeichnis Anhang Sicherheitsinformationen ......................48 Einrichten Ihres Systems ......................49 Umsicht bei der Benutzung.....................49 Sicherheitshinweise ........................50 Richtlinien und Vorschriften ....................51 Service und Support ........................60...
- Seite 5 Über dieses Handbuch Dieses Handbuch enthält Informationen über die Hardware- und Softwaremerkmale Ihres Mini PCs, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres Mini PCs Dieses Kapitel beschreibt die Hardware-Komponenten Ihres Mini PCs. Kapitel 2: Ihren Mini PC verwenden Dieses Kapitel liefert Informationen zur Nutzung Ihres Mini PCs. Kapitel 3: Ihren Mini PC nachrüsten In diesem Kapitel erhalten Sie Informationen darüber, wie Sie die Speichermodule, WLAN-Module und Festplatte / Solid-State-Laufwerk Ihres...
- Seite 6 Anmerkungen zu diesem Handbuch Zum Hervorheben wichtiger Informationen sind manche Textabschnitte in diesem Handbuch wie folgt gekennzeichnet: WICHTIG! Diese Meldung enthält wichtige Informationen, denen Sie folgen müssen, um die Aufgabe fertigzustellen. HINWEIS: Diese Meldung enthält zusätzliche Informationen und Tipps, die Ihnen bei der Fertigstellung einer Aufgabe helfen können.
- Seite 7 Verpackungsinhalt Ihr Mini PC-Paket enthält die folgenden Artikel: Mini PC Netzteil* Netzkabel* Technische Unterlagen...
- Seite 8 Einzelheiten zu diesem Zubehör schauen Sie in die jeweiligen Benutzerhandbücher. • Wenn das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit versagen, bringen Sie die Garantiekarte zum ASUS Service-Center für einen Ersatz der defekten Komponenten.
- Seite 9 Kennenlernen Ihres Mini PCs...
- Seite 10 Produkteigenschaften Frontseite Lüftungsöffnungen (Lufteinlassöffnung) Die Belüftungsöffnungen sorgen dafür, dass kühlere Luft in Ihr Mini PC-Gehäuse gelangt. WICHTIG! Stellen Sie für eine optimale Wärmeableitung und Belüftung sicher, dass die Lüftungsschlitze nicht blockiert sind. Ein-/Austaste Der Ein-/Ausschalter ermöglicht Ihnen, den Mini PC ein- oder auszuschalten.
- Seite 11 USB 5 Gb/s-Anschluss Der USB (Universal Serial Bus) 5 Gb/s-Anschluss bietet Datenübertragungsraten von bis zu 5 Gbit/s. USB 2.0-Anschluss Der USB (Universal Serial Bus)-Anschluss ist mit USB 2.0- oder USB 1.1-Geräten kompatibel, z. B. Tastaturen, Zeigegeräten, Flash-Laufwerken, externen Festplatten, Lautsprechern, Kameras und Druckern.
- Seite 12 Rückseite WLAN-Antennenbuchse Die Buchse wird verwendet, um die mitgelieferte WLAN- Antenne anzuschließen und so den WLAN-Signalempfang zu verbessern. Lüftungsöffnungen (Luftablassöffnung) Die Lüftungsöffnungen sorgen dafür, dass heiße Luft aus Ihrem Mini PC-Gehäuse ausströmt. WICHTIG! Stellen Sie für eine optimale Wärmeableitung und Belüftung sicher, dass die Lüftungsschlitze nicht blockiert sind.
- Seite 13 Punch-Out-Anschluss Nach dem Entfernen der Metallabdeckung können Sie einen externen Ein-/Ausschalter oder eine CLRTC-Taste installieren. Kensington® Schlossanschluss Mit dem Kensington Schlossanschluss kann Ihr PC mit Kensington-kompatiblen Sicherheitsprodukten gesichert werden. Stromeingang Das mitgelieferte Netzteil wandelt Wechselstrom in Gleichstrom, der für die Stromversorgung des Gerätes benötigt wird, um.
- Seite 14 USB 2.0-Anschluss Der USB (Universal Serial Bus)-Anschluss ist mit USB 2.0- oder USB 1.1-Geräten kompatibel, z. B. Tastaturen, Zeigegeräten, Flash-Laufwerken, externen Festplatten, Lautsprechern, Kameras und Druckern. USB 10 Gb/s-Anschluss Der USB (Universal Serial Bus) 10 Gb/s-Anschluss bietet Datenübertragungsraten von bis zu 10 Gbit/s. Konfigurierbarer Anschluss Dieser Anschluss unterscheidet sich je nach Modell und beinhaltet die folgenden Anschlussoptionen:...
- Seite 15 DisplayPort-Anschluss Dieser Anschluss ermöglicht es Ihnen, ein externes Display an Ihren Mini PC anzuschließen. HINWEIS: Wenn nur dieser Anschluss als Display-Ausgabequelle verwendet wird, unterstützt dieser Anschluss eine Auflösung von bis zu 3840 x 2160 @60Hz. Die Auflösung kann auch durch die Verkabelung und das Ausgabegerät beeinflusst werden.
- Seite 16 Linke Seite Vorhängeschlossring Mithilfe dieses Rings können Sie ein Standard-Vorhängeschloss anbringen, um eine unbefugte Demontage Ihres Mini PCs zu verhindern. HINWEIS: Das Vorhängeschloss ist separat erhältlich. Lüftungsöffnungen (Lufteinlassöffnung) Die Belüftungsöffnungen sorgen dafür, dass kühlere Luft in Ihr Mini PC-Gehäuse gelangt. WICHTIG! Stellen Sie für eine optimale Wärmeableitung und Belüftung sicher, dass die Lüftungsschlitze nicht blockiert sind.
- Seite 17 Ihren Mini PC verwenden...
- Seite 18 Erste Schritte Montage Ihres Mini PCs auf den Ständer So montieren Sie Ihren Mini PC auf den Ständer: Suchen Sie die Befestigungslöcher an der Unterseite Ihres Mini PCs. Richten Sie die Befestigungslöcher des Ständers an den Befestigungslöchern Ihres Mini PCs aus, befestigen Sie den Ständer dann mit den Schrauben.
- Seite 19 Installieren der Frontabdeckung So bringen Sie die Frontabdeckung an Ihrem Mini PC an: Bringen Sie die Frontabdeckung an der Vorderseite Ihres Mini PCs an und achten Sie darauf, dass die Schraubenlöcher korrekt ausgerichtet sind. Befestigen Sie die Frontabdeckung mit den zwei (2) mitgelieferten Schrauben.
- Seite 20 Verbinden Sie das Netzteil mit Ihrem Mini PC So schließen Sie das Netzteil an Ihren Mini PC an: Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie den kleinen Netzteilstecker an den Stromanschluss (DC) Ihres Mini PCs an. Verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 –...
- Seite 21 HINWEIS: Das Netzteil kann je nach Modell und Region variieren. Bitte finden Sie im Folgenden weitere Informationen zu den verschiedenen Netzteilen: 150 W Netzteil • Eingangsspannung: 100-240 Vac • Eingangsfrequenz: 50–60 Hz • Ausgangsstrom: 7,5 A (150,0 W) • Ausgangsspannung: 20,0 V 120 W Netzteil •...
- Seite 22 Anschließen eines Displays an Ihren Mini PC Sie können ein Display oder einen Projektor an Ihren Mini PC über die folgenden Anschlüsse anschließen: • VGA-Anschluss • DisplayPort-Anschluss • HDMI-Anschluss HINWEIS: • Je nach Modell und ausgewählten Optionen können bis zu drei Displays gleichzeitig angeschlossen und als Anzeige genutzt werden*.
- Seite 23 So schließen Sie ein Display an Ihren Mini PC an: Verbinden Sie ein Ende eines VGA-, DisplayPort- oder HDMI-Kabels mit einem externen Display und das andere Kabelende mit dem VGA-, DisplayPort- oder HDMI-Anschluss Ihres Mini PCs. Verbinden eines Displays via VGA-Anschluss...
- Seite 24 Verbinden eines Displays via DisplayPort-Anschluss Verbinden eines Displays via HDMI-Anschluss...
- Seite 25 Schließen Sie das USB-Kabel der Tastatur oder Maus an Sie können generell jede beliebige USB-Tastatur und -Maus an Ihren Mini PC anschließen. Auch USB-Empfänger für kabellose Tastaturen und Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem Mini PC: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres Mini PCs an.
- Seite 26 Schalten Sie Ihren Mini PC ein Drücken Sie den Ein-/Ausschalter, um Ihren Mini PC einzuschalten.
- Seite 27 Mini PC ausschalten Falls Ihr Mini PC nicht reagieren sollte, halten Sie die Ein-/Austaste mindestens vier (4) Sekunden lang gedrückt, bis sich der PC ausschaltet. Ihren Mini PC in den Ruhezustand versetzen Um Ihren Mini PC so einzustellen, dass er durch einmaliges Drücken der Ein-/ Austaste in den Ruhezustand versetzt wird, finden Sie im Windows-Suchfeld Control Panel (Systemsteuerung), navigieren Sie dann zu Hardware and Sound (Hardware und Sound) >...
- Seite 28 Laden der BIOS-Standardeinstellungen So laden Sie die Standardwerte für jeden Parameter in Ihrem BIOS: Rufen Sie das BIOS auf, indem Sie im POST-Bildschirm <F2> oder <Entf> drücken. HINWEIS: Der Selbsttest (POST) besteht aus einer Reihe diagnostischer Prüfungen, die nach dem Einschalten Ihres Mini PCs ausgeführt werden. Navigieren Sie zum Exit-Menü.
- Seite 29 Ihren Mini PC nachrüsten...
- Seite 30 Es wird empfohlen, dass Sie die Speichermodule, die WLAN-Karte und das Solid State Drive (SSD) unter professioneller Aufsicht installieren oder aufrüsten. Besuchen Sie für weitere Unterstützung ein ASUS-Kundencenter. • Achten Sie darauf, dass Ihre Hände trocken sind, bevor Sie mit dem Rest des Installationsvorgangs fortfahren.
- Seite 31 Einsetzen der oberen Abdeckung Setzen Sie die obere Abdeckung wieder ein und schieben Sie sie nach hinten (A). Befestigen Sie sie dann mit der zuvor entfernten Schraube (B).
- Seite 32 Installieren von 2,5-Zoll-Festplatten oder SSDs Entfernen Sie die Schraube, mit der der Speicherschacht befestigt ist (A). Schieben Sie den Speicherschacht dann in Richtung Vorderseite des Gehäuses (B) und heben Sie ihn an, um ihn vom Gehäuse abzunehmen (C). HINWEIS: Befolgen Sie die Schritte 2 bis 4 nur, wenn Ihr Mini PC über eine vorinstallierte Festplatte oder ein SSD verfügt.
- Seite 33 (Optional) Entfernen Sie die vier (4) Schrauben, mit denen die vorinstallierte Festplatte oder das SSD befestigt ist, und entfernen Sie dann die Festplatte oder das SSD aus dem Speicherschacht. (Optional) Entfernen Sie das SATA-Kabel von der Festplatte oder vom SSD. Legen Sie Ihre Festplatte oder Ihr SSD in den Speicherschacht ein, befestigen Sie diese(s) dann mit den vier (4) Schrauben.
- Seite 34 Heben Sie die Klemme am SATA-Anschluss (A), verbinden Sie das SATA- Kabel mit dem SATA-Anschluss und schieben Sie dann die Klemme herunter, um das Kabel zu befestigen (B). Richten Sie den Speicherschacht an den Speicherschachtsockeln im Gehäuse aus. Setzen Sie den Speicherschacht dann in das Gehäuse ein und schieben Sie ihn in Richtung Rückseite des Gehäuses.
- Seite 35 PC entfernt oder darin installiert werden. Bitte schauen Sie in den Garantiebestimmungen in der Garantiekarte. • Besuchen Sie einen autorisierten ASUS Kundendienst oder Händler für Informationen über Modul-Upgrades für Ihren Mini PC. Befolgen Sie die Schritte 1 bis 2 im Abschnitt Installieren von 2,5-Zoll- Festplatten oder SSDs, um den Speicherschacht zu entfernen.
- Seite 36 Drehen Sie den Lüfter in Richtung Rückseite des Gehäuses um, aber entfernen Sie den Lüfter nicht vollständig. Bereiten Sie das Speichermodul vor, indem Sie das mitgelieferte EMI- Abschirmband auf beiden Seiten anbringen, um eine vollständige Abdeckung aller RAM-Chips wie abgebildet zu gewährleisten. HINWEIS: Damit Sie die Haftfestigkeit verbessern, stellen Sie bitte sicher, dass Sie auf beiden Seiten des Speichermoduls festen Druck auf das Band ausüben, insbesondere an den Ecken und Kanten, um ein Verrutschen...
- Seite 37 Wiederholen Sie die gleichen Schritte, um das andere Speichermodul zu installieren. Drehen Sie den Lüfter in Richtung Vorderseite des Gehäuses um. Richten Sie die beiden Anti-Vibrations-Tüllen am Lüfter aus und schieben Sie sie dann in die Tüllenöffnungen hinein (A). Drücken Sie den Lüfter fest nach unten, bis die beiden hervorstehenden Ösen an den beiden Abstandsbolzen am Motherboard fixiert sind (B).
- Seite 38 Installation der CPU WICHTIG! • Eine Liste kompatibler CPUs finden Sie unter https://www.asus.com. • Das Motherboard und andere Komponenten dürfen ausschließlich von autorisierten ASUS-Technikern aus dem Mini PC entfernt oder darin installiert werden. Bitte schauen Sie in den Garantiebestimmungen in der Garantiekarte.
- Seite 39 Lösen Sie die vier (4) Schrauben, mit denen die CPU-Rückplatte befestigt ist, und entfernen Sie diese dann wie abgebildet. Drücken Sie mit Ihrem Daumen den Befestigungshebel am CPU-Sockel herunter und schieben Sie ihn nach rechts, bis er von der Haltelasche gelöst wird (A).
- Seite 40 WARNUNG! Die Wärmeleitpaste ist giftig und ungenießbar. Essen Sie die Paste NICHT. Falls Wärmeleitpaste in Ihre Augen oder auf Ihre Haut gelangt, waschen Sie diese unverzüglich ab und suchen ärztliche Hilfe auf. WICHTIG! Um eine Verunreinigung der Paste zu vermeiden, sollten Sie die Paste NICHT direkt mit Ihrem Finger auftragen.
- Seite 41 Richten Sie die CPU-Rückplatte aus und platzieren Sie sie über den Schraubenlöchern. Befestigen Sie die CPU-Rückplatte mit den vier (4) Schrauben nacheinander in diagonaler Reihenfolge, wie abgebildet. (Optional) Schließen Sie die Antennen wieder an Ihre WLAN-Karte an (A), und ordnen Sie Ihre Antennenkabel mithilfe der Kabelhalterclips (B).
- Seite 42 Installieren von M.2 SSDs (Optional) Entfernen Sie den Speicherschacht, falls einer installiert ist. Befolgen Sie die Schritte 1 bis 2 im Abschnitt Installieren von 2,5-Zoll- Festplatten oder SSDs, um den Speicherschacht zu entfernen. Entfernen Sie die vier (4) Schrauben, mit denen der Kühlkörper befestigt ist, und entfernen Sie dann den Kühlkörper.
- Seite 43 Installieren einer WLAN-Karte HINWEIS: Ihr Mini PC besitzt einen M.2-Steckplatz für 2230 WLAN- und Bluetooth-Module. Unter https://www.asus.com finden Sie eine Liste mit kompatiblen WLAN- und Bluetooth-Modulen. Befolgen Sie die Schritte 1 bis 2 im Abschnitt Installieren von 2,5-Zoll- Festplatten oder SSDs, um den Speicherschacht zu entfernen.
- Seite 46 • Das fTPM wird standardmäßig unterstützt, ist aber möglicherweise nicht aktiviert. Weitere Informationen zum Aktivieren des TPM finden Sie unter www.asus.com/support. • Das dTPM ist optional und bei bestimmten Modellen verfügbar Sie können die folgenden Methoden nutzen, um zu überprüfen, ob Ihr System über ein dTPM verfügt:...
- Seite 47 Anhang...
- Seite 48 Sicherheitsinformationen Ihr Mini PC wurde entwickelt und getestet, um die neuesten Sicherheitsstandards für IT-Ausrüstung zu erfüllen. Um Ihre Sicherheit zu gewährleisten, müssen Sie die folgenden Sicherheitsanweisungen sorgfältig lesen. • Batterie nicht verschlucken, chemische Verbrennungsgefahr. • Dieses Produkt enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, kann dies in nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen.
- Seite 49 Einrichten Ihres Systems • Lesen und folgen Sie den Anweisungen im Handbuch, bevor Sie Ihr System in Betrieb nehmen. • Benutzen Sie das Produkt nicht in der Nähe von Wasser oder Heizquellen. • Stellen Sie das Gerät auf eine stabile Oberfläche. •...
- Seite 50 • Vermeiden Sie den Kontakt mit heiß gewordenen Komponenten im Inneren des Mini PCs. Während des Betriebs werden einige Komponenten heiß genug, um die Haut zu verbrennen. Bevor Sie die Computerabdeckung öffnen, schalten Sie den Computer aus, trennen die Stromversorgung und warten ca.
- Seite 51 Richtlinien und Vorschriften Beschichtungshinweis WICHTIG! Um die elektrische Isolation und die elektrische Sicherheit zu gewährleisten, ist das Gehäuse mit einer Beschichtung zur Isolation versehen. Diese Beschichtung ist an den E/A-Anschlüssen des Gerätes nicht vorhanden. Erklärung der Federal Communications Commission Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: •...
- Seite 52 WICHTIG! Außenbetrieb im Band 5,15 bis 5,25 GHz ist verboten. Dieses Gerät hat keine Ad-hoc-Fähigkeit bei 5250 bis 5350 und 5470 bis 5725 MHz. FCC-Sicherheitswarnungen zur Strahlenbelastung (HF) ACHTUNG! Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren.
- Seite 53 FCC-Sicherheitswarnungen für Wi-Fi 6E Die FCC-Vorschriften beschränken den Betrieb dieses Geräts nur auf den Innenbereich. Der Betrieb dieses Geräts ist auf Ölplattformen, in Autos, Zügen, Booten und Flugzeugen verboten, mit der Ausnahme, dass der Betrieb dieses Geräts in großen Flugzeugen erlaubt ist, während die Flughöhe über 10.000 Fuß beträgt.
- Seite 54 Wireless-Kanäle für unterschiedliche Gebiete N. Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13...
- Seite 55 Erklärung zur Erfüllung der Umweltschutzbestimmungen für das Produkt ASUS folgt dem Green-Design-Konzept, um unsere Produkte zu entwickeln und zu produzieren und versichert, dass jede Stufe des ASUS-Produktkreislaufs die weltweiten Umweltschutzbestimmungen erfüllt. Zusätzlich veröffentlicht ASUS die relevanten und auf den Bestimmungsanforderungen basierenden Informationen.
- Seite 56 Ökodesign-Anforderungen für energieverbrauchsrelevante Produkte (2009/125/EC). Spezielle Maßnahmen dienen der Umsetzung von Zielen zur Verbesserung der Umweltschutzbilanz bestimmter Produkte oder mehrerer Produktarten. ASUS stellt Produktinformationen auf der CSR-Webseite zur Verfügung. Weitere Informationen sind zu finden unter https://csr.asus.com/english/article.aspx?id=1555. Werfen Sie das Gerät NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...
- Seite 57 US-Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Der Monitor wird nach einer inaktiven Zeit von 10 Minuten automatisch in den Ruhezustand versetzt;...
- Seite 58 ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/ EU übereinstimmt. Der gesamte Text der EU-Konformitätserklärung ist verfügbar unter: https://www.asus.com/support/. Der WLAN-Betrieb im Band von 5150-5350 MHz ist für die in der unteren Tabelle aufgeführten Länder auf den Innenbereich beschränkt: a.
- Seite 59 Hinweis zum WLAN WICHTIG! Die Wi-Fi 6E-Netzwerkkarte ist bei bestimmten Modellen verfügbar. Die Verbindungsfähigkeit des Wi-Fi 6E-Bandes kann je nach Vorschriften und Zertifizierung eines jeden Landes/Region variieren.
- Seite 60 Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/de/support.
