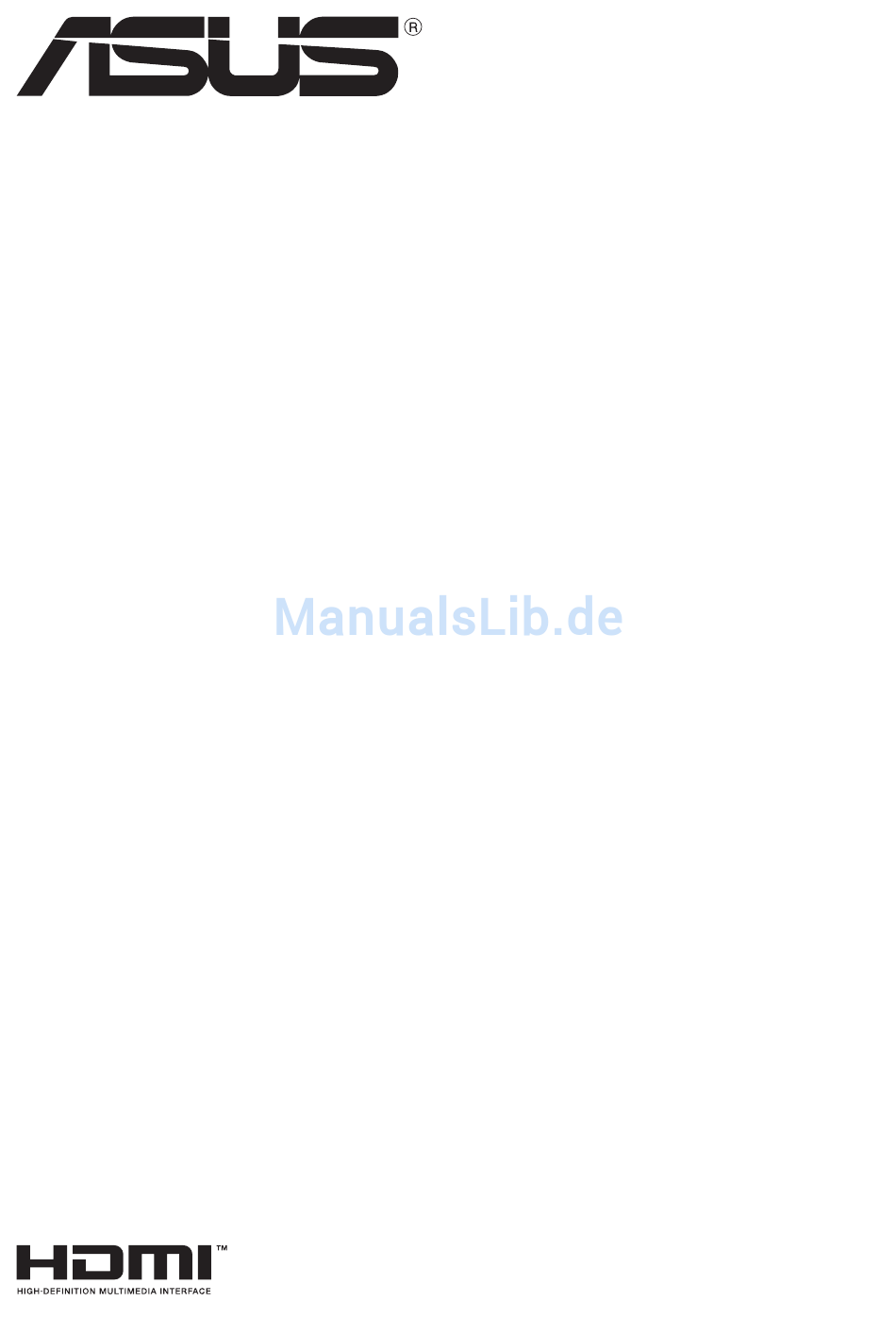

- Seite 1 Mini PC PN Serie Benutzerhandbuch...
-
Seite 2: Erste Ausgabe April 2018
Schäden, die aufgrund von Unterlassung oder fehlerhafter Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Handbuch ......................5 Anmerkungen zu diesem Handbuch ................6 Typographie ..........................6 Verpackungsinhalt ........................7 Kennenlernen Ihres Mini PCs Produkteigenschaften ......................10 Frontseite ..........................10 Ihren Mini PC verwenden Erste Schritte ...........................20 Verbinden Sie das Netzteil mit Ihrem Mini PC ............20 Anschließen eines Displays an Ihren Mini PC .............22 Schließen Sie das USB-Kabel der Tastatur oder Maus an ........25 Schalten Sie Ihren Mini PC ein ..................26 Mini PC ausschalten ......................27... - Seite 4 Inhaltsverzeichnis Sicherheitsinformationen ....................38 Einrichten Ihres Systems .....................38 Umsicht bei der Benutzung ....................38 Richtlinien und Vorschriften ....................40 ASUS Kontaktinformation ....................44 PN Serie...
-
Seite 5: Über Dieses Handbuch
Über dieses Handbuch Dieses Handbuch enthält Informationen über die Hardware- und Softwaremerkmale Ihres Mini PCs, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres Mini PCs Dieses Kapitel beschreibt die Hardware-Komponenten Ihres Mini PCs. Kapitel 2: Ihren Mini PC verwenden Dieses Kapitel liefert Informationen zur Nutzung Ihres Mini PCs. Kapitel 3: Ihren Mini PC nachrüsten In diesem Kapitel erhalten Sie Informationen darüber, wie Sie die Speichermodule, WLAN-Module und Festplatte / Solid-State-Laufwerk... -
Seite 6: Anmerkungen Zu Diesem Handbuch
Anmerkungen zu diesem Handbuch Zum Hervorheben wichtiger Informationen sind manche Textabschnitte in diesem Handbuch wie folgt gekennzeichnet: WICHTIG! Diese Meldung enthält wichtige Informationen, denen Sie folgen müssen, um die Aufgabe fertigzustellen. HINWEIS: Diese Meldung enthält zusätzliche Informationen und Tipps, die Ihnen bei der Fertigstellung einer Aufgabe helfen können. WARNUNG! Diese Mitteilung enthält wichtige Informationen, die zur Gewährleistung Ihrer Sicherheit bei der Durchführung von Aufgaben und zur Verhinderung von Schäden an den Daten und Komponenten... -
Seite 7: Verpackungsinhalt
Verpackungsinhalt Ihr Mini PC-Paket enthält die folgenden Artikel: ASUS Mini PC, PN Serie Netzteil* Netzkabel* Technische Dokumentationen PN Serie... - Seite 8 • D ie Geräteabbildung dient nur der Veranschaulichung. Tatsächliche Produktspezifikationen können je nach Modell variieren. • F alls das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit ausfallen oder Defekte aufweisen sollten, bringen Sie es mitsamt Garantiekarte zum ASUS-Kundendienst und lassen die defekten Komponenten austauschen. PN Serie...
-
Seite 9: Kennenlernen Ihres Mini Pcs
Kennenlernen Ihres Mini PCs... -
Seite 10: Produkteigenschaften

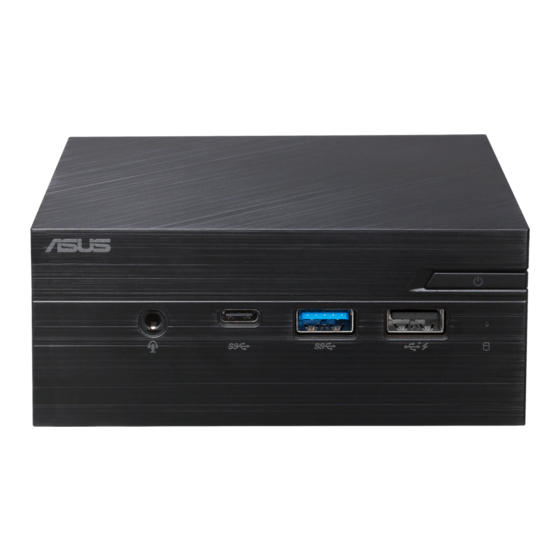

Produkteigenschaften Frontseite PN40 PN60 Ein-/Austaste Der Ein-/Ausschalter ermöglicht Ihnen, den Mini PC ein- oder auszuschalten. Sie können den Ein-/Ausschalter benutzen, um Ihren Mini PC in den Ruhezustand zu versetzen oder die Taste vier (4) Sekunden lang drücken, um die Abschaltung Ihres Mini PCs zu erzwingen. -
Seite 11: Laufwerksaktivitätsanzeige
HINWEIS: Dieser Anschluss kann je nach Modell variieren. USB 3.1 (Gen1) Typ-C™ Anschluss Dieser USB Typ-C™ (Universal Serial Bus Typ-C™)-Anschluss bietet Datenübertragungsraten von bis zu 5 Gbit/s. Dieser oder Anschluss unterstützt auch die Akkuaufladetechnologie 1.2, mit der Sie Ihre USB-Geräte aufladen können. HINWEIS: Die Akkuaufladetechnologie 1.2 ist nur bei ausgewählten Modellen verfügbar. -
Seite 12: Linke Seite
Linke Seite Lüftungsöffnungen (Lufteinlassöffnung) Die Belüftungsöffnungen sorgen dafür, dass kühlere Luft in Ihr Mini PC-Gehäuse gelangt. WICHTIG: Für eine optimale Wärmeableitung und Belüftung stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. PN Serie... -
Seite 13: Rechte Seite
Rechte Seite Lüftungsöffnungen (Lufteinlassöffnung) Die Belüftungsöffnungen sorgen dafür, dass kühlere Luft in Ihr Mini PC-Gehäuse gelangt. WICHTIG: Für eine optimale Wärmeableitung und Belüftung stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Kensington® Schlossanschluss Mit dem Kensington Schlossanschluss kann Ihr Mini PC mit Kensington-kompatiblen Sicherheitsprodukten gesichert werden. -
Seite 14: Rückseite
Rückseite PN40 PN60 HDMI-Anschluss Der HDMI (High Definition Multimedia Interface)- Anschluss unterstützt ein Full-HD-Gerät, z.B. einen LCD-Fernseher, um Ihre Videoausgabe auf einer größeren Anzeige zu betrachten. PN Serie... - Seite 15 Lüftungsöffnungen (Luftablassöffnung) Die Lüftungsöffnungen sorgen dafür, dass heiße Luft aus Ihrem Mini PC-Gehäuse ausströmt. WICHTIG: Für eine optimale Wärmeableitung und Belüftung stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. HINWEIS: Dieser Anschluss kann je nach Modell variieren. VGA-Anschluss (an bestimmten Modellen) Dieser Anschluss ermöglicht es Ihnen, ein externes Display an Ihren Mini PC anzuschließen.
- Seite 16 HINWEIS: Dieser Anschluss kann je nach Modell variieren. Mini DisplayPort-Anschluss (an bestimmten Modellen) Dieser Anschluss ermöglicht es Ihnen, ein externes Display an Ihren Mini PC anzuschließen. USB 3.1 (Gen1) Typ-C™-/DisplayPort-Kombianschluss (an bestimmten Modellen) Dieser USB Typ-C™ (Universal Serial Bus Typ-C™) Anschluss bietet Datenübertragungsraten von bis zu 5 Gbit/s und unterstützt DisplayPort 1.2 (3840 x 2160) bei 60 Hz mit 24- bit Farbe.
- Seite 17 Stromeingang Das mitgelieferte Netzteil wandelt Wechselstrom in Gleichstrom, der für die Stromversorgung des Gerätes benötigt wird, um. Der Mini PC wird über diese Buchse mit Strom versorgt. Um eine Beschädigung des Mini PCs zu vermeiden, verwenden Sie ausschließlich das mitgelieferte Netzteil. WARNUNG! Das Netzteil kann sich während des Betriebes erwärmen.
- Seite 18 PN Serie...
-
Seite 19: Ihren Mini Pc Verwenden
Ihren Mini PC verwenden... -
Seite 20: Erste Schritte
Erste Schritte Verbinden Sie das Netzteil mit Ihrem Mini PC So schließen Sie das Netzteil an Ihren Mini PC an: Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie den kleinen Netzteilstecker an den Stromanschluss (DC) Ihres Mini PCs an. Verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 –... - Seite 21 WICHTIG! • Wir empfehlen dringend, dass Sie nur das mitgelieferte AC- Netzteil und -kabel für Ihren Mini PC verwenden. • Wir empfehlen dringend, falls für Ihr Produkt zutreffend, die Nutzung einer geerdeten Steckdose beim Einsatz Ihres Mini PCs. • Die Steckdose muss leicht zugänglich sein und sich in der Nähe Ihres Mini PCs befinden.
-
Seite 22: Anschließen Eines Displays An Ihren Mini Pc
• Diese Anschlüsse können je nach Modell variieren. • Bei der PN40 Serie kann nur ein einziger Display-Anschluss, also der VGA-Anschluss oder der Mini DisplayPort-Anschluss verbunden sein (gilt nicht für HDMI). Wenn Sie zwischen den Display-Anschlüssen wechseln, achten Sie bitte darauf, das Kabel im anderen Anschluss zu entfernen. - Seite 23 So schließen Sie ein Display an Ihren Mini PC an: Verbinden Sie ein Ende eines HDMI-, VGA-, Mini DisplayPort- oder DisplayPort-Kabels mit einem externen Display und das andere Kabelende mit dem HDMI-, VGA-, Mini DisplayPort- oder DisplayPort-Anschluss Ihres Mini PCs. Verbinden eines Displays via VGA-Anschluss Verbinden eines Displays via HDMI-Anschluss PN Serie...
- Seite 24 Verbinden eines Displays via DisplayPort-Anschluss Verbinden eines Displays via Mini DisplayPort-Anschluss PN Serie...
-
Seite 25: Schließen Sie Das Usb-Kabel Der Tastatur Oder Maus An
Schließen Sie das USB-Kabel der Tastatur oder Maus an Sie können generell jede beliebige USB-Tastatur und -Maus an Ihren Mini PC anschließen. Auch USB-Empfänger für kabellose Tastaturen und Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem Mini PC: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres Mini PCs an. -
Seite 26: Schalten Sie Ihren Mini Pc Ein
Schalten Sie Ihren Mini PC ein Drücken Sie den Ein-/Ausschalter, um Ihren Mini PC einzuschalten. PN Serie... -
Seite 27: Mini Pc Ausschalten
Mini PC ausschalten Falls Ihr Mini PC nicht reagieren sollte, halten Sie die Ein-/Austaste mindestens vier (4) Sekunden lang gedrückt, bis sich der PC ausschaltet. Ihren Mini PC in den Ruhezustand versetzen Versetzen Sie Ihren Mini PC in den Ruhezustand, indem Sie einmal die Ein-/ Austaste drücken. -
Seite 28: Laden Der Bios-Standardeinstellungen
Laden der BIOS-Standardeinstellungen So laden Sie die Standardwerte für jeden Parameter in Ihrem BIOS: Rufen Sie das BIOS auf, indem Sie im POST-Bildschirm <F2> oder • <Entf> drücken. HINWEIS: Der Selbsttest (POST) besteht aus einer Reihe diagnostischer Prüfungen, die nach dem Einschalten Ihres Mini PCs ausgeführt werden. -
Seite 29: Ihren Mini Pc Nachrüsten
Ihren Mini PC nachrüsten... -
Seite 30: Entfernen Der Unteren Abdeckung
Es wird empfohlen, dass Sie die Speichermodule, die WLAN- Karte und den Solid State Drive (SSD) unter professioneller Aufsicht installieren oder aufrüsten. Besuchen Sie für weitere Unterstützung ein ASUS-Kundencenter. • Achten Sie darauf, dass Ihre Hände trocken sind, bevor Sie mit dem Rest des Installationsvorgangs fortfahren. -
Seite 31: Einsetzen Der Unteren Abdeckung
Entfernen Sie die vier (4) Schrauben von der unteren Abdeckung (A), schieben Sie dann die untere Abdeckung nach links, um sie zu entfernen (B). Einsetzen der unteren Abdeckung Schieben Sie die untere Abdeckung von der linken Seite nach rechts in den Mini PC hinein (A), befestigen Sie sie dann mit den vier (4) zuvor entfernten Schrauben (B). -
Seite 32: Installieren Von Speichermodulen
PN40: Maximal 8 GB Speicher. WICHTIG! Eine Liste kompatibler DIMMs finden Sie unter http://www.asus.com. Sie können in den DIMM-Steckplätzen Ihres Mini PCs nur DDR4 SO-DIMMs installieren. Richten Sie das Speichermodul aus und setzen es in den Steckplatz ein (A). Drücken Sie es anschließend bis zum Einrasten nach unten (B). -
Seite 33: Installieren Von 2,5-Zoll-Festplatten Oder Ssds
Installieren von 2,5-Zoll-Festplatten oder SSDs Bereiten Sie Ihre 2,5" Festplatte oder Ihr SSD vor, richten Sie diese(s) dann am Speicherschacht unter der unteren Abdeckung Ihres Mini PCs aus. Legen Sie Ihre Festplatte oder Ihr SSD in den Speicherschacht ein (A), befestigen Sie diese(s) dann mit den vier (4) Schrauben (B). -
Seite 34: Installieren Des M.2 Ssds (Bei Ausgewählten Modellen)
Installieren des M.2 SSDs (bei ausgewählten Modellen) HINWEIS: Das M.2 SSD wird nur bei ausgewählten Modellen unterstützt. Richten Sie das 2280 M.2 SSD am entsprechenden Steckplatz im Mini PC aus und stecken es ein. Drücken Sie den 2280 M.2 SSD vorsichtig über dem Schraubenloch herunter und befestigen ihn mit Hilfe einer der mitgelieferten 3 mm Rundkopfschrauben. -
Seite 35: Installieren Der Wlan-Karte
Installieren der WLAN-Karte HINWEIS: Ihr Mini PC besitzt einen M.2-Steckplatz für 2230 WLAN- und Bluetooth-Module. Unter http://www.asus.com finden Sie eine Liste mit kompatiblen WLAN- und Bluetooth-Modulen. (optional) Entfernen Sie das M.2 SSD, falls dieses installiert ist. Entfernen Sie dazu die Schraube aus dem Schraubenloch und anschließend das M.2 SSD. - Seite 36 HINWEIS: • Das Anschließen von Antennen an Ihre WLAN-Karte kann das WLAN-Signal verstärken. • Ein weiches klickendes Geräusch weist darauf hin, dass die Antenne an der WLAN-Karte sicher befestigt ist. PN Serie...
-
Seite 37: Anhang
Anhang... -
Seite 38: Sicherheitsinformationen
Sicherheitsinformationen Ihr Mini PC wurde entwickelt und getestet, um die neuesten Sicherheitsstandards für IT-Ausrüstung zu erfüllen. Um Ihre Sicherheit zu gewährleisten, müssen Sie die folgenden Sicherheitsanweisungen sorgfältig lesen. Einrichten Ihres Systems • Lesen und folgen Sie den Anweisungen im Handbuch, bevor Sie Ihr System in Betrieb nehmen. • Benutzen Sie das Produkt nicht in der Nähe von Wasser oder Heizquellen. •... -
Seite 39: Lithium-Ionen-Batterie-Warnung
• Wenn Sie mit dem Produkt auf eines der folgenden technischen Probleme stoßen, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie einen qualifizierten Fachmann oder Ihren Händler. – Das Netzkabel oder der Stecker ist beschädigt. – In Ihr System ist eine Flüssigkeit eingetreten. – Das System funktioniert nicht richtig, selbst wenn Sie die Anweisungen beachtet haben. –... -
Seite 40: Richtlinien Und Vorschriften
Richtlinien und Vorschriften REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH- Webseite unter http://csr.asus.com/english/REACH.htm ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt... -
Seite 41: Erklärung Der Federal Communications Commission
Erklärung der Federal Communications Commission Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: • Dieses Gerät darf keine schädliche Störstrahlung abgeben und • Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen kann. Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß... -
Seite 42: Wireless-Kanäle Für Unterschiedliche Gebiete
Wireless-Kanäle für unterschiedliche Gebiete N. Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13 PN Serie... -
Seite 43: Energy Star Konformes Produkt
US-Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und der Computer werden nach einer inaktiven Zeit von 10 und 30 Minuten automatisch in den Ruhezustand versetzt. -
Seite 44: Asus Kontaktinformation
Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online Support https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=en-us ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online Support https://www.asus.com/support/Product/... - Seite 45 PN Serie...
