Inhaltszusammenfassung für Asus PN43 Serie

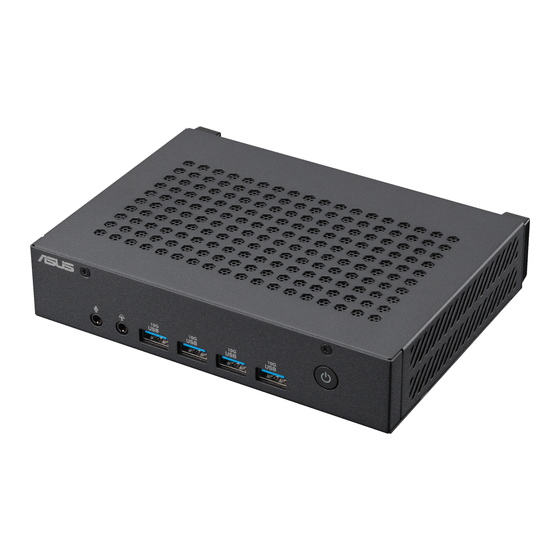

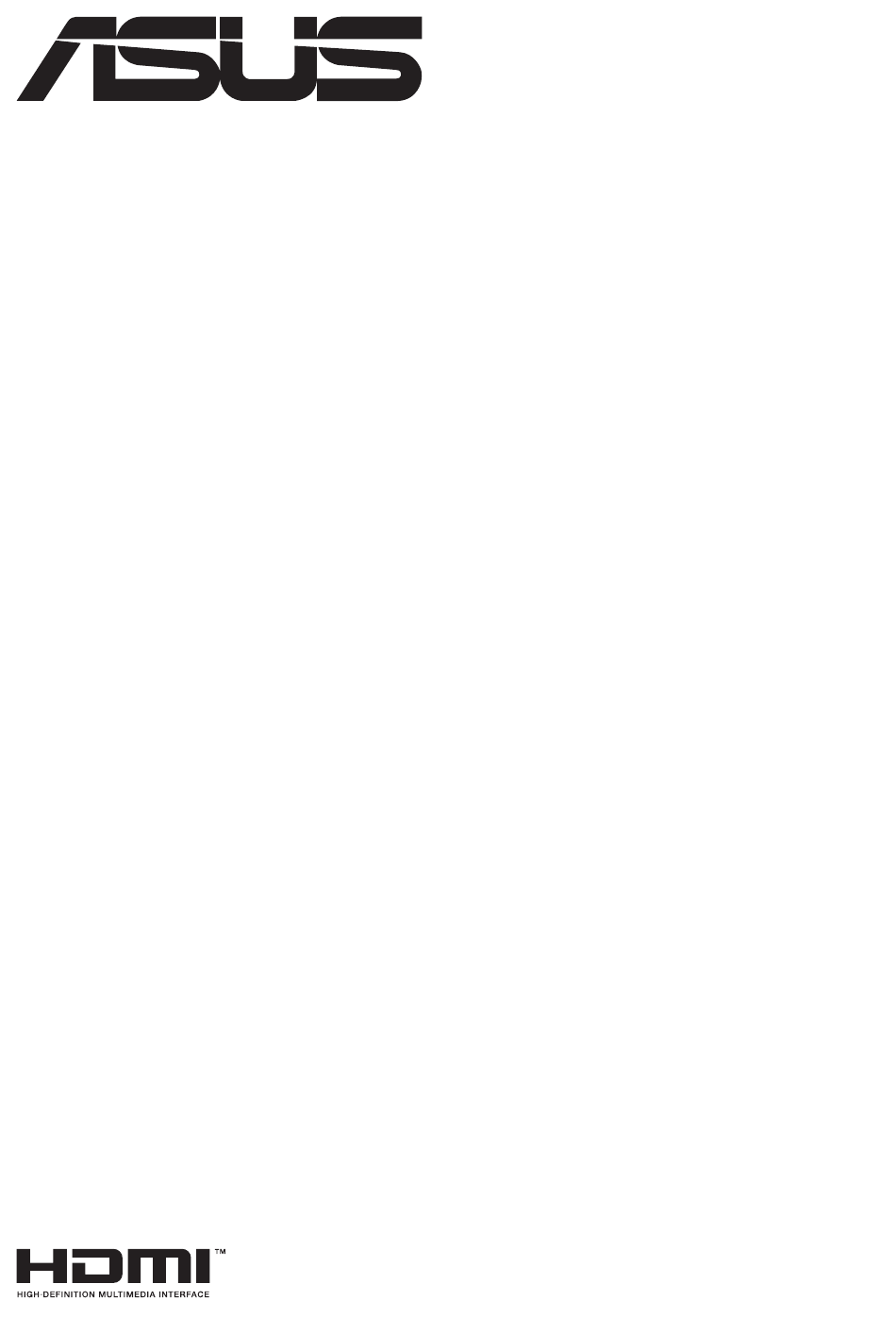

- Seite 1 Mini PC PN43 Serie Benutzerhandbuch...
- Seite 2 Schäden, die aufgrund von Unterlassung oder fehlerhafter Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen. Diese Einschränkung betrifft auch Lieferanten und Weiterverkäufer von ASUS. Sie stellt das Höchstmaß dar, mit dem ASUS, seine Lieferanten und Ihr Weiterverkäufer insgesamt verantwortlich sind.
- Seite 3 Inhaltsverzeichnis Verpackungsinhalt ........................7 Kennenlernen Ihres Mini PCs Produkteigenschaften ....................... 10 Frontseite ............................10 Linke Seite ............................11 Rechte Seite ...........................12 Rückseite ............................13 Ihren Mini PC verwenden Erste Schritte ..........................20 Verbinden Sie das Netzteil mit Ihrem Mini PC ..............20 Anschließen eines Displays an Ihr Gerät ................22 Schließen Sie das USB-Kabel der Tastatur oder Maus an ..........26 Schalten Sie Ihren Mini PC ein ....................27 Mini PC ausschalten ........................
- Seite 4 Anhang Sicherheitsinformationen ......................46 Einrichten Ihres Systems ......................47 Umsicht bei der Benutzung.....................47 Richtlinien und Vorschriften ....................49 Service und Support ........................58 PN Serie...
- Seite 5 Über dieses Handbuch Dieses Handbuch enthält Informationen über die Hardware- und Softwaremerkmale Ihres Mini PCs, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres Mini PCs Dieses Kapitel beschreibt die Hardware-Komponenten Ihres Mini PCs. Kapitel 2: Ihren Mini PC verwenden Dieses Kapitel liefert Informationen zur Nutzung Ihres Mini PCs. Kapitel 3: Ihren Mini PC nachrüsten In diesem Kapitel erhalten Sie Informationen darüber, wie Sie die Speichermodule, WLAN-Module und Festplatte / Solid-State-Laufwerk Ihres...
- Seite 6 Anmerkungen zu diesem Handbuch Zum Hervorheben wichtiger Informationen sind manche Textabschnitte in diesem Handbuch wie folgt gekennzeichnet: WICHTIG! Diese Meldung enthält wichtige Informationen, denen Sie folgen müssen, um die Aufgabe fertigzustellen. HINWEIS: Diese Meldung enthält zusätzliche Informationen und Tipps, die Ihnen bei der Fertigstellung einer Aufgabe helfen können.
- Seite 7 Verpackungsinhalt Ihr Mini PC-Paket enthält die folgenden Artikel: ASUS Mini PC, PN Serie Netzteil* Netzkabel* Technische Unterlagen Stromanschlusshalter PN Serie...
- Seite 8 Einzelheiten zu diesem Zubehör schauen Sie in die jeweiligen Benutzerhandbücher. • Wenn das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit versagen, bringen Sie die Garantiekarte zum ASUS Service-Center für einen Ersatz der defekten Komponenten. PN Serie...
- Seite 9 Kennenlernen Ihres Mini PCs...
- Seite 10 Produkteigenschaften Frontseite Mikrofonbuchse Über diesen Anschluss können Sie ein externes Mikrofon verbinden. Kopfhörer-/Headsetbuchse Über diesen Anschluss können Sie Ihren Notebook-PC an aktive Lautsprecher oder Kopfhörer anschließen. Zusätzlich können Sie hier ein Headset anschließen. USB 3.2 (Gen2)-Anschluss Der USB (Universal Serial Bus) 3.2 (Gen2)-Anschluss bietet Datenübertragungsraten bis zu 10 Gbit/s.
- Seite 11 Linke Seite Lüftungsöffnungen Die Lüftungsöffnungen lassen die Luft in Ihrem Mini PC- Gehäuse zirkulieren, um eine Überhitzung zu vermeiden. WICHTIG: Stellen Sie für eine optimale Wärmeableitung und Belüftung sicher, dass die Lüftungsschlitze nicht blockiert sind. Kensington® Schlossanschluss Mit dem Kensington Schlossanschluss kann Ihr Mini PC mit Kensington-kompatiblen Sicherheitsprodukten gesichert werden.
- Seite 12 Rechte Seite Lüftungsöffnungen Die Lüftungsöffnungen lassen die Luft in Ihrem Mini PC- Gehäuse zirkulieren, um eine Überhitzung zu vermeiden. WICHTIG: Stellen Sie für eine optimale Wärmeableitung und Belüftung sicher, dass die Lüftungsschlitze nicht blockiert sind. PN Serie...
- Seite 13 Rückseite LAN-Port Der 8-polige RJ-45 LAN-Anschluss unterstützt ein Standardnetzwerkkabel zur 10/100/1000/2500 Mb/s- Verbindung mit einem lokalen Netzwerk. LAN-Anschluss (nur bei bestimmten Modellen) Der 8-polige RJ-45 LAN-Anschluss unterstützt ein Standardnetzwerkkabel zur 10/100/1000/2500 Mb/s- Verbindung mit einem lokalen Netzwerk. USB 2.0-Anschluss Der USB (Universal Serial Bus)-Anschluss ist mit USB 2.0- Geräten kompatibel, z.
- Seite 14 Konfigurierbarer Anschluss Dieser Anschluss unterscheidet sich je nach Modell und beinhaltet die folgenden Anschlussoptionen: VGA-Anschluss Dieser Anschluss ermöglicht es Ihnen, ein externes Display an Ihren Mini PC anzuschließen. HINWEIS: Wenn nur dieser Anschluss als Display-Ausgabequelle verwendet wird, unterstützt dieser Anschluss eine Auflösung von bis zu 1920 x 1080 @60Hz.
- Seite 15 HDMI-Anschluss Der HDMI (High Definition Multimedia Interface)- Anschluss unterstützt ein 4K-Gerät, z.B. einen LCD- Fernseher, um Ihre Videoausgabe auf einer größeren Anzeige zu betrachten. HINWEIS: Wenn nur dieser Anschluss als Display-Ausgabequelle verwendet wird, unterstützt dieser Anschluss eine Auflösung von bis zu 3840 x 2160 @60Hz. Die Auflösung kann auch durch die Verkabelung und das Ausgabegerät beeinflusst werden.
- Seite 16 Stromeingang Das mitgelieferte Netzteil wandelt Wechselstrom in Gleichstrom, der für die Stromversorgung des Gerätes benötigt wird, um. Der Mini PC wird über diese Buchse mit Strom versorgt. Um eine Beschädigung des Mini PCs zu vermeiden, verwenden Sie ausschließlich das mitgelieferte Netzteil. WARNUNG! Das Netzteil kann sich während des Betriebes erwärmen.
- Seite 17 HDMI-Anschluss Der HDMI (High Definition Multimedia Interface)-Anschluss unterstützt ein 4K-Gerät, z.B. einen LCD-Fernseher, um Ihre Videoausgabe auf einer größeren Anzeige zu betrachten. HINWEIS: • Dieser HDMI-Anschluss unterstützt CEC (Consumer Electronics Control). Verbinden Sie ein CEC-kompatibles Gerät mit diesem Anschluss, das Sie mithilfe einer Fernbedienung steuern möchten, und stellen Sie sicher, dass die HDMI- CEC-Funktion auf dem Gerät aktiviert ist.
- Seite 18 PN Serie...
- Seite 19 Ihren Mini PC verwenden...
- Seite 20 Erste Schritte Verbinden Sie das Netzteil mit Ihrem Mini PC So schließen Sie das Netzteil an Ihren Mini PC an: Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie den kleinen Netzteilstecker an den Stromanschluss (DC) Ihres Mini PCs an. Verbinden Sie das Netzteil mit einer Steckdose (100V –...
- Seite 21 WICHTIG! • Wir empfehlen dringend, dass Sie nur das mitgelieferte AC-Netzteil und -kabel für Ihren Mini PC verwenden. • Wir empfehlen dringend, falls für Ihr Produkt zutreffend, die Nutzung einer geerdeten Steckdose beim Einsatz Ihres Mini PCs. • Die Steckdose muss leicht zugänglich sein und sich in der Nähe Ihres Mini PCs befinden.
- Seite 22 Anschließen eines Displays an Ihr Gerät Sie können ein Display oder einen Projektor mit Ihrem Gerät über die folgenden Anschlüsse verbinden: • HDMI-Anschluss • DisplayPort-Anschluss • USB Typ-C-Port • VGA-Anschluss HINWEIS: Diese Anschlüsse können je nach Modell variieren. So schließen Sie ein Display an Ihren Mini PC an: Verbinden Sie ein Ende eines HDMI-, DisplayPort-, USB Typ-C- oder VGA-Kabels mit einem externen Display und das andere Kabelende mit dem HDMI-, DisplayPort-, USB Typ-C- oder VGA-Anschluss Ihres Mini PCs.
- Seite 23 HINWEIS: • Je nach Modell und ausgewählten Optionen können bis zu drei Displays gleichzeitig angeschlossen und als Anzeige genutzt werden.* • Wenn Sie einen der unten aufgeführten Anschlüsse als einzige Display-Ausgabequelle verwenden, wird die folgende maximale Auflösung bereitgestellt**: - HDMI-Anschluss Unterstützt eine Auflösung von bis zu 3840 x 2160 @60Hz.
- Seite 24 Verbinden eines Displays via HDMI-Anschluss Verbinden eines Displays via DisplayPort-Anschluss PN Serie...
- Seite 25 Verbinden eines Displays via USB Typ-C-Anschluss Verbinden eines Displays via VGA-Anschluss PN Serie...
- Seite 26 Schließen Sie das USB-Kabel der Tastatur oder Maus an Sie können generell jede beliebige USB-Tastatur und -Maus an Ihren Mini PC anschließen. Auch USB-Empfänger für kabellose Tastaturen und Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem Mini PC: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres Mini PCs an.
- Seite 27 Schalten Sie Ihren Mini PC ein Drücken Sie den Ein-/Ausschalter, um Ihren Mini PC einzuschalten. PN Serie...
- Seite 28 Mini PC ausschalten Falls Ihr Mini PC nicht reagieren sollte, halten Sie die Ein-/Austaste mindestens vier (4) Sekunden lang gedrückt, bis sich der PC ausschaltet. Ihren Mini PC in den Ruhezustand versetzen Um Ihren Mini PC so einzustellen, dass er durch einmaliges Drücken der Ein-/ Austaste in den Ruhezustand versetzt wird, finden Sie im Windows-Suchfeld Control Panel (Systemsteuerung), navigieren Sie dann zu Hardware and Sound (Hardware und Sound) >...
- Seite 29 Laden der BIOS-Standardeinstellungen So laden Sie die Standardwerte für jeden Parameter in Ihrem BIOS: Rufen Sie das BIOS auf, indem Sie im POST-Bildschirm <F2> oder <Entf> drücken. HINWEIS: Der Selbsttest (POST) besteht aus einer Reihe diagnostischer Prüfungen, die nach dem Einschalten Ihres Mini PCs ausgeführt werden. Navigieren Sie zum Exit-Menü.
- Seite 30 PN Serie...
- Seite 31 Ihren Mini PC nachrüsten...
- Seite 32 Es wird empfohlen, dass Sie die Speichermodule, die WLAN-Karte, die Aluminiumplatte und das Solid State Drive (SSD) unter professioneller Aufsicht installieren oder aufrüsten. Besuchen Sie für weitere Unterstützung ein ASUS-Kundencenter. • Achten Sie darauf, dass Ihre Hände trocken sind, bevor Sie mit dem Rest des Installationsvorgangs fortfahren.
- Seite 33 Entfernen der unteren Abdeckung Schalten Sie Ihren Mini PC aus und trennen Sie dann alle Kabel und Peripheriegeräte. Legen Sie den Mini PC auf eine ebene und feste Oberfläche, sodass seine Oberseite nach unten weist. Lösen Sie die sechs (6) Schrauben, mit denen die untere Abdeckung am Gehäuse befestigt ist, vollständig.
- Seite 34 Einsetzen der unteren Abdeckung Bringen Sie die untere Abdeckung in die abgebildete Position. Befestigen Sie die untere Abdeckung mit den zuvor entfernten sechs (6) Schrauben. PN Serie...
- Seite 35 Ihr Mini PC ist mit einem SO-DIMM Speichersteckplatz ausgestattet, in den Sie einen DDR4 SO-DIMM installieren können. WICHTIG! Eine Liste kompatibler DIMMs finden Sie unter https://www.asus.com. Sie können im DIMM-Steckplatz Ihres Mini PCs nur DDR4 SO-DIMMs installieren. Heben Sie die EMI-Abschirmfolie vorsichtig an, damit Sie freie Sicht auf den Speichersteckplatz haben.
- Seite 36 Installieren eines M.2 SSDs Richten Sie das 2280 M.2 SSD am entsprechenden Steckplatz im Mini PC aus und stecken es ein. Drücken Sie das 2280 M.2 SSD vorsichtig über dem Abstandsbolzen herunter und befestigen Sie es mit Hilfe einer der mitgelieferten Schrauben. Entfernen Sie die Schutzfolie von der einen Seite des mitgelieferten Wärmeleitpads, und platzieren Sie es dann innerhalb der beiden lasergravierten Markierungen an der unteren Abdeckung Ihres Mini PCs.
- Seite 37 Bevor Sie die untere Abdeckung einsetzen, stellen Sie sicher, dass Sie die Schutzfolie vom Wärmeleitpad entfernen, falls vorhanden. HINWEIS: Die Spezifikationen für das in diesem Mini PC verwendete Wärmeleitpad des M.2 SSDs lauten wie folgt: Dicke: 2,75 mm Größe: 60 mm x 20 mm Wärmeleitfähigkeit: >...
- Seite 38 Installieren einer WLAN-Karte HINWEIS: Ihr Mini PC besitzt einen M.2 Steckplatz für 2230 WLAN- und Bluetooth-Module. Unter https://www.asus.com finden Sie eine Liste mit kompatiblen WLAN- und Bluetooth-Modulen. Richten Sie die WLAN-Karte am entsprechenden Steckplatz im Mini PC aus und stecken Sie sie ein. Drücken Sie dann die WLAN-Karte vorsichtig über dem Abstandsbolzen herunter.
- Seite 39 HINWEIS: • Das Anschließen von Antennen an Ihre WLAN-Karte kann das WLAN- Signal verstärken. • Ein weiches klickendes Geräusch weist darauf hin, dass die Antenne an der WLAN-Karte sicher befestigt ist. HINWEIS: Die Spezifikationen für das in diesem Mini PC verwendete Wärmeleitpad des WLAN-Moduls lauten wie folgt: Dicke: 6,5 mm...
- Seite 40 Installieren des mitgelieferten DC-IN- Stromanschlusshalters Stellen Sie sicher, dass der Stromanschluss des Netzteils vollständig in den Stromeingang (DC) Ihres Mini PCs eingesteckt ist. Richten Sie den DC-IN-Stromanschlusshalter wie abgebildet aus, und führen Sie die Orientierungsnase in die zugehörige Einkerbung Ihres Mini PCs ein.
- Seite 41 Drehen Sie den Stromanschluss seitwärts, bis er in die dafür vorgesehene Knickschutzaussparung ohne zu rutschen passt. Damit verhindern Sie, dass das Netzteil versehentlich herausgezogen und getrennt wird. (optional) Wickeln Sie das Netzteilkabel durch die Kabelführungsaussparung um den Halter herum, um es sicher zu befestigen.
- Seite 44 • Das fTPM wird standardmäßig unterstützt, ist aber möglicherweise nicht aktiviert. Weitere Informationen zum Aktivieren des TPM finden Sie unter www.asus.com/support. • Das dTPM ist optional und bei bestimmten Modellen verfügbar Sie können die folgenden Methoden nutzen, um zu überprüfen, ob Ihr System über ein dTPM verfügt:...
- Seite 45 Anhang...
- Seite 46 Sicherheitsinformationen Ihr Mini PC wurde entwickelt und getestet, um die neuesten Sicherheitsstandards für IT-Ausrüstung zu erfüllen. Um Ihre Sicherheit zu gewährleisten, müssen Sie die folgenden Sicherheitsanweisungen sorgfältig lesen. • Batterie nicht verschlucken, Verätzungsgefahr. • Dieses Produkt enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, kann dies in nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen.
- Seite 47 Einrichten Ihres Systems • Lesen und folgen Sie den Anweisungen im Handbuch, bevor Sie Ihr System in Betrieb nehmen. • Benutzen Sie das Produkt nicht in der Nähe von Wasser oder Heizquellen. • Stellen Sie das Gerät auf eine stabile Oberfläche. •...
- Seite 48 • Vermeiden Sie den Kontakt mit heiß gewordenen Komponenten im Inneren des Mini PCs. Während des Betriebs werden einige Komponenten heiß genug, um die Haut zu verbrennen. Bevor Sie die Computerabdeckung öffnen, schalten Sie den Computer aus, trennen die Stromversorgung und warten ca.
- Seite 49 Richtlinien und Vorschriften Beschichtungshinweis WICHTIG! Um die elektrische Isolation und die elektrische Sicherheit zu gewährleisten, ist das Gehäuse mit einer Beschichtung zur Isolation versehen. Diese Beschichtung ist an den E/A-Anschlüssen des Gerätes nicht vorhanden. Erklärung der Federal Communications Commission Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: •...
- Seite 50 WICHTIG! Außenbetrieb im Band 5,15 bis 5,25 GHz ist verboten. Dieses Gerät hat keine Ad-hoc-Fähigkeit bei 5250 bis 5350 und 5470 bis 5725 MHz. FCC-Sicherheitswarnungen zur Strahlenbelastung (HF) WARNUNG! Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren.
- Seite 51 HDMI-Markenhinweis Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, die HDMI- Handelsaufmachung und die HDMI-Logos sind Markenbezeichnungen oder eingetragene Warenzeichen von HDMI Licensing Administrator, Inc. PN Serie...
- Seite 52 Wireless-Kanäle für unterschiedliche Gebiete N. Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13 PN Serie...
- Seite 53 Erklärung zur Erfüllung der Umweltschutzbestimmungen für das Produkt ASUS folgt dem Green-Design-Konzept, um unsere Produkte zu entwickeln und zu produzieren und versichert, dass jede Stufe des ASUS-Produktkreislaufs die weltweiten Umweltschutzbestimmungen erfüllt. Zusätzlich veröffentlicht ASUS die relevanten und auf den Bestimmungsanforderungen basierenden Informationen.
- Seite 54 Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. Besuchen Sie bitte die Webseite https://esg.asus.com/en/Takeback.htm für Details zur Wiederverwertung in verschiedenen Regionen. Ökodesign-Richtlinie Die Europäische Union veröffentlichte einen Ordnungsrahmen für die Festlegung von Ökodesign-Anforderungen für energieverbrauchsrelevante Produkte...
- Seite 55 ENERGY STAR ist ein gemeinsames Programm der US-Umweltschutzbehörde und der US-Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert.
- Seite 56 ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/ EU übereinstimmt. Der gesamte Text der EU-Konformitätserklärung ist verfügbar unter: https://www.asus.com/support/. Der WLAN-Betrieb im Band von 5150-5350 MHz ist für die in der unteren Tabelle aufgeführten Länder auf den Innenbereich beschränkt: UK (NI) a.
- Seite 57 Hinweis zum WLAN WICHTIG! Die Wi-Fi 6E-Netzwerkkarte ist bei bestimmten Modellen verfügbar. Die Verbindungsfähigkeit des Wi-Fi 6E-Bandes kann je nach Vorschriften und Zertifizierung eines jeden Landes/Region variieren. PN Serie...
- Seite 58 Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/de/support. PN Serie...
