3

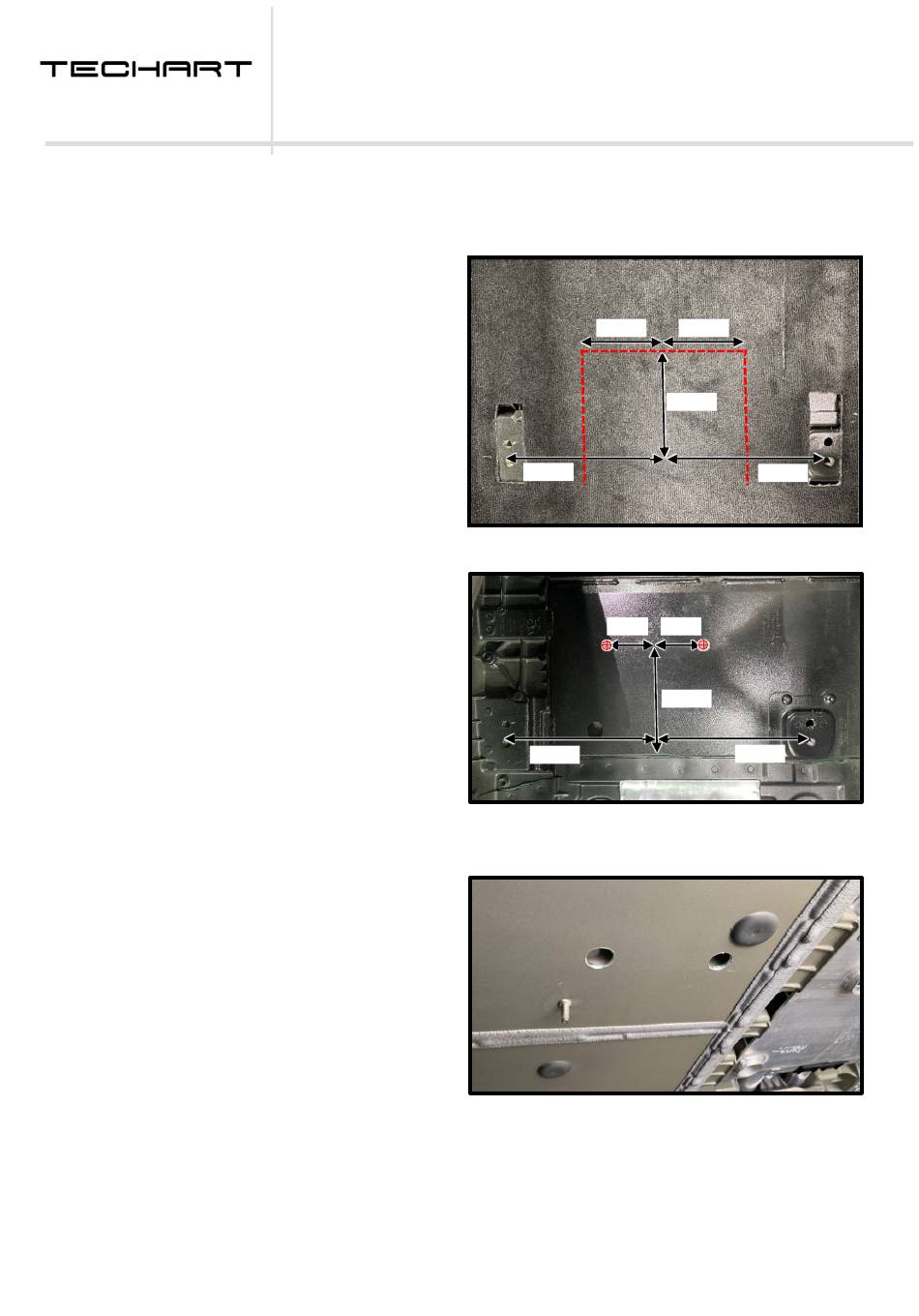

Montage Anbindung Schrittgurt
1
Der Teppich unter dem Sitz ist wie
skizziert zu beschneiden und nach
hinten zu klappen. Ausgangspunkt
sind die hinteren Anschraubpunkte
des Sitzes.
2
Die Bohrungspositionen für den
Schrittgurt im Bodenblech muss
anhand Abb. 07 eingezeichnet und
gebohrt werden: Hierbei wird die
Position zwischen den
Anschraubpunkten Sitz hinten
ausgemittelt. Anschließend im
Abstand von 120 mm zur hinteren
Blechkante im dargestellten
Abstand von 50 mm die
Bohrungen angezeichnet und mit
D=14 mm bohren.
3
Anschließend wird die Bohrung
möglichst senkrecht auch durch
das untere Blech von oben gesetzt
und dann von unten mit einem
Stufenbohrer auf Durchmesser 18
mm erweitert.
4
Die Nietpunkte werden
angezeichnet, mit 6,8mm
Durchmesser gebohrt in dem die
Bleche mit der Ringschraube inkl.
Kugelscheibe vormontiert werden.
TECHART Version 01 vom 10. Mai 2023
MONTAGEANLEITUNG
TECHART 6-Punkt-Gurt
205 mm
205 mm
Montageanleitung 092.440.180.099
110 mm
110 mm
140 mm
205 mm
50 mm
50 mm
120 mm
205 mm
Seite 11 von 13
Abb. 06
Abb. 07
Abb. 08
