Messa in funzione
1 2
Premere il retro dell'apparecchio nella
posizione desiderata.
• Applicare il coperchio protettivo
(B) fino all'arresto completo.

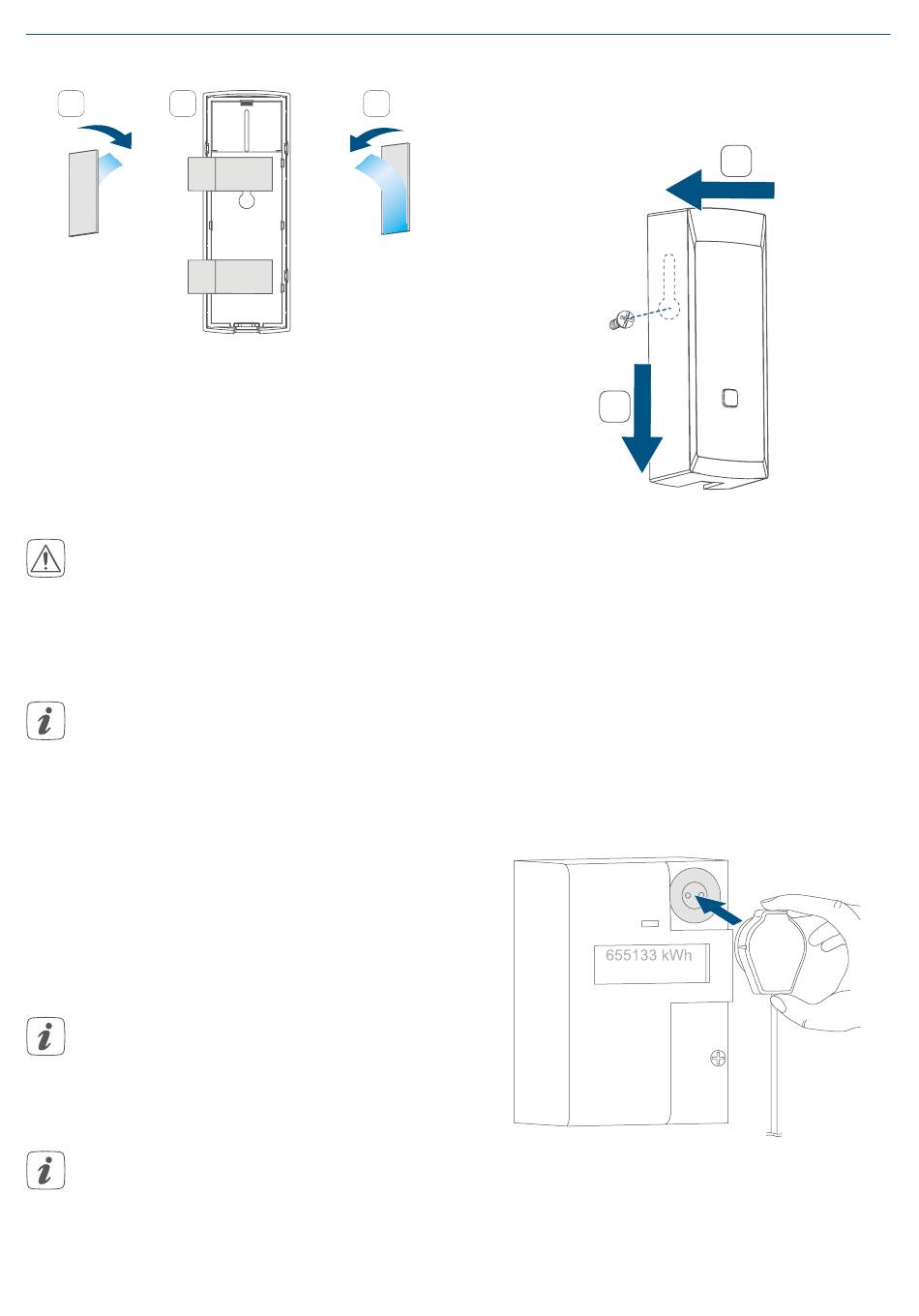

6.2.2 Montaggio con viti

Nella scelta del luogo di installa-
zione fare attenzione alla posizio-
ne degli impianti elettrici o alla
presenza di condotte di alimenta-
zione.
Per il montaggio è prevista una
vite a testa bombata del diametro
di 3 mm.
Per montare l'HmIP-ESI tramite una
vite, procedere come segue:
• Con una matita, segnare un punto
da forare nella posizione desiderata.
• Avvitare la vite nella parete (even-
tualmente utilizzare un tassello).
Nel caso di pareti di legno, prati-
care il foro con una punta da 1,5
mm, per facilitare l'inserimento
delle viti.
La distanza tra il lato inferiore
della testa della vite e la superficie
di montaggio dovrebbe essere di
circa 2 mm.
• Inserire il canale a vite (C) sul lato
posteriore attraverso la testa della
3
vite.
Applicare il coperchio protettivo (B)
sull'unità elettronica (D) montata, fino
all'arresto completo.

6.2.3 Montaggio del sensore

Per montare il sensore, procedere
come descritto di seguito:
• Collocare la testina di lettura (G)
centralmente sull'interfaccia del
contatore.
Il magnete integrato assicura l'adesio-
ne. Sulle interfacce realizzate in modo
conforme alle norme il cavo corre ver-
so il basso.
1
2
