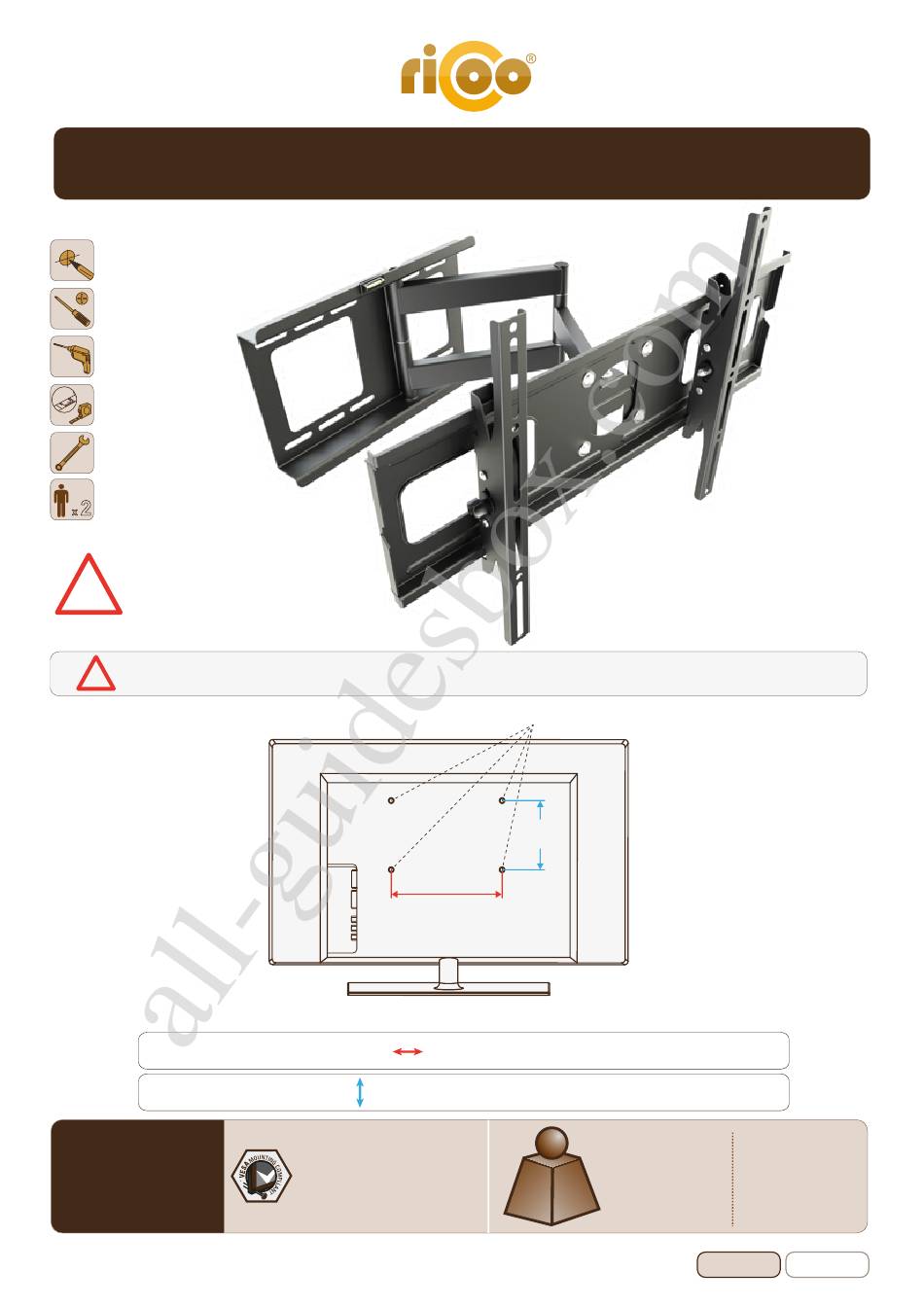

RICOO RW R05 Montageanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Wandhalterung für TV / Monitor
2
x
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
!
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungslöchern
!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Wageerecht
Vertikal / Senkrecht
RW R05
RW R15
All manuals and user guides at all-guidesbox.com
an Ihrem Bildschirm
VESA - Befestigungslöcher
Horizontal / Waagerecht
100x100
400x100
500x400
100x200
400x200
500x500
200x100
400x300
600x100
200x200
400x400
600x200
300x100
500x100
600x300
300x200
500x200
600x400
300x300
500x300
Vertical /
Senkrecht
Bildschirm Rückseite
min. 70mm - max. 600mm
min. 70mm - max. 400mm
VESA 400x400
55kg
(121lbs)
MAX
MONTAGEANLEITUNG
v.17.03
VESA 600x400
95kg
(209lbs)
MAX
English
Deutsch
Verwandte Anleitungen für RICOO RW R05
Inhaltszusammenfassung für RICOO RW R05
- Seite 1 Diese Wandhalterung unterstützt folgende Lochabstände: min. 70mm - max. 600mm Horizontal / Wageerecht Vertikal / Senkrecht min. 70mm - max. 400mm 100x100 400x100 500x400 VESA 400x400 VESA 600x400 RW R05 100x200 400x200 500x500 55kg 95kg 200x100 400x300 600x100 200x200 400x400...
- Seite 2 All manuals and user guides at all-guidesbox.com ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
-
Seite 3: Lieferumfang
All manuals and user guides at all-guidesbox.com Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Wandhalterung, vormontiert (x1) Schiene, vormontiert (x2) Plastikbeutel Beachten Sie: Die Durchnummerierung auf dem Plastikbeutel kann abweichen / komplett fehlen! - Seite 4 All manuals and user guides at all-guidesbox.com Schritt 1 Wandplatte Für Erleichterung der Montage wird eine Wasserwaage mitgeliefert. Wir empfehlen jedoch den Einsatz einer professionelen Wasserwaage. Schritt 2 Var.1: Befestigung an der Massivbetonwand Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet! Montagelöcher markieren.
- Seite 5 All manuals and user guides at all-guidesbox.com Var.1: Befestigung an der Holzbalkenwand Holzbalken mit Balkenfinder finden und die Montagelöcher markieren. Montagelöcher markieren. Balkenfinder Montagelöcher bohren. Holzbalken Wandplatte an die Wand anschrauben. • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
- Seite 6 All manuals and user guides at all-guidesbox.com Schritt 3 3b. Befestigung an der Massivbetonwand Lockern Sie die gezeigten Schrauben in der Mitte der Frontplatte und richten Sie die Frontplatte so aus, dass diese parallel zur Wandplatte ist. Ziehen Sie nach der Ausrichtung alle 4 Schrauben wieder mittelfest an. °...
- Seite 7 All manuals and user guides at all-guidesbox.com Schritt 5 Var.1: Für Bildschirme mit gewölbter Rückseite Bildschirm Rückseite G I K M x4 * * Benutzen Sie die für Ihren Bildschirm passende Schrauben und Abstandshalter. Var.2: Für Bildschirme mit flacher Rückseite H J L N x4 * Bildschirm Rückseite...
- Seite 8 All manuals and user guides at all-guidesbox.com Schritt 6 Bildschirm Neigunsverstellmutter 180° 180° 180° ° ± Fixierung Schritt 7 (optional) Diese Wandhalterung besitzt eine Drehfunktion der Frontplatte. Somit ist der Bildschirm in Horizontaler / Waagerechten um +/-6° drehbar. Dies hat den Vorteil, dass Sie den Bildschirm jederzeit horizontal ausrichten können. Um dies zu ermöglichen sind die vier Einstellschrauben an der Frontplatte vom Werk aus so eingestellt, dass Sie den Bildschirm jederzeit mit den Händen ohne die Schrauben lockern zu müssen und ohne großen Kraftaufwand waagerecht gerade stellen können, was das Ausrichten ohne Extra-Werkzeug ermöglicht.
