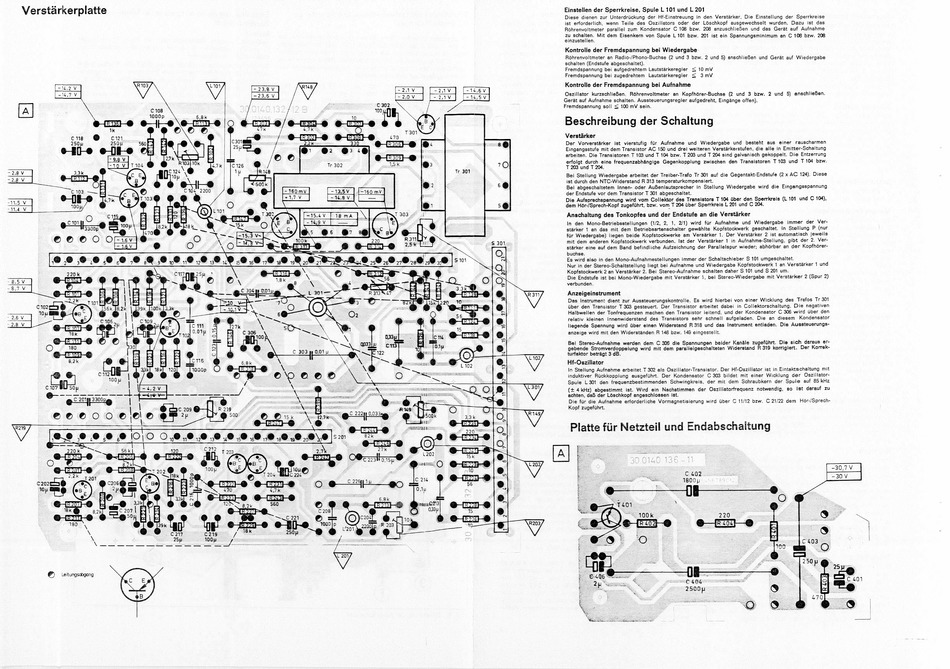

Verstirkerplatte
=
@
25k
© ,.@,,0 ,,@ ,,.@ 0
ikea.
90
@) — Leitungsabgang
Einstellen der Sperrkreise, Spule L 101 und L 201
Diese dienen zur Unterdriickung
der Hf-Einstreuung
in den Verstarker.
Die Einstellung
der Sperrkreise
ist erfordertich,
wenn
Teile des Oszillators
oder der Léschkopf
ausgewechselt
wurden.
Dazu
ist das
Rohrenvoltmeter parallel zum Kondensator C 108 bzw. 208 anzuschlieSen und das Gerat auf Aufnahme
zu schalten.
Mit dem Eisenkern von Spule L101
bzw. 201 ist ein Spannungsminimum
an C 108 bzw. 208
einzustellen.
Kontrolie der Fremdspannung bei Wiedergabe :
Réhrenvoltmeter an Radio-/Phono-Buchse
(2 und 3 bzw. 2 und 5) anschlieBen
und Gerat auf Wiedergabe
schalten (Endstufe abgeschaltet).
Fremdspannung bei aufgedrehtem Lautstarkeregler
< 10 mV
Fremdspannung bei zugedrehtem
Lautstarkeregler
<
3mV
Kontrolle der Fremdspannung bei Aufnahme
Oszillator
kurzschlieBen.
Réhrenvoltmeter
an
Kopfhérer-Buchse
(2 und 3 bzw.
2 und
5) anschlieBen.
Gerat auf Aufnahme schalten. Aussteuerungsregler aufgedreht, Eingdnge offen).
Fremdspannung soll < 100 mV sein.
Beschreibung der Schaltung
Verstarker
Der Vorverstarker
ist vierstufig
fir Aufmahme
und
Wiedergabe
und
besteht
aus
einer
rauscharmen
Eingangsstufe mit dem Transistor AC 150 und drei weiteren Verstarkerstufen, die alle in Emitter-Schaltung
arbeiten. Die Transistoren T 103 und T 104 bzw. T 203 und T 204 sind galvanisch gekoppelt. Die Entzerrung
erfolgt durch eine frequenzabhangige
Gegenkopplung
zwischen
den Transistoren
T 103 und T 104 bzw.
T 203 und T 204.
Bei Stellung Wiedergabe arbeitet der Treiber-Trafo Tr 301 auf die Gegentakt-Endstufe (2 x AC 124). Diese
ist durch den NTC-Widerstand R 313 temperaturkompensiert.
Bei abgeschaltetem
Innen- oder AuBenlautsprecher
in Stellung Wiedergabe
wird die Eingangsspannung
der Endstufe vor dem Transistor T 301 abgeschaltet.
Anschaltung des Tonkopfes und der Endstufe an die Verstarker
Es wird also in den Mono-Aufnahmestellungen
immer der Schaltschieber S 101 umgeschaltet.
Die Endstufe ist bei Mono-Wiedergabe
mit Verstarker i, bei Stereo-Wiedergabe
mit Verstarker 2 (Spur 2)
verbunden.
Anzeigeinstrument
|
Das Instrument dient zur Aussteuerungskontrolie.
Es wird hierbei von einer Wicklung
des Trafos Tr 301
liber den Transistor
T 303 gesteuert.
Der Transistor arbeitet dabei
in Collektorschaltung.
Die negativen
Halbwellen der Tonfrequenzen
machen
den Transistor ieitend, und der Kondensator C 306 wird uber den
relativ kleinen
Innenwiderstand
des Transistors
sehr schnel|
aufgeladen.
Die
an diesem
Kondensator
liegende
Spannung wird Gber elnen Widerstand
F318 und das Instrument entladen.
Die Aussteuerungs-
anzeige wird mit den Widerstaénden R 148 bzw. 149 eingestellt.
Bei Stereo-Aufnahme werden dem C 305 die Spannungen beider Kan&le zugefdhrt. Die sich daraus er-
gebende Stromverdoppeiung
wird mit dem paralieigeschalteten Widerstand
R 319 korrigiert.
Der Korrek-
turfaktor betragt 3 dB.
Hf-Oszillator
In Stellung Aufnahme arbeitet T 302 als Oszillator-Transistor. Der Hf-Oszillator ist in Eintaktschaltung mit
induktiver
Rickkoppiung
ausgefithrt.
Der Kondensator
C 303 bildet mit einer Wicklung
der
Oszillator-
Spule
L301
den frequenzbestimmenden
Schwingkreis,
der mit dem
Schraubkern
der Spuie
auf 85 kHz
(+ 4kHz)
abgestimmt
ist. Wird
ein
Nachstimmen
der Oszillatorfrequenz
notwendig,
so
ist darauf zu
achten, daB der Léschkopf angeschlossen ist.
Die fur die Aufnahme erforderliche Vormagnetisierung wird Uber C 11/12 bzw. C 21/22 dem
Hor-/Sprech-
Kopf zugefuhrt.
