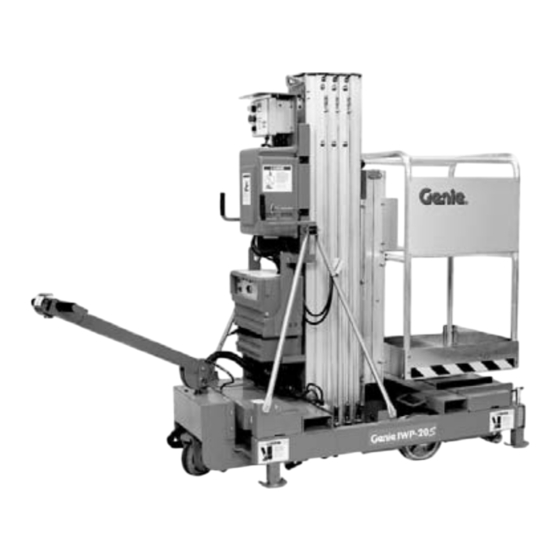

Genie IWP-20S Bedienungsanleitung
Iwp super series
Vorschau ausblenden
Andere Handbücher für IWP-20S:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung (41 Seiten) ,
- Bedienungsanleitung mit wartungsinformationen (28 Seiten)
Verwandte Anleitungen für Genie IWP-20S
Inhaltszusammenfassung für Genie IWP-20S
- Seite 1 Bedienungsanleitung Fourth Edition First Printing mit Wartungsinformationen Part No. 133485GR...
-
Seite 2: Inhaltsverzeichnis
Dritte Auflage: Vierter Druck, Juli 2008 Vierte Auflage: Erster Druck, Juli 2009 „Genie“ und „IWP“ sind in den USA und vielen anderen Ländern eingetragene Warenzeichen von Genie Industries. „Super Series“ ist ein Warenzeichen von Genie Industries. Gedruckt auf Recyclingpapier L... -
Seite 3: Sicherheitsbestimmungen
Bedienungsanleitung und die Maschinenaufschriften. Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsplatzvorschriften. Lesen, verstehen und befolgen Sie alle geltenden behördlichen Bestimmungen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Teile-Nr. 133485GR Genie IWP Super Series... - Seite 4 Maximale Tragfähigkeit 159 kg Maximale Personenzahl 1 Person ANSI-, AUS- und CE-Modelle Maximale Tragfähigkeit 136 kg IWP-20S mit optionalem Ausschub Maximale Personenzahl 1 Person Objekte, die sich außerhalb der Plattform befinden, dürfen nicht zum Heranziehen oder Abstoßen verwendet werden. Maximal zulässige...
- Seite 5 Maschine muss abgeschaltet sein, und auf der Plattform darf sich kein Personal befinden. Installieren Sie den optionalen Ausschub nicht auf die Modelle IWP-25S oder IWP-30S. Der optionale Ausschub ist für IWP-20S vorgesehen. Sturzgefahr Das Geländer bietet Schutz vor Stürzen. Wenn Arbeitsplatz- oder Sicherheitsbestimmungen des Arbeitgebers für die Arbeit auf der Plattform die...
-
Seite 6: Gefahr Durch Unsachgemäßen Gebrauch
Schweißarbeiten. Vergewissern Sie sich, dass sämtliche Instandhaltungsarbeiten gemäß diesem Handbuch Verwenden Sie für eine mit Wechselstrom und dem Wartungshandbuch für Genie IWP betriebene Maschine oder ein Gleichstromladegerät Super Series durchgeführt wurden. immer ein geerdetes dreipoliges Verlängerungskabel, das an eine Schuko-Steckdose angeschlossen ist. -
Seite 7: Legende - Aufschriften
Vierte Auflage • Erster Druck Bedienungsanleitung SICHERHEITSBESTIMMUNGEN Optionaler Ausschub – Legende – Aufschriften Sicherheit Für die Produktaufschriften von Genie werden Symbole, Farbkodierungen und Signalwörter mit Verletzungsgefahr folgender Bedeutung verwendet: Halten Sie Hände und Füße von beweglichen Teilen fern: Befestigungsplatte, Sperrspange und Symbol Sicherheitshinweis –... - Seite 8 Tauschen Sie beschädigte Komponenten vor der Inbetriebnahme aus. Gefahr beim Heben Das Gewicht des Batteriesatzes beträgt 40,8 kg. Wenden Sie beim Anheben der Batterien eine sichere Hebemethode an. Unter Umständen sind dazu mehrere Personen erforderlich. Genie IWP Super Series Teile-Nr. 133485GR...
-
Seite 9: Bodensteuerung
5 Roter NOT-AUS-Taster Aufschriften angefertigt. Dabei 6 Schlüsselschalter wurden zwar unterschiedliche Symbole verwendet, beide Anzeigen sind jedoch in der Funktion identisch. Die beiden Aufschriften sind hier und an anderen Stellen der Bedienungs- anleitung abgebildet. Teile-Nr. 133485GR Genie IWP Super Series... -
Seite 10: Legende
Wasserwaage* 10 Neigungssensor mit 25 Fußpedal * Der Neigungssensor wurde in Wasserwaage* 26 Antriebsradunterstützung (Option) zwei unterschiedlichen 11 Wechselstromausgang 27 Ventil für manuelles Senken (am Versionen hergestellt. 12 Gleichstrommodelle: Batterie- Boden des Hydraulikzylinders) Schnellanschluss Genie IWP Super Series Teile-Nr. 133485GR... -
Seite 11: Inspektion Vor Inbetriebnahme
Nachdem die Reparaturarbeiten abgeschlossen sind, muss der Bediener vor den Funktionstests eine erneute Inspektion vor Inbetriebnahme durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen auszuführen. Teile-Nr. 133485GR Genie IWP Super Series... - Seite 12 ❏ Lenkhebel handbücher vollständig vorhanden und lesbar sind und sich im Aufbewahrungsfach am ❏ Hydraulikmotor und Schläuche Turm befinden. Falls vorhanden: IWP-20S-Modelle mit ❏ Vergewissern Sie sich, dass alle Aufschriften optionalem Ausschub vorhanden und gut lesbar sind. Siehe den ❏ Sperrspange Abschnitt Aufschriften.
-
Seite 13: Wartung
2 Nehmen Sie die Batteriezellendeckel ab. 3 Überprüfen Sie den Säurestand. Gegebenenfalls Für diese Arbeiten werden Neuteile ist destilliertes Wasser bis zum unteren Rand benötigt. des Einfüllstutzens aufzufüllen. Nicht überfüllen. 4 Setzen Sie die Batteriezellendeckel wieder auf. Teile-Nr. 133485GR Genie IWP Super Series... -
Seite 14: Hydraulikölstand Überprüfen
2 Prüfen Sie die Sichtanzeige an der Seite des Hydrauliktanks. Ergebnis: Der Hydraulikölstand sollte sich im mittleren Bereich der Sichtanzeige befinden. Nicht überfüllen. Technische Daten – Hydrauliköl Hydrauliköltyp Chevron Rykon Premium MV oder gleichwertiges Öl Genie IWP Super Series Teile-Nr. 133485GR... -
Seite 15: Funktionstests
3 Führen Sie vor dem Einsatz der Maschine immer Funktionstests durch. Machen Sie sich mit den Funktionstests vertraut, bevor Sie mit dem nächsten Abschnitt fortfahren. 4 Überprüfen Sie den Arbeitsplatz. 5 Verwenden Sie die Maschine nur für den vorgesehenen Zweck. Teile-Nr. 133485GR Genie IWP Super Series... - Seite 16 6 Stecken Sie den Schlüssel ein, und drehen Sie anzuheben. ihn in die Stellung Plattformsteuerung. Ergebnis: Beide Anzeigelampen der 7 Ziehen Sie den roten NOT-AUS-Taster der Abstützplatten sollten nicht leuchten. Bodensteuerung in die Stellung Genie IWP Super Series Teile-Nr. 133485GR...
- Seite 17 14 Drücken Sie den Aktivierungsschalter der Plattformsteuerung, und drehen Sie den Schalter Heben/Senken zuerst in die Stellung Heben und dann in die Stellung Senken. Ergebnis: Die Funktion Plattform Heben/Senken kann nicht angesteuert werden. Teile-Nr. 133485GR Genie IWP Super Series...
- Seite 18 Sie den Schalter Heben/Senken in die Stellung Heben, um die Plattform ungefähr 15 cm anzuheben. 32 Aktivieren Sie das Ventil zum manuellen Senken am Boden des Hydraulikzylinders. Ergebnis: Die Plattform sollte sich senken. Genie IWP Super Series Teile-Nr. 133485GR...
-
Seite 19: Inspektion Des Arbeitsplatzes
Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Hinweise auf Arbeitsplatzgefahren zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Teile-Nr. 133485GR Genie IWP Super Series... -
Seite 20: Bedienungsanweisungen
Bediener alle Sicherheitsbestimmungen und Anweisungen der Bedienungsanleitung befolgt. Das bedeutet, dass jeder neue Bediener vor Benutzung der Maschine eine Inspektion vor Inbetriebnahme, Funktionstests und eine Inspektion des Arbeitsplatzes durchführen muss. Genie IWP Super Series Teile-Nr. 133485GR... - Seite 21 Sie den Schalter Heben/Senken in die Maschine nicht unbefugt verwendet werden gewünschte Fahrtrichtung. kann. Manuelles Absenken 4 Gleichstrommodelle: Laden Sie die Batterie auf. 1 Aktivieren Sie das Ventil zum manuellen Senken am Boden des Hydraulikzylinders. Teile-Nr. 133485GR Genie IWP Super Series...
- Seite 22 Maschine anzuhalten und die Bremsen zu arretieren. Hinweis: Die Bremse hält die Maschine auf Gefällen von weniger als 3°. Bewegen der Maschine ohne Antriebsradunterstützung: Ziehen Sie den Totmannhebel, und halten Sie ihn fest, um die Bremse zu lösen. Genie IWP Super Series Teile-Nr. 133485GR...
-
Seite 23: Anweisungen Für Batterie Und Ladegerät
Batterie voll aufgeladen ist. Gerät angegebene Netzspannung an. 7 Überprüfen Sie den Säurestand der Batterie, Verwenden Sie nur von Genie genehmigte wenn der Ladevorgang abgeschlossen ist. Füllen Batterien und Ladegeräte. Sie die Batterie bis zum unteren Rand des Einfüllstutzens mit destilliertem Wasser auf. -
Seite 24: Transport- Und Hebeanweisungen
Gegengewicht unter der Plattform. gesichert werden. Überprüfen Sie die gesamte Maschine auf lose bzw. ungesicherte Teile. Bei Verwendung der Gabelringe: 1 Heben Sie die Plattform 7,5 cm an. 2 Bringen Sie die Gabelringe in die Stellung Heben. Genie IWP Super Series Teile-Nr. 133485GR... -
Seite 25: Maschine Mit Einem Kran Aufladen
Maschine mit einem Kran angehoben Beschädigungen vermieden werden. wird. Überprüfen Sie die gesamte Maschine auf lose bzw. ungesicherte Teile. Schieben Sie den Hubhaken immer so durch die Huböse, dass er von der Maschine weg zeigt. Teile-Nr. 133485GR Genie IWP Super Series... -
Seite 26: Aufschriften
Caution - Pipe Plug 48645 Danger - Power Wheel Assist Option Safety 27868 Danger - Relief Valve 52996 Cosmetic - Genie Logo 28174 Label - Power to Platform, 230V 62045 Cosmetic - IWP-25S 28235 Label - Power to Platform, 115V... - Seite 27 114008 28174 72844 or 28235 37144 or 37143 31075 133497 82802 38119 62996 or 62045 or 62046 Note: Platform decals may be in different locations on optional fiberglass basket. 52996 82975 31075 133497 133496 Teile-Nr. 133485GR Genie IWP Super Series...
-
Seite 28: Inspektion Von Aufschriften Mit Symbolen
Aufkleber – Strom zur Plattform, 115V 52996 Kosmetisch – Genie-Logo 62045 Kosmetisch – IWP-25S 62046 Kosmetisch – IWP-30S 62996 Kosmetisch – IWP-20S 82475 Vorsicht – Quetschgefahr für Füße 82481 Gefahr – Batterie-/Ladegerätsicherheit 82487 Aufkleber – Bedienungsanleitung lesen 82614 Gefahr – Kollisionsgefahr 82782 Aufkleber –... - Seite 29 28235 97537 oder 114010 82913 82475 oder 82914 133497 82802 82487 62996 oder 62045 oder 62046 Hinweis: Die Plattform- Aufschriften können an verschiedenen Stellen des Fiberglaskorbes angebracht sein. 52996 82614 82475 133497 133496 Teile-Nr. 133485GR Genie IWP Super Series...
-
Seite 30: Technische Daten
Die ständige Verbesserung aller Produkte ist ein Obere Ecke des Plattformgeländers zur Wandecke, wichtiger Aspekt der Unternehmensphilosophie von wobei der Hebel des Ausgleichsstempels gedreht Genie. Die Änderung der Produktdaten ohne werden kann. Ankündigung ist vorbehalten. Genie IWP Super Series Teile-Nr. 133485GR... - Seite 31 66 cm x 56 cm x 1,1 m Schmale Plattform 51 cm x 66 cm x 1,1 m mit Vordertür Extra große Plattform mit 76 cm x 71 cm x 1,1 m Vorder- und Seiteneinstieg Teile-Nr. 133485GR Genie IWP Super Series...
- Seite 32 Genie North America Telefon 425.881.1800 Gebührenfrei USA und Canada 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Telefon +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Telefon +46 31 575100 Telefon +86 21 53852570 Fax +46 31 579020...
