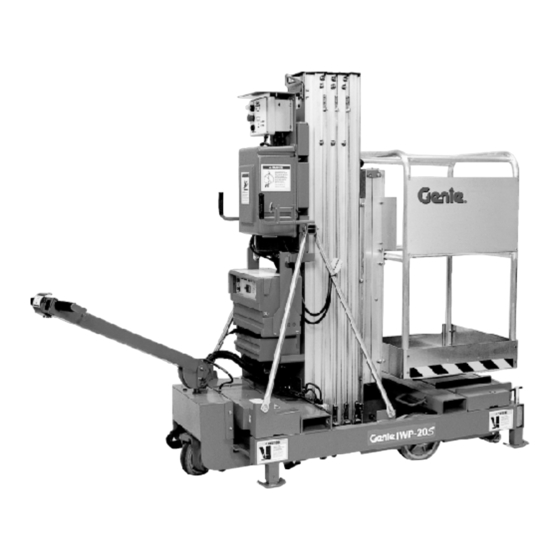

- Seite 1 Bedienungsanleitung Third Edition Third Printing mit Wartungsinformationen Part No. 82909GR...
-
Seite 2: Inhaltsverzeichnis
Personal in Betrieb genommen werden. Betrachten Sie dieses Handbuch als einen integralen Bestandteil der Maschine, und bewahren Sie es stets bei der Maschine auf. Falls Sie Fragen haben, wenden Sie sich bitte direkt an Genie Industries. Inhalt Seite Sicherheitsbestimmungen .......... -
Seite 3: Sicherheitsbestimmungen
Maschinenaufschriften. Lesen, verstehen und befolgen Sie die Sicherheits- bestimmungen des Arbeitgebers und die Arbeitsvorschriften. Lesen, verstehen und befolgen Sie alle geltenden behördlichen Bestimmungen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Teile-Nr. 82909GR Genie IWP Super Series... - Seite 4 CSA-Modelle Maximale Tragfähigkeit – 136 kg IWP-20S mit optionalem Ausschub Maximale Personenzahl 1 Person Objekte, die sich außerhalb der Plattform befinden, dürfen nicht zum Heranziehen oder Abstoßen verwendet werden. Maximal zulässige Seitenkraft 200 N Genie IWP Super Series Teile-Nr. 82909GR...
- Seite 5 Schließen Sie das Plattformeinstiegstor oder die 50kV bis 200kV 4,60 Schiebetür, bevor Sie die Maschine in Betrieb nehmen. 200kV bis 350kV 6,10 350kV bis 500kV 7,62 500kV bis 750kV 10,67 750kV bis 1 000kV 13,72 Teile-Nr. 82909GR Genie IWP Super Series...
-
Seite 6: Gefahr Durch Unsachgemäßen Gebrauch
Verwenden Sie für eine mit Wechselstrom betriebene Maschine oder ein Gleichstromladegerät Instandhaltungsarbeiten gemäß diesem Handbuch immer ein geerdetes dreipoliges Verlängerungs- und dem Wartungshandbuch für Genie IWP Super Series durchgeführt wurden. kabel, das an eine Schuko-Steckdose angeschlossen ist. Die dreipoligen geerdeten Vergewissern Sie sich, dass alle Aufschriften Stecker dürfen nicht verändert oder unbenutzbar... -
Seite 7: Legende - Aufschriften
Dritte Auflage • Dritter Druck Bedienungsanleitung SICHERHEITSBESTIMMUNGEN Optionaler Ausschub – Legende – Aufschriften Sicherheit Für die Produktaufschriften von Genie werden Symbole, Farbkodierungen und Signalwörter mit Verletzungsgefahr folgender Bedeutung verwendet: Halten Sie Hände und Füße von den sich bewegenden Teilen fern: Befestigungsplatte, Symbol Sicherheitshinweis –... -
Seite 8: Gefahren Beim Heben
Tauschen Sie beschädigte Komponenten vor der Inbetriebnahme aus. Gefahren beim Heben Das Gewicht des Batteriesatzes beträgt 40,8 kg. Wenden Sie beim Anheben der Batterien eine sichere Hebemethode an. Unter Umständen sind dazu mehrere Personen erforderlich. Genie IWP Super Series Teile-Nr. 82909GR... -
Seite 9: Bodensteuerung
5 Roter NOT-AUS-Taster wurden zwar unterschiedliche Symbole verwendet, beide 6 Schlüsselschalter Anzeigen sind jedoch in der 7 Sperrenanzeigelampen des Funktion identisch. Die beiden Neigungssensors Aufschriften sind hier und an anderen Stellen der Bedienungs- anleitung abgebildet. Teile-Nr. 82909GR Genie IWP Super Series... -
Seite 10: Legende
10 Neigungssensor mit 25 Fußpedal * Der Neigungssensor steht in Wasserwaage* 26 Antriebsradunterstützung (Option) zwei unterschiedlichen 11 Wechselstromausgang 27 Ventil für manuelles Senken Versionen zur Verfügung. 12 Gleichstrommodelle: Batterie- (am Boden des Schnellanschluss Hydraulikzylinders) Genie IWP Super Series Teile-Nr. 82909GR... -
Seite 11: Inspektion Vor Inbetriebnahme
Nachdem die Reparaturarbeiten vorgesehenen Zweck. abgeschlossen sind, muss der Bediener vor den Funktionstests eine erneute Inspektion vor Inbetriebnahme durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Hersteller- spezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen auszuführen. Teile-Nr. 82909GR Genie IWP Super Series... - Seite 12 Kabelanschlüsse an der Befestigungselemente Batterie. ❏ Entlüftungsdeckel ❏ Stellen Sie sicher, dass alle tragenden und ❏ Abstützplatten sonstigen wichtigen Bauteile vorhanden sind und ❏ Einstellbare Gleitplatten alle erforderlichen Befestigungselemente und Stifte montiert und fest angezogen sind. Genie IWP Super Series Teile-Nr. 82909GR...
-
Seite 13: Wartung
2 Nehmen Sie die Batteriezellendeckel ab. erforderlich. 3 Überprüfen Sie den Säurestand. Gegebenenfalls ist destilliertes Wasser bis zum unteren Rand des Einfüllstutzens aufzufüllen. Nicht überfüllen. Für diese Arbeiten werden Neuteile benötigt. 4 Setzen Sie die Batteriezellendeckel wieder auf. Teile-Nr. 82909GR Genie IWP Super Series... -
Seite 14: Hydraulikölstand Überprüfen
2 Prüfen Sie die Sichtanzeige an der Seite des Hydrauliktanks. Ergebnis: Der Hydraulikölstand sollte sich im mittleren Bereich der Sichtanzeige befinden. Nicht überfüllen. Technische Daten – Hydrauliköl Hydrauliköltyp Chevron Rykon Premium MV oder gleichwertiges Öl Genie IWP Super Series Teile-Nr. 82909GR... -
Seite 15: Funktionstests
3 Führen Sie vor dem Einsatz immer Funktionstests durch. Machen Sie sich mit den Funktionstests vertraut, bevor Sie mit dem nächsten Abschnitt fortfahren. 4 Überprüfen Sie den Arbeitsplatz. 5 Verwenden Sie die Maschine nur für den vorgesehenen Zweck. Teile-Nr. 82909GR Genie IWP Super Series... - Seite 16 6 Stecken Sie den Schlüssel ein, und drehen Sie anzuheben. ihn in die Stellung Plattformsteuerung. Ergebnis: Beide Anzeigelampen der 7 Ziehen Sie den roten NOT-AUS-Taster der Abstützflächen dürfen nicht leuchten. Bodensteuerung in die Stellung Genie IWP Super Series Teile-Nr. 82909GR...
- Seite 17 14 Drücken Sie den Aktivierungsschalter am Plattformsteuerpult, und drehen Sie den Schalter Heben/Senken zuerst in die Stellung Heben und dann in die Stellung Senken. Ergebnis: Die Funktion Plattform Heben/Senken kann nicht angesteuert werden. Teile-Nr. 82909GR Genie IWP Super Series...
- Seite 18 Sie den Schalter Heben/Senken in die Stellung Heben, um die Plattform ungefähr 15 cm anzuheben. 32 Aktivieren Sie das Ventil zum manuellen Senken am Boden des Hydraulikzylinders. Ergebnis: Die Plattform sollte abgesenkt werden. Genie IWP Super Series Teile-Nr. 82909GR...
-
Seite 19: Inspektion Des Arbeitsplatzes
Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Hinweise auf Arbeitsplatzgefahren zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Teile-Nr. 82909GR Genie IWP Super Series... -
Seite 20: Bedienungsanweisungen
Bediener alle Sicherheitsbestimmungen und Anweisungen der Bedienungsanleitung befolgt. Das bedeutet, dass jeder neue Bediener vor Benutzung der Maschine eine Inspektion vor Inbetriebnahme, Funktionstests und eine Inspektion des Arbeitsplatzes durchführen muss. Genie IWP Super Series Teile-Nr. 82909GR... - Seite 21 Sie den Schalter Heben/Senken in die Maschine nicht unbefugt verwendet werden gewünschte Fahrtrichtung. kann. Manuelles Absenken 4 Gleichstrommodelle: Laden Sie die Batterie auf. 1 Aktivieren Sie das Ventil zum manuellen Senken am Boden des Hydraulik- zylinders. Teile-Nr. 82909GR Genie IWP Super Series...
- Seite 22 Maschine anzuhalten und die Bremsen zu arretieren. Hinweis: Die Bremse hält die Maschine auf Gefällen von weniger als 3°. Zum Bewegen einer Maschine ohne Antriebsradunterstützung: Ziehen Sie den Totmannhebel, und halten Sie ihn fest, um die Bremse zu lösen. Genie IWP Super Series Teile-Nr. 82909GR...
-
Seite 23: Anweisungen Für Batterie Und Ladegerät
Batterie voll aufgeladen ist. Gerät angegebene Netzspannung an. 7 Überprüfen Sie den Säurestand der Batterie, Verwenden Sie nur von Genie genehmigte wenn der Ladevorgang abgeschlossen ist. Füllen Batterien und Ladegeräte. Sie die Batterie bis zum unteren Rand des Einfüllstutzens mit destilliertem Wasser auf. -
Seite 24: Transport- Und Hebeanweisungen
Überprüfen Sie die gesamte Maschine auf lose bzw. ungesicherte Teile. Bei Verwendung der Gabelringe: 1 Heben Sie die Plattform um 7,5 cm an. 2 Bringen Sie die Gabelringe in die Stellung Heben. Genie IWP Super Series Teile-Nr. 82909GR... -
Seite 25: Maschine Mit Einem Kran Aufladen
Maschine mit einem Kran angehoben Beschädigungen vermieden werden. wird. Überprüfen Sie die gesamte Maschine auf lose bzw. ungesicherte Teile. Schieben Sie den Hubhaken immer so durch die Huböse, dass er von der Maschine weg zeigt. Teile-Nr. 82909GR Genie IWP Super Series... -
Seite 26: Aufschriften
Notice - Max Side Force, 45 lbs / 200 N 38119 Notice - Operating Instructions 97526 Label - Footpad Load 38122 Label - Manual Storage Container 97527 Label - Wheel Load 38142 Label - Circuit Breaker, AC models 97775 Label - Interlock Display Genie IWP Super Series Teile-Nr. 82909GR... - Seite 27 28372 72844 28174 or 28235 37144 or 37143 31075 97526 82802 38119 62996 or 62045 or 62046 Note: Platform decals may be in different locations on optional fiberglass basket. 52996 82975 31075 97526 97527 Teile-Nr. 82909GR Genie IWP Super Series...
-
Seite 28: Inspektion Von Aufschriften Mit Symbolen
Achtung – Kollisionsgefahr 82987 Gefahr – Todesgefahr durch Stromschlag 97526 Aufkleber – Abstützplattenbelastung 97527 Aufkleber – Radbelastung 97537 Gefahr – Maximale Kraft per Hand, 200 N 97538 Aufkleber – Totmannschalter, Antriebsradunterstützung 97775 Aufkleber - Sperrenanzeige Genie IWP Super Series Teile-Nr. 82909GR... - Seite 29 97527 oder 28235 97537 82913 82475 oder 82914 97526 82802 82487 62996 oder 62045 oder 62046 Hinweis: Die Plattform- aufschriften können an verschiedenen Stellen des optionalen Fiberglaskorbes angebracht sein. 52996 82614 82475 97526 97527 Teile-Nr. 82909GR Genie IWP Super Series...
-
Seite 30: Technische Daten
Die ständige Verbesserung aller Produkte ist ein Obere Ecke des Plattformgeländers zur Wandecke, wichtiger Aspekt der Unternehmensphilosophie von wobei der Hebel des Ausgleichsstempels gedreht Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. werden kann. Genie IWP Super Series Teile-Nr. 82909GR... - Seite 31 66 cm x 56 cm x 1,1 m Schmale Plattform mit 51 cm x 66 cm x 1,1 m vorderem Tor Plattform mit extra großem 76 cm x 71 cm x 1,1 m Vorder- und Seiteneinstieg Teile-Nr. 82909GR Genie IWP Super Series...
- Seite 32 Genie North America Telefon 425.881.1800 Gebührenfrei USA und Canada 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Telefon +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Telefon +46 31 3409612 Telefon +86 21 53852570 Fax +46 31 3409613...
