3.3 Montage TECHART Kabelbaum
Bei Arbeiten an der Fahrzeug-Elektrik/-Elektronik ist die Zündung auszuschalten
i
und die Batterie abzuklemmen.
Alle Stoßverbinder nach dem Crimpen mit dem Heißluftfön erwärmen, damit die
Stoßverbinder wasserdicht verschweißt werden.
1
Kabelbaum aus der
Frontverkleidung am Fahrzeug
verlegen und mit Kabelbinder
sichern.

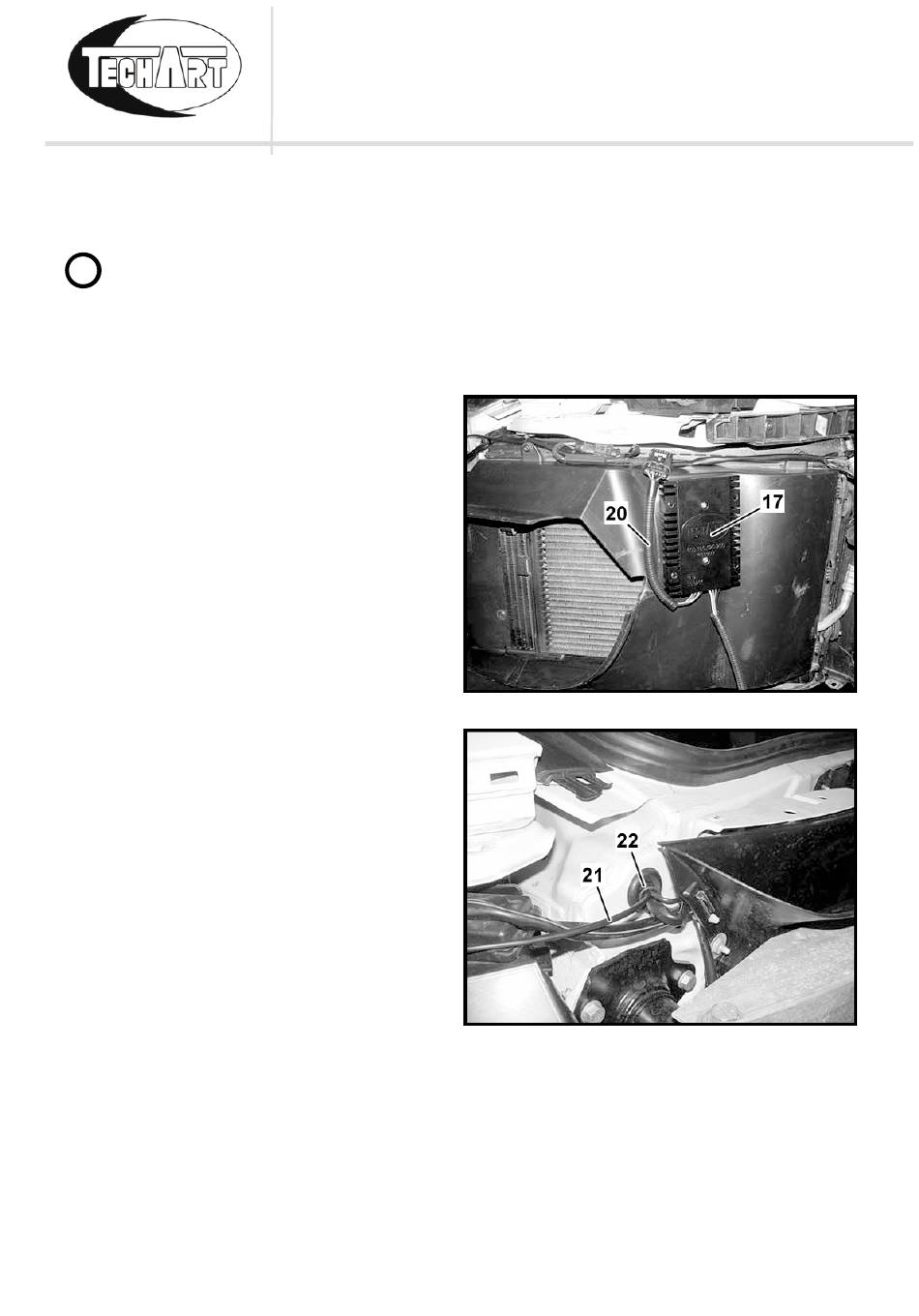

2
Den TECHART Kabelbaum
097.180.180.500 (20) auf der
einen Seite mit dem Original
Kabelbaum, auf der anderen Seite
mit dem TECHART Steuergerät
(17) verbinden und mit
Kabelbinder sichern.
3
Alle Verkleidungen vorn aus dem
Kofferraum ausbauen.
4
DVD Player abschrauben und zur
Seite legen.
5
Die beiden roten Kabel (21) durch
die Kabeldurchführung (22),
Fahrtrichtung links, in den
Kofferraum vorn verlegen.
TECHART Version 01
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht
Abb. 11
Abb. 12
Seite 15 von 20
