8

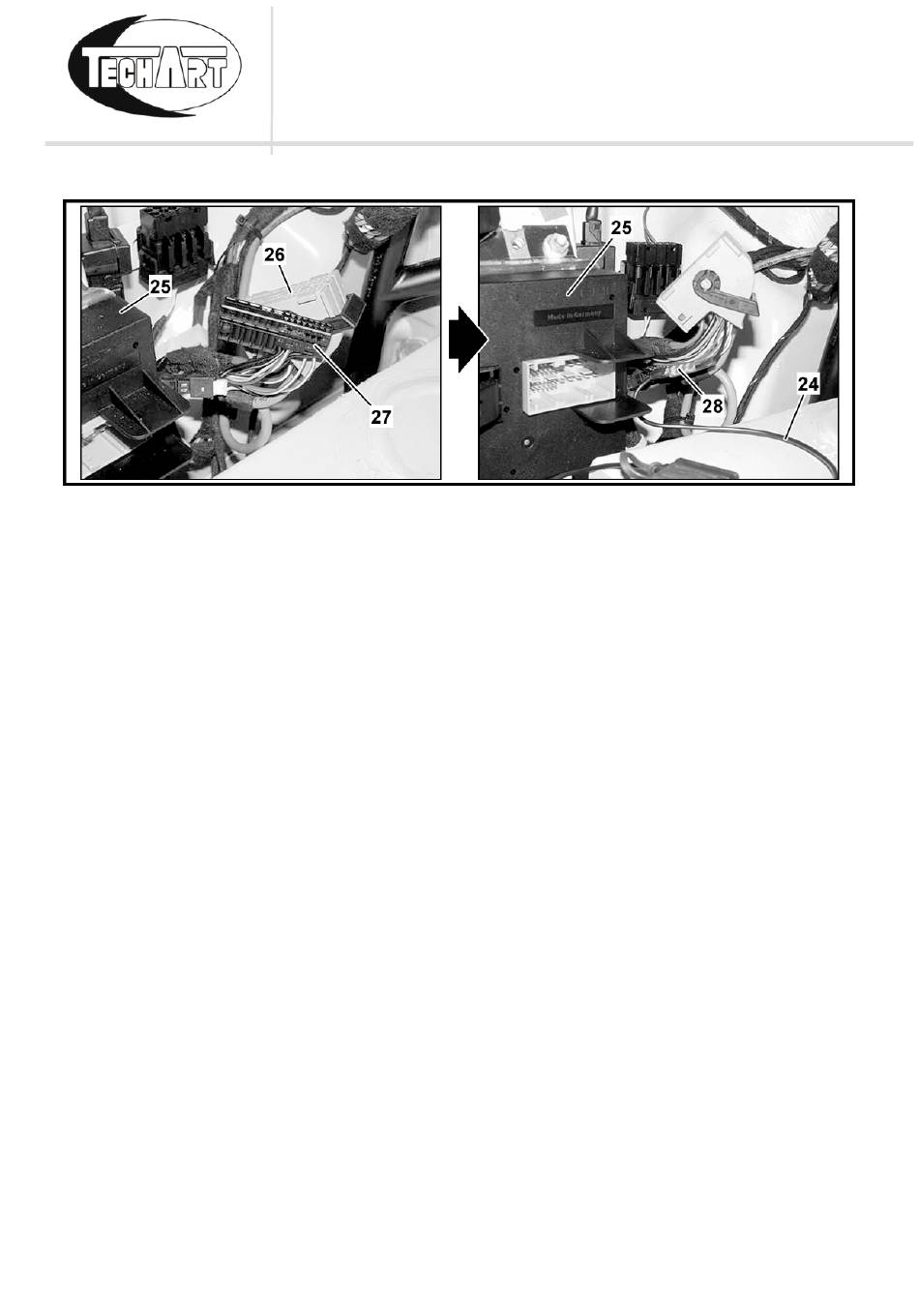

Die Abdeckungen vom Bugsteuergerät (25) abnehmen.
9
Den blauen Stecker (26) vom Bugsteuergerät (25) abziehen.
10 Die schwarze Kabelleiste (27) aus dem blauen Stecker (26) ausclipsen.
11 Die andere Leitung des TECHART Sicherungshalters (24) mit der Leitung in Pin
35 (schwarzes Kabel; 0,75 mm; Klemme 15) der schwarzen Kabelleiste (27), mit
einem Quetschverbinder (28) verbinden.
12 Schwarze Kabelleiste (27) wieder in blauen Stecker (26) einclipsen und in das
Bugsteuergerät (25) einstecken.
13 TECHART Sicherungshalter (24) so verlegen das er entweder unter dem DVD
Player oder im Bereich vom Massepunkt liegt.
14 TECHART Sicherungshalter (24) mit Kabelbinder sichern.
15 Den Kofferraum wieder zusammenbauen.
16 Die Frontverkleidung vor dem Fahrzeug platzieren und die elektrischen
Verbindung zwischen TECHART Multifunktionales Tagfahrlicht und dem
TECHART Steuergerät verbinden.
17 Das Kabel mit einem Kabelbinder an der Scheinwerferreinigungsdüse sichern.
TECHART Version 01
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht
Abb. 14
Seite 17 von 20
