3.2 Montage TECHART Steuergerät
1
Die beiden Luftführungen rechts
und links ausbauen.
2
TECHART Steuergerät
000.180.120.200 (17)
positionieren (siehe Bild).
3
Die Befestigungsbohrungen an
den Luftführungen (18)
anzeichnen und mit d = 8 mm
bohren.
4
Am TECHART Steuergerät
000.180.120.200 (17) die
Befestigungsbohrungen (siehe
Kreise) mit Gewinde M6 bohren.
5
TECHART Steuergeräte
000.180.120.200 (17) von der
Innenseite außen an die
Luftführung (18) mit Schrauben
M6x8 anschrauben.
TECHART Version 01
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht

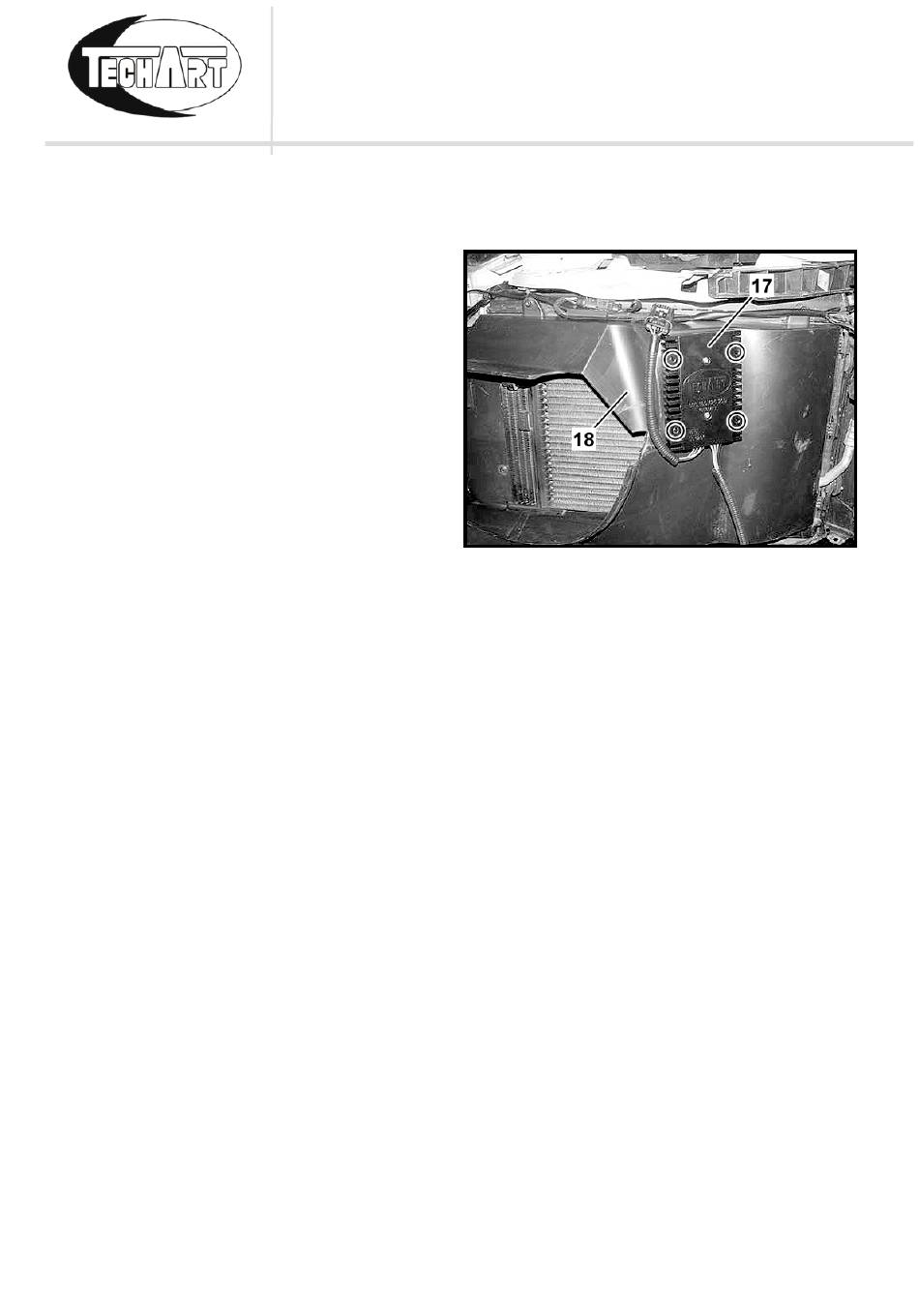

Abb. 09
Seite 13 von 20
