LaserLiner VideoControl-Master Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. LaserLiner Anleitungen
  4. Prüfgeräte
  5. VideoControl-Master
  6. Bedienungsanleitung

LaserLiner VideoControl-Master Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für VideoControl-Master:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
60
200
5"

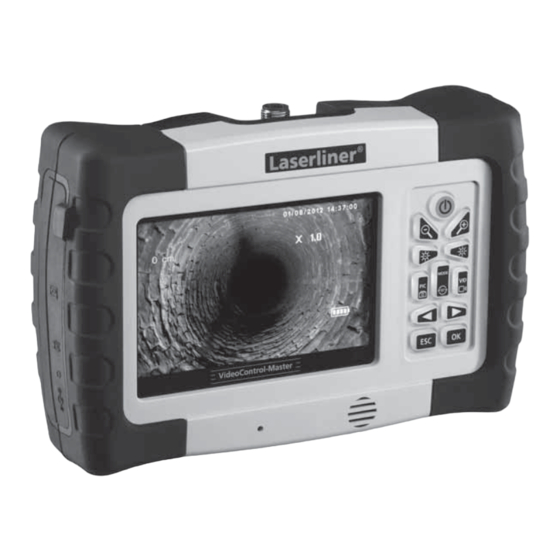

VideoControl-Master
ø 11
DE
02
GB
14
NL
26
DK
38
FR
50
ES
62
IT
74
PL
86
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LaserLiner VideoControl-Master

Inhaltszusammenfassung für LaserLiner VideoControl-Master

  • Seite 1 VideoControl-Master ø 11 5"...
