Microscope monoculaire, modèle 400 1003274
Instructions d'utilisation
03/13 ALF
1. Consignes de sécurité
•
Ne brancher le microscope qu'à des prises
de courant mises à la terre.
Prudence ! L'éclairage se réchauffe pendant
l'utilisation. Risques de brûlures!
•
Pendant et après l'utilisation du microscope,
ne pas toucher la lampe.
2. Description, caractéristiques techniques
Le microscope monoculaire permet d'observer
des objets en deux dimensions (coupes fines de
plantes ou d'animaux) avec un agrandissement
40 à 1500x.
Support : Bâti support entièrement métallique.
Grande robustesse. Mise au point : rapide par
pignon/crémaillère à roulement à billes, fine par
vis micrométrique à commandes coaxiales de
All manuals and user guides at all-guides.com
® PHYSICS
précision avec frein de serrage. Butée de pro-
tection réglable. Mise au point : 15 mm ; gradua-
tion de la mise au point fine : 0,002 mm
Tube : Observation monoculaire inclinée 30°,
tête orientable à 360°
Oculaire : 2 oculaires à grand champ (WF 10 x
18 mm et WF 15 x 13 mm)
Objectifs : Tourelle revolver avec 4 objectifs
achromatiques 4x / 0,10, 10x / 0,25, 40x / 0,65,
100x / 1,25 immersion d'huile (avec protection
de la préparation)
Grossissement : 40x – 1500x
Platine : 132 x 145 mm
mouvements orthogonaux x-y, à commandes
coaxiales, plage de réglage 50 x 76 mm
Eclairage : Ampoule halogène 6 V, 20 W, ré-
glable et intégrée au pied; alimentation univer-
selle 85 à 265 V, 50/60 Hz
1

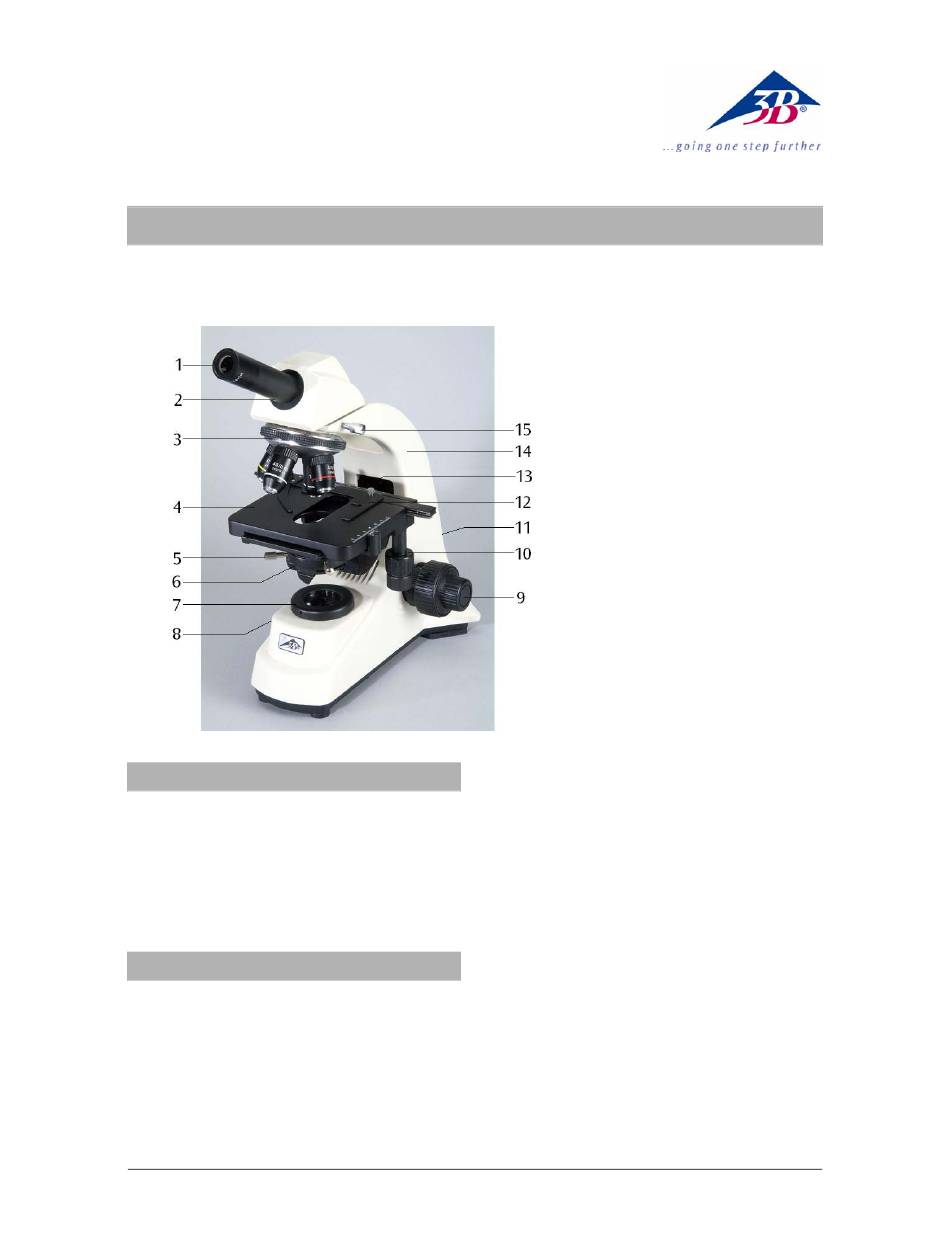

1 Oculaire
2 Tube
3 Revolver avec objectifs
4 Platine
5 Vis de fixation du condenseur
6 Condenseur avec diaphragme à
iris et porte-filtre
7 Module de la lampe
8 Régulateur d'éclairage
9 Boutons de mise au point avec
frein d'arrêt
10 Mise au point coaxiale de la
platine
11 Interrupteur secteur
12 Surplatine
13 Vis de serrage de la platine
14 Support
15 Vis de fixation de la tête du mi-
croscope
2
