3B SCIENTIFIC
Microscopio monocular, Modelo 400 1003274
Instrucciones de uso
03/13 ALF
1. Aviso de seguridad
• El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.
¡Atención! La lámpara se recalienta durante del
uso. ¡Peligro de quemaduras!
• No toque la lámpara durante o tras el uso
del microscopio.
2. Descripción, datos técnicos
El microscopio monocular
observación bidimensional de objetos (cortes
delgados de tejido animal o vegetal) ampliados
entre 40 y 1500 veces.
Soporte: Soporte de metal macizo, brazo
soporte de montaje fijo en el pedestal;
focalización por medio de ambos botones
coaxiales para accionamiento burdo y fino con
cojinete de bolas y freno de enclavamiento; tope
ajustable para protección del portaobjetos y de
All manuals and user guides at all-guides.com
® PHYSICS
los objetivos. Alcance de focalización: 15 mm;
divisiones de la focalización 0,002 mm
Tubo: Observación oblicua monocular de 30°,
cabezal giratorio en 360°
Ocular: Ocular de campo amplio WF 10x 18
mm y WF 15x 13 mm
Objetivos:
objetivos acromáticos 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x / 1,25 inmersión en aceite (con
protección de muestras)
Magnificación: 40x – 1500x
Mesa de objetos: Mesa cruzada x-y, 132x145
permite la
mm
perpendiculares a la mesa portaobjetos, gama
de ajuste 50x76 mm
Iluminación: Lámpara halógena de 6 V, 20 W
regulable, integrada en el pedestal; alimentación
de tensión de 85 V hasta 265 V, 50/60 Hz
Condensador: Condensador de tipo Abbe
N.A.1,25 con diafragma de iris, portafiltros y

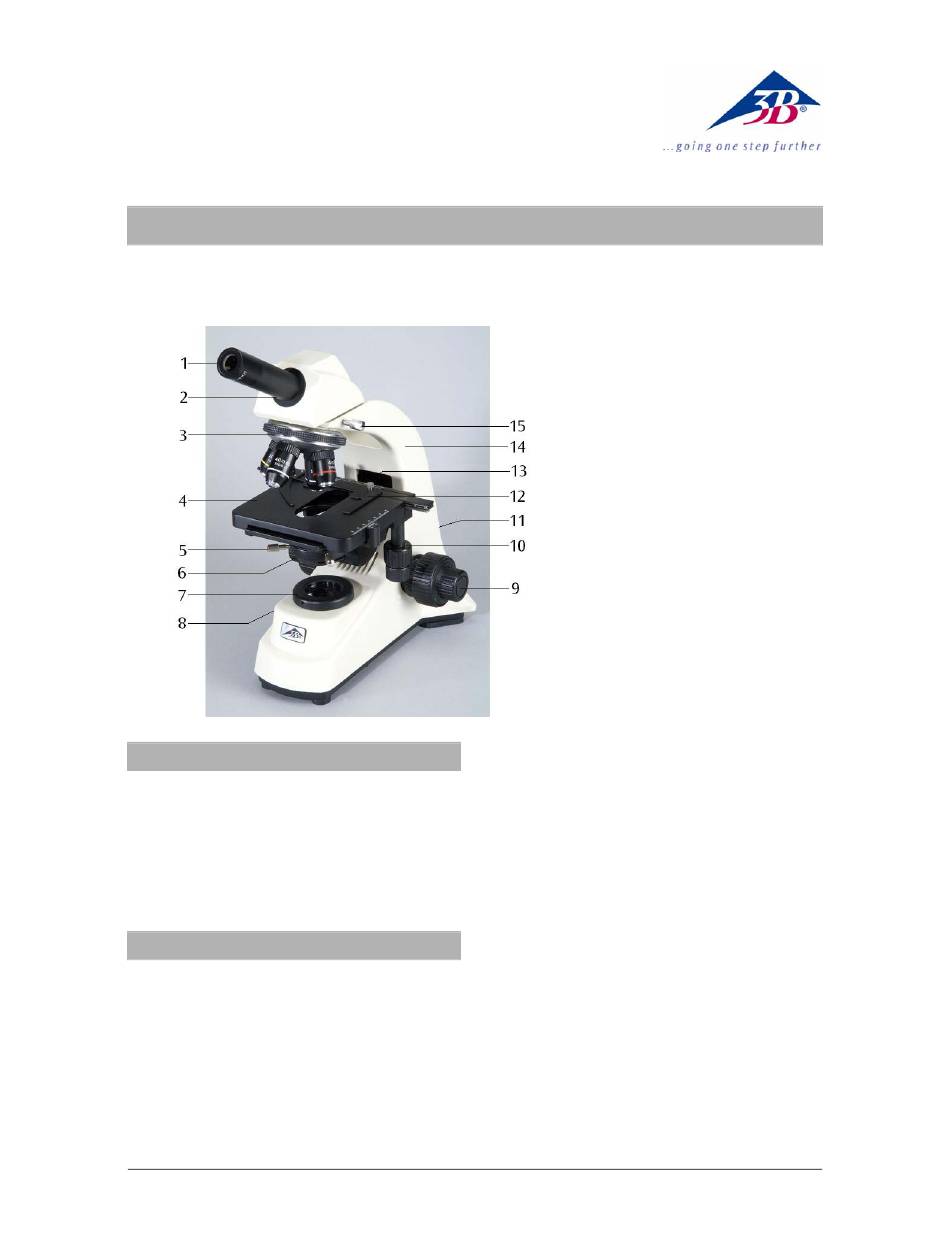

1
1 Ocular
2 Tubo
3 Revólver portaobjetivos
4 Mesa de objetos
5 Tornillo de sujeción del
condensador
6 Condensador con diafragma iris y
portafiltros
7 Iluminación
8 Regulador de iluminación
9 Mando de ajuste fino y burdo con
freno de fijación
10 Ajuste coaxial de la mesa de
objetos
11 Interruptor de red
12 Portaobjeto
13 Tornillo de sujeción de la mesa
de objetos
14 Soporte
15 Tornillo de sujeción del cabezal
del microscopio
Revólver portaobjetivos
2
, con portaobjeto y botones de ajuste
2
con 4
