Microscopio monoculare, modello 400 1003274
Istruzioni d'uso
03/13 ALF
1. Norme di sicurezza
•
L'allacciamento elettrico del microscopio
può essere effettuato solo ad una presa col-
legata a terra.
Attenzione! La lampada si riscalda durante l'uso.
Pericolo di ustioni!
•
Non toccare la lampada durante e al termine
de l'uso del microscopio.
2. Descrizione, dati
Il microscopio monoculare
l'osservazione bidimensionale di oggetti (sezioni
sottili di piante o animali) con ingrandimento da
40 a 1500 volte.
Stativo: Robusto stativo completamente in me-
tallo, braccio dello stativo fissato saldamente
alla base; messa a fuoco attraverso manopole
coassiali per regolazione macrometrica e mi-
crometrica separate poste ai lati dello stativo
All manuals and user guides at all-guides.com
® PHYSICS
con cuscinetto a sfere e freno di arresto; battuta
regolabile per la protezione del portaoggetti e
degli obiettivi. Campo di messa fuoco: 15 mm;
suddivisione della messa a fuoco micrometrica:
0,002 mm
Tubo: Tubo monoculare inclinato a 30°, testata
del microscopio girevole a 360°
Oculare: Oculare grande campo WF 10x 18
mm e WF 15x 13 mm
Obiettivo: Revolver portaobiettivi con quattro
obiettivi acromatici 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x /1,25 immersione olio (con protezio-
ne del preparato)
consente
Ingrandimento: 40x – 1500x
Tavolino portaoggetti: Piatto mobile x-y, 132 x
145 mm
regolazione coassiali verticali rispetto al tavolino
portaoggetti, campo di regolazione 50 x 76mm
Illuminazione: Lampada alogena regolabile da
6 V, 20 W integrata nella base; alimentazione
universale da 85 V a 265 V, 50/60 Hz

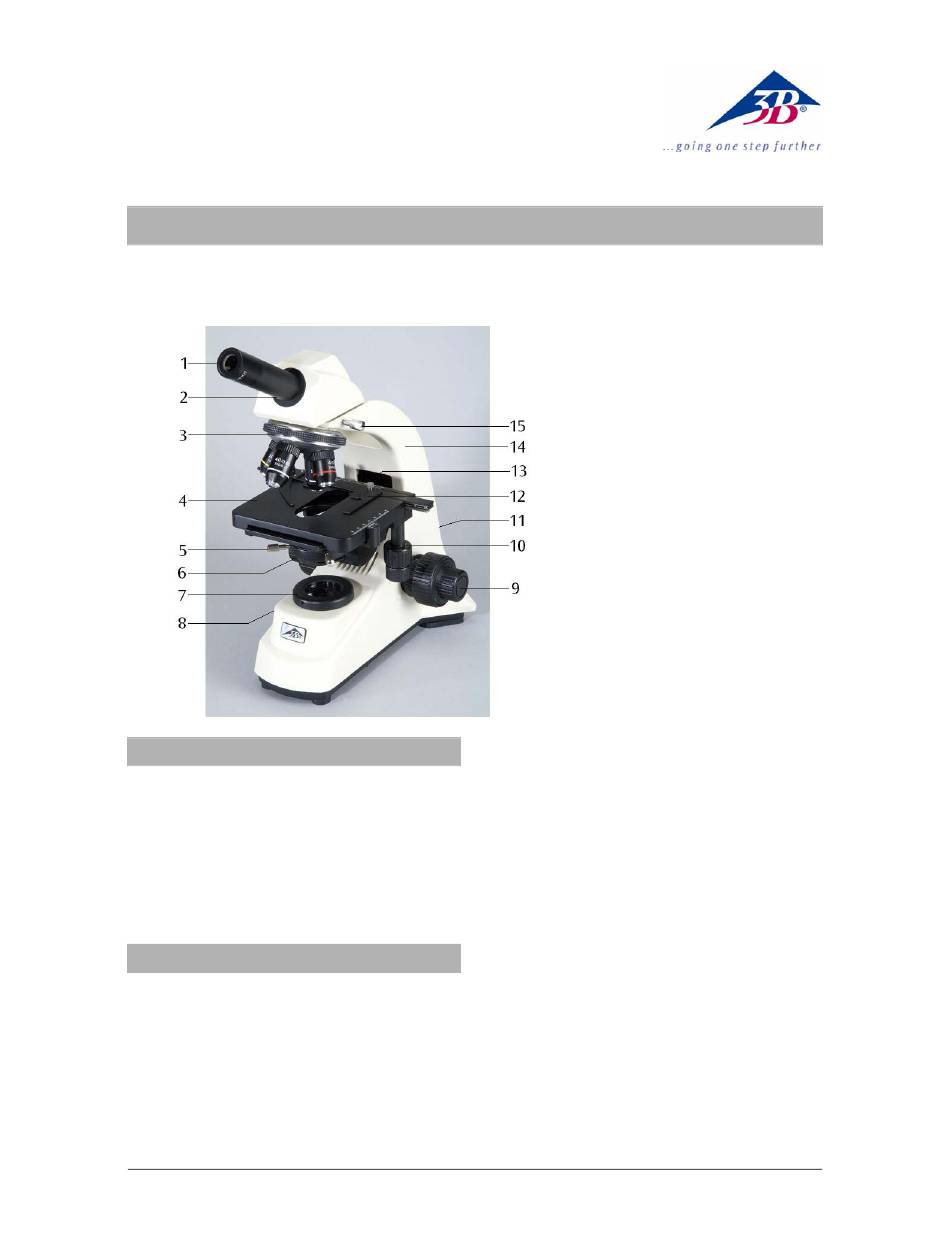

1
1 Oculare
2 Tubo
3 Revolver portaobiettivi
4 Tavolino portaoggetti
5 Vite di fissaggio del condensatore
6 Condensatore con diaframma a
iride e portafiltri
7 Illuminazione
8 Regolatore d'illuminazione
9 Regolazione macrometrica e
micrometrica con freno di arresto
10 Avanzamento coassiale del tavo-
lino portaoggetti
11 Interruttore di rete
12 Guida per oggetti
13 Vite di arresto del tavolino
14 Stativo
15 Vite di fissaggio della testata del
microscopio
2
, con guida per oggetti e manopole di
2
