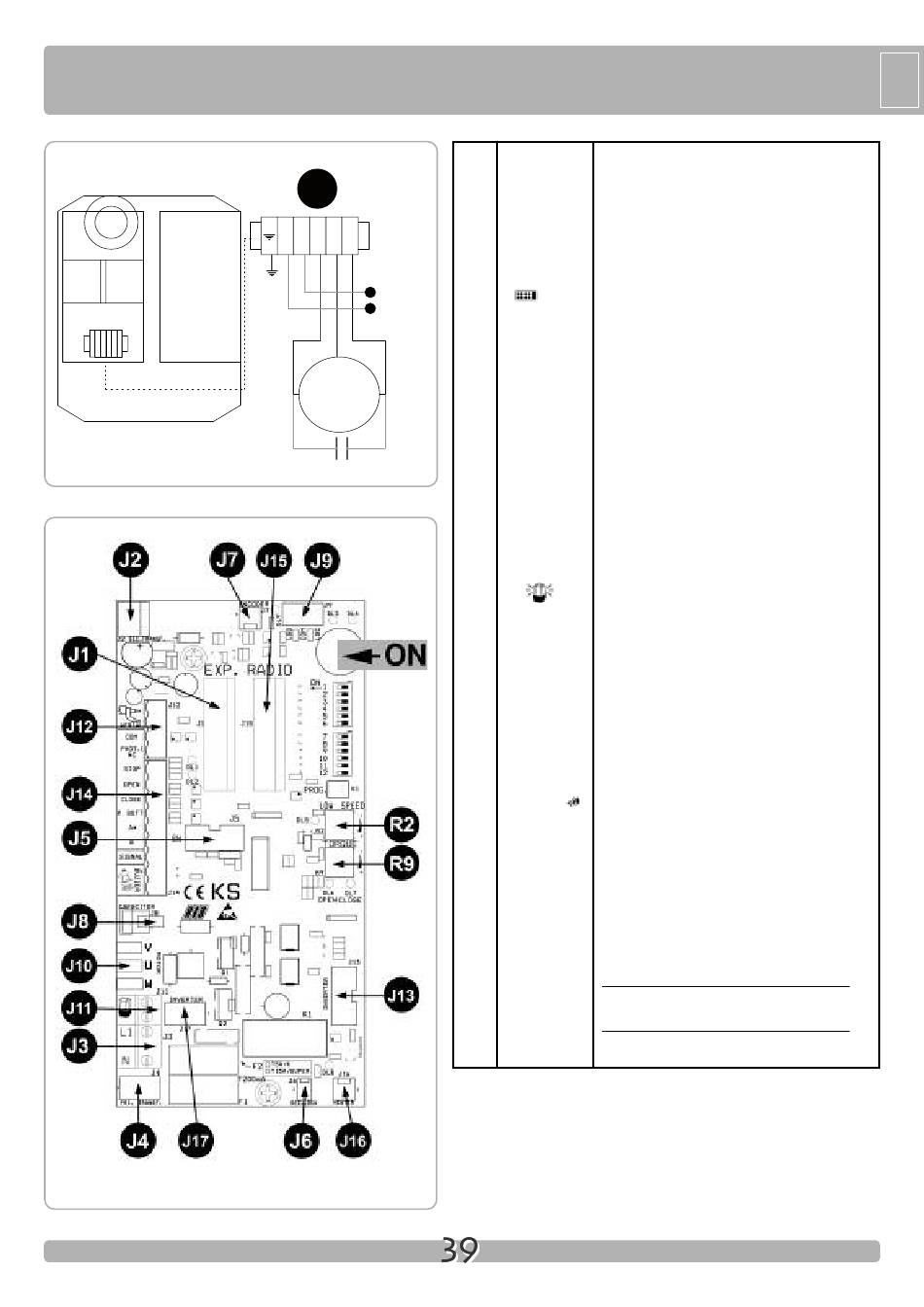

A - VERBINDUNGEN
TRASFORMATORE TOROIDALE
TF
SCHEDA KS
T1
T2
BC07050
T1-T2 = TELERUTTORI CON BOBINA A 230VAC
J18
MORSETTIERA
L1
N
V
U
W
COLLEGAMENTI
LINEA TERRA
E MOTORE
LINEA
MONOFASE
230V
MOTORE
CONDENSATORE
J1
EXP.
Anschluss für Karte EXPANDER
J2
SEC.TRANSF.
Anschluss für Sekundär Transformator
J3
L 1 - N
Speisung 230 Vac 50/60 Hz Karte KS (schon
angeschlossen)
J4
PRI.TRANSF.
Anschluss für Primär Transformator
J5
DIE ÜBERBRÜCKUNG NICHT BERÜHREN !
WENN
FUNTKTIONIERT DER OPERATOR NICHT!
J6
SEC.LOCK
Nicht befähigt
J7
ENCODER
Nicht verfügbar
J8
CAPACITOR
Den Kondensator nicht hier anschließen! An die
Klemmen des Motors anschließen.
J9
Klemmleiste-Steckschaltkupplung
Endlauf-Anschluss
LSO
Endlauf Kontakt stoppt die Motoröffnung
COM.
Allgemeine Kontakte
LSC
Endlauf Kontakt stoppt die Motorschließung
J10
MOTOR
Anschluss für die Verbindung zu
Bedienung der Motor Fernsteuerung
J11
Blinklicht (max 40W)
J12
AERIAL
Radioantenne
COM
Allgemeine Kontakte
PHOT.1 NC
Fotozellen Kontakt (NC)
J13
INVERTER
Nicht verfügbar
J14
STOP
Kontakt zu Schaltknopf Stopp (NC)
OPEN
Kontakt zu Schaltknopf für die Öffnung (NA)
CLOSE
Kontakt zu Schaltknopf für die Schließung (NA)
K BUTT.
Kontakt zu Einzel Impuls (NA)
A*A
Speisung für Zubehöre 24 Vac
SIGNAL
Kontrollleuchte Tor offen 12Vdc
BUZZER
Verbindung zu Akustik (12Vdc max 200mA)
J15
RADIO
Anschluss zu Radioempfänger 24Vac
J16
HEATER
Anschluss zur Aufheizkarte
J17
INVERTER
DEN LEITUNGSSCHUTZ NICHT BERÜHREN!
J18
Speisung 230Vac 50/60Hz
L 1 - N
Klemmen für die Speisung des Motors
U-V-W
U = allgemein
R2
TRIMMER
NICHT BEFÄHIGT MIT SUPER 3600 FAST
LOW SPEED
R9
TRIMMER
NICHT BEFÄHIGT MIT SUPER 3600 FAST
TORQUE
