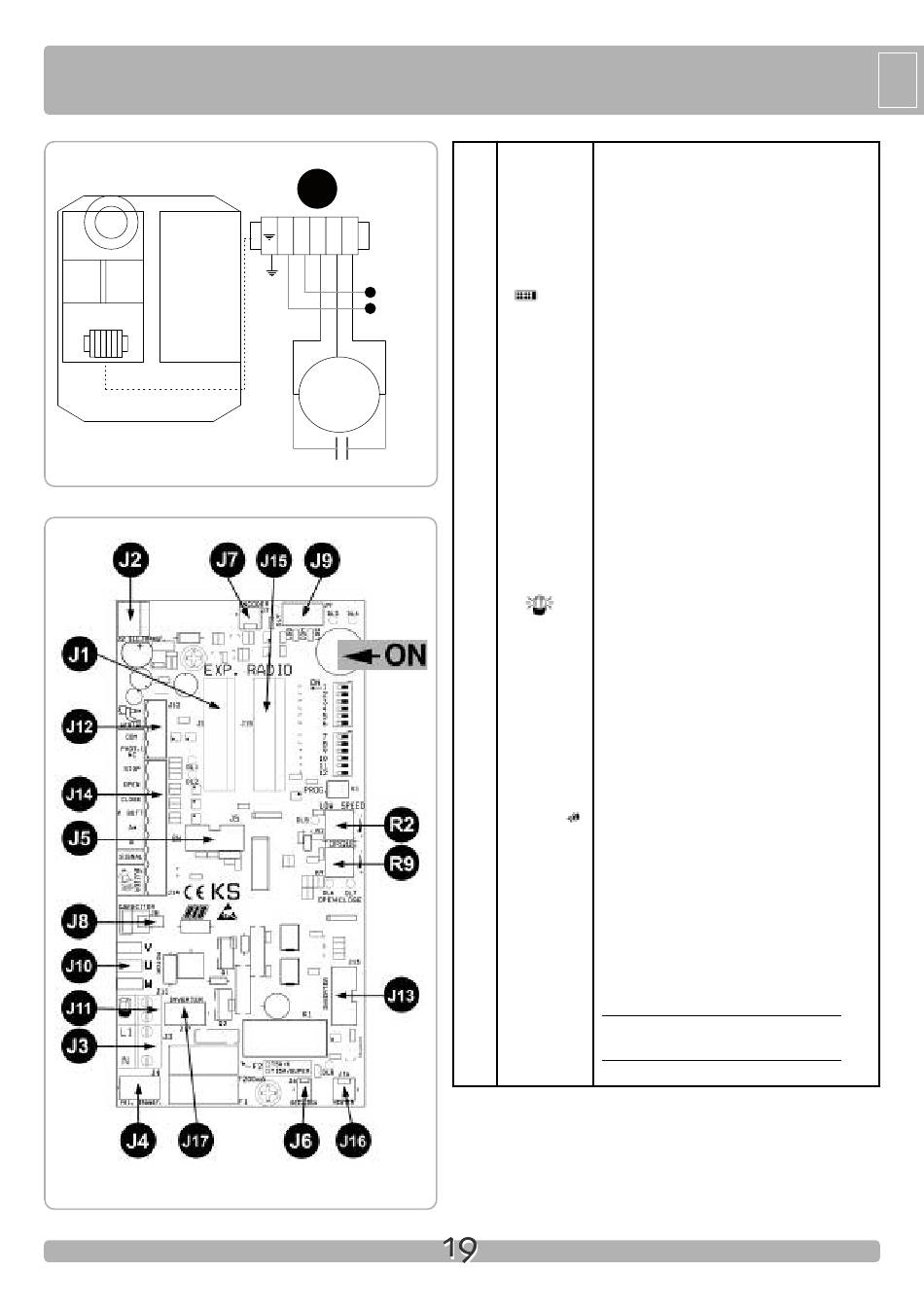

RIB SUPER 3600 FAST Montageanleitung Seite 19

A - BRANCHEMENTS
TRASFORMATORE TOROIDALE
TF
SCHEDA KS
T1 T2
BC07050
T1-T2 = TELERUTTORI CON BOBINA A 230VAC
J18
MORSETTIERA
L1 N V U W
COLLEGAMENTI
LINEA TERRA
E MOTORE
LINEA
MONOFASE
230V
MOTORE
CONDENSATORE
J1 EXP. Connecteur pour fiche EXPANDER
J2 SEC.TRANSF. Connecteur pour transformateur secondaire
J3 L 1 - N Alimentation 230 Vac 50/60 Hz fiche KS (déjà
connectée)
J4 PRI.TRANSF. Connecteur pour transformateur primaire
J5 NE PAS TOUCHER LA LIAISON ! SI ON LA
RETIRE, L'OPERATEUR NE FONCTIONNE PAS!
J6 SEC.LOCK Non habilité
J7 ENCODER Non disponible
J8 CAPACITOR Ne pas raccorder le condensateur ici ! Le
raccorder aux bornes du moteur.
J9 Serre-câbles
raccordement fin de course
LSO
Contact fin de course qui arrête l'ouverture du
moteur
COM. Commun des contacts
LSC Contact fin de course qui arrête la fermeture du
moteur
J10 MOTOR Connecteur pour raccordement télérupteurs
commande Moteur
J11 Clignotant (max 40W)
J12 AERIAL Antenne radio
COM Commun des contacts
PHOT.1 NC Contact photocellules (NC)
J13 INVERTER Non disponible
J14 STOP Contact bouton stop (NC)
OPEN Contact bouton d'ouverture (NA)
CLOSE Contact bouton de fermeture (NA)
K BUTT. Contact impulsion simple (NA)
A*A Alimentation accessoires à 24Vac
SIGNAL
Voyant portail ouvert 12Vdc
BUZZER Raccordement avertisseur sonore (12Vdc max
200 mA)
J15 RADIO Connecteur pour radio récepteur 24Vac
J16 HEATER Connecteur pour Fiche réchauffeur
J17 INVERTER NE PAS TOUCHER LA PROTECTION !
J18 L 1 - N Alimentation 230Vac 50/60Hz
Bornes pour alimentation moteur
U-V-W
U = commun
R2 TRIMMER NON HABILITE AVEC SUPER 3600 FAST
LOW SPEED
R9 TRIMMER NON HABILITE AVEC SUPER 3600 FAST
TORQUE
à enclenchement pour
F F
