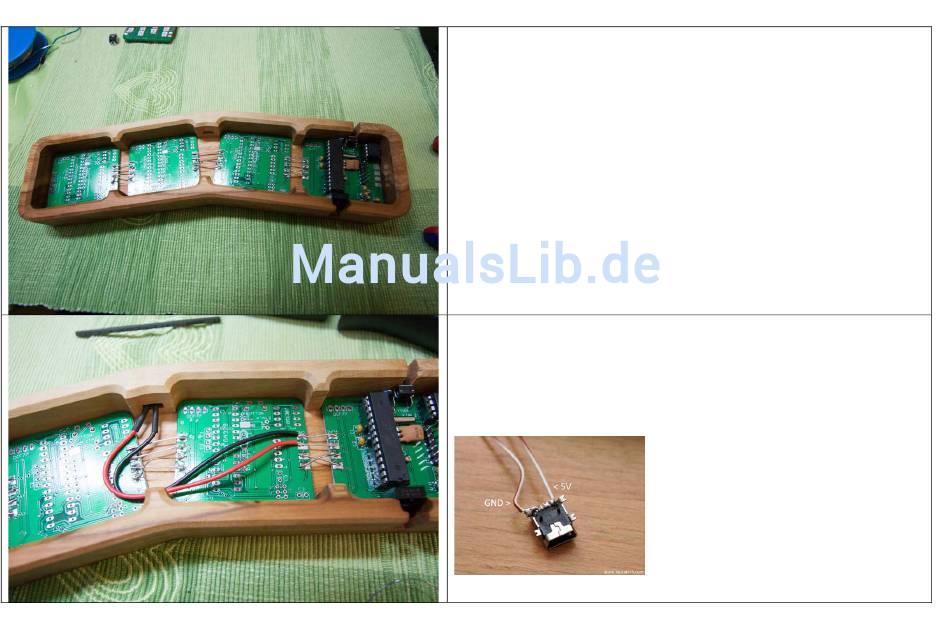

Die Platinen werden dann von unten ins Gehäuse gelegt. Die Verbindung
der Platinen untereinander kann mit Hilfe von abgeschnittenen
Widerstandsbeinchen oder aber etwas Silberdraht erfolgen.
ACHTUNG: Die oberen beiden Pads werden direkt miteinander verbunden,
die unteren Beiden werden über Kreuz verbunden (siehe Foto).
In der Mitte des Gehäuses wird die Mini-USB Buchse eingesetzt und mit
zwei Kabeln versehen. Die Kabel (5V und Masse) werden dann an eine der
Verbindungen der Einzelplatinen angelötet (Masse oben, 5V darunter -
siehe Bild).
