Nixie Clock Acryl Lötanleitung Seite 3

Werbung

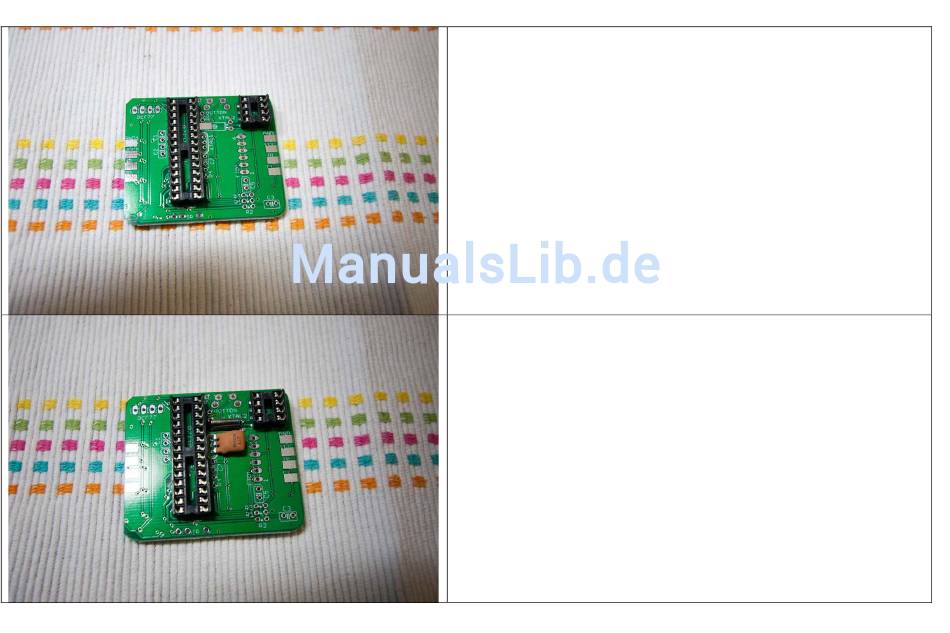

Begonnen wird mit den beiden Fassungen für Atmega und Echtzeituhr.
Beide werden entsprechend der nebenstehenden Abbildung mit allen
Beinchen verlötet.
Nun werden Resonator und Uhrenquarz verlötet. Der Uhrenquarz muss
mit seinem Gehäuse auf das nebenstehende Massepad gelötet werden.
Lötfett hilft, damit das Gehäuse das Zinn aufnimmt.
Das Auflöten sollte so schnell wie möglich erfolgen, da bei zu großem
Hitzeeintrag die Gefahr besteht, dass sich der Quarz von innen selbst
ablötet und somit unbrauchbar wird.
