INSTRUKCJA
montaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
Łączenie przewodów
ISO
PN
1
L
Kierunkowskazy lewe
2
+
Tylne światła przeciwmgłowe
3
31
Masa
4
R
Kierunkowskazy prawe
5
58R
Światła pozycyjne prawe
6
54
Światła hamowania
7
58L
Światła pozycyjne lewe
12
8
B
6
5
13
A
13
Hak holowniczy przeznaczony jest do zamontowania w samochodzie:
SEAT CORDOBA, 4 drz., produkowanym od 1994 do 01.1996r., nr katalogowy
SC40A i słuŜy do ciągnięcia przyczep o masie całkowitej do 1200 kg i nacisku
na kulę max 50 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę haka holowniczego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność haków holowniczych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
7
B
13
4
1
11
9
14

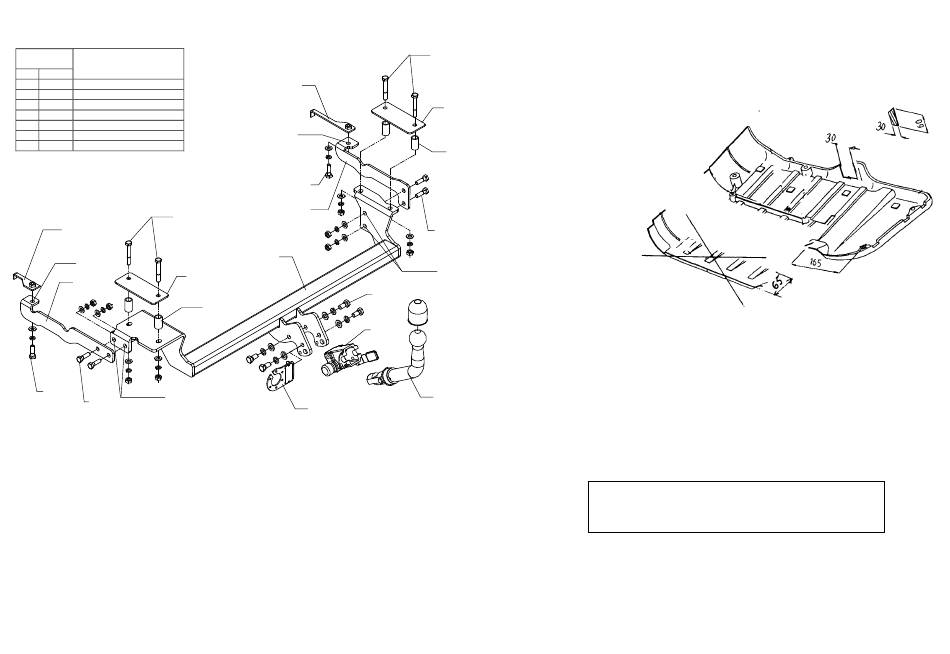

Rys. 1
3
Kolejność czynności przy montaŜu
1.
Od spodu samochodu odkręcić plastikową maskownicę;
- w lewej i prawej podłuŜnicy znajdują się po dwa zaślepione otwory ø13mm oraz po
12
jednym otworze w kształcie elipsy, naleŜy je udroŜnić, a następnie poprzez otwory
ø13mm wywiercić przelotowo do bagaŜnika wiertłem ø13mm.
UWAGA! Przed przystąpieniem do wiercenia naleŜy odchylić wykładzinę dywanową z
bagaŜnika.
6
2.
Wywiercone otwory w
bagaŜniku
rozwiercić
wiertłem ø22mm. W tak
przygotowane
otwory
9
wsunąć tulejki ø22mm,
L=37mm oraz nałoŜyć
nakładki (poz. 6) jak
pokazano na rysunku.
PrzełoŜyć
śruby
M10x70mm (poz. 12).
13
3.
Na
wystające
śruby
nałoŜyć główną belkę
haka (poz. 1) i skręcić
A
luźno.
4.
Do tak przygotowanego
haka
przykręcić
wsporniki boczne (poz. 4 i 5), jak pokazano na rysunku. Skręcić śrubami M10x35mm (poz.
13) przez otwory A. Przykręcić śrubami M10x35mm (poz. 13) przez otwory B z
wysięgnikami (poz. 7 i 8) umieszczonymi w podłuŜnicach. Wysięgniki wsunąć poprzez
podłuŜne otwory.
5.
Przykręcić korpus automatu (poz. 14) śrubami M12x25mm (poz. 11) wraz z blachą pod
gniazdo (poz. 3). Zamocować kulę zgodnie z instrukcją dołączaną do haka z końcówką
2
szybkodemontowalną.
6.
Dokręcić wszystkie śruby z momentem podanym w tabeli.
7.
Zamontować maskownice po uprzednim wycięciu jej fragmentów jak pokazano na rys. 2.
8.
Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie z instrukcją
fabryczną samochodu (zaleca się wykonani w ASO).
9.
Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
Po
zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów" właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące haka holowniczego po około 1 000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Rys. 2
