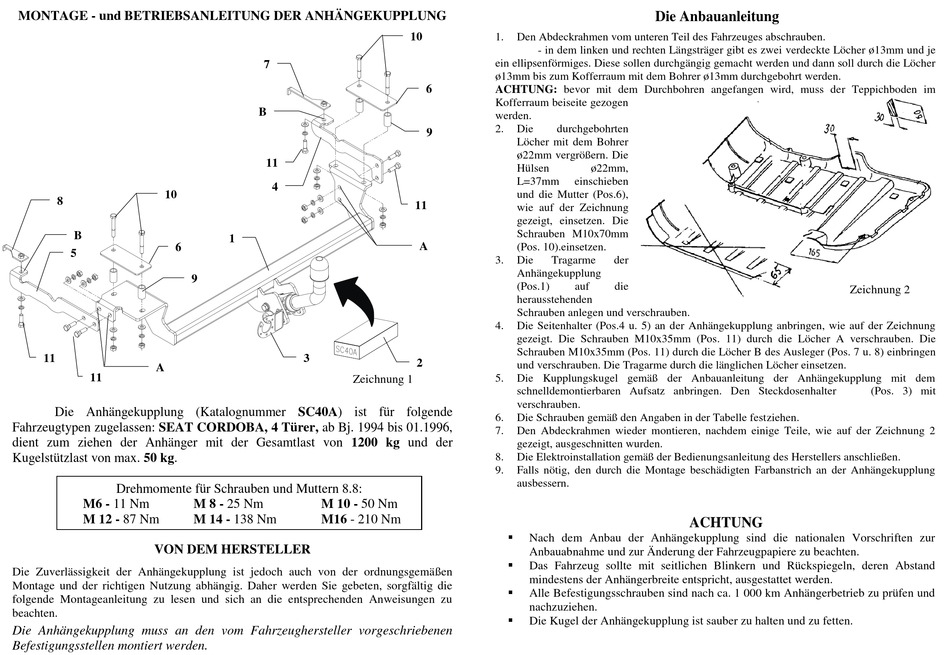

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
10
8
B
6
5
9
11
A
11
Die Anhängekupplung (Katalognummer SC40A) ist für folgende
Fahrzeugtypen zugelassen: SEAT CORDOBA, 4 Türer, ab Bj. 1994 bis 01.1996,
dient zum ziehen der Anhänger mit der Gesamtlast von 1200 kg und der
Kugelstützlast von max. 50 kg.
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm
M 12 - 87 Nm
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
7
B
11
4
1
3
Zeichnung 1
M 8 - 25 Nm
M 10 - 50 Nm
M 14 - 138 Nm
M16 - 210 Nm
10
1.
Den Abdeckrahmen vom unteren Teil des Fahrzeuges abschrauben.
- in dem linken und rechten Längsträger gibt es zwei verdeckte Löcher ø13mm und je
ein ellipsenförmiges. Diese sollen durchgängig gemacht werden und dann soll durch die Löcher
ø13mm bis zum Kofferraum mit dem Bohrer ø13mm durchgebohrt werden.
6
ACHTUNG: bevor mit dem Durchbohren angefangen wird, muss der Teppichboden im
Kofferraum beiseite gezogen
werden.
2.
Die
durchgebohrten
9
Löcher mit dem Bohrer
ø22mm vergrößern. Die
Hülsen
L=37mm
einschieben
und die Mutter (Pos.6),
11
wie auf der Zeichnung
gezeigt, einsetzen. Die
Schrauben M10x70mm
A
(Pos. 10).einsetzen.
3.
Die
Tragarme
Anhängekupplung
(Pos.1)
auf
herausstehenden
Schrauben anlegen und verschrauben.
4.
Die Seitenhalter (Pos.4 u. 5) an der Anhängekupplung anbringen, wie auf der Zeichnung
gezeigt. Die Schrauben M10x35mm (Pos. 11) durch die Löcher A verschrauben. Die
Schrauben M10x35mm (Pos. 11) durch die Löcher B des Ausleger (Pos. 7 u. 8) einbringen
2
und verschrauben. Die Tragarme durch die länglichen Löcher einsetzen.
5.
Die Kupplungskugel gemäß der Anbauanleitung der Anhängekupplung mit dem
schnelldemontierbaren Aufsatz anbringen. Den Steckdosenhalter
verschrauben.
6.
Die Schrauben gemäß den Angaben in der Tabelle festziehen.
7.
Den Abdeckrahmen wieder montieren, nachdem einige Teile, wie auf der Zeichnung 2
gezeigt, ausgeschnitten wurden.
8.
Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers anschließen.
9.
Falls nötig, den durch die Montage beschädigten Farbanstrich an der Anhängekupplung
ausbessern.
Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Die Anbauanleitung
ø22mm,
der
die
ACHTUNG
Zeichnung 2
(Pos. 3) mit
