7.0 Pflege und Wartung
Die Wartung und Wartungsintervalle sind entsprechend den Anforderungen vom Betreiber
festzulegen.
ACHTUNG !
- vor Montage- und Reparaturarbeiten Punkte 10.0 und 11.0 beachten !
- vor Wiederinbetriebnahme Punkt 6.0 beachten
Gewinde und Dichtflächen sind vor der Montage mit temperaturbeständigem
Gleitmittel (z.B. „OKS ANTI Seize-Paste" weiss/metallfrei) einzustreichen.
7.1 Demontage/Montage der Baugruppe Absperrventil kpl.
(siehe Bild 8 Seite 7 - Bild 9 Seite 7)
- Spindel (Pos. 11) bis zum Anschlag voll öffnen.
- Herausschrauben der Baugruppe Absperrventil kpl. (Pos. 8) aus dem Gehäuse (Pos. 1)
durch Linksdrehung.
- Herausnehmen der Grafiteinlage (Pos. 117).
- Herausschrauben der Hohlschraube (Pos. 14) mittels AWH Montageschlüssel.
- Herausnehmen des Sitzes (Pos. 3).
- Die Montage erfolgt in umgekehrter Reihenfolge (siehe Punkt 7.6).

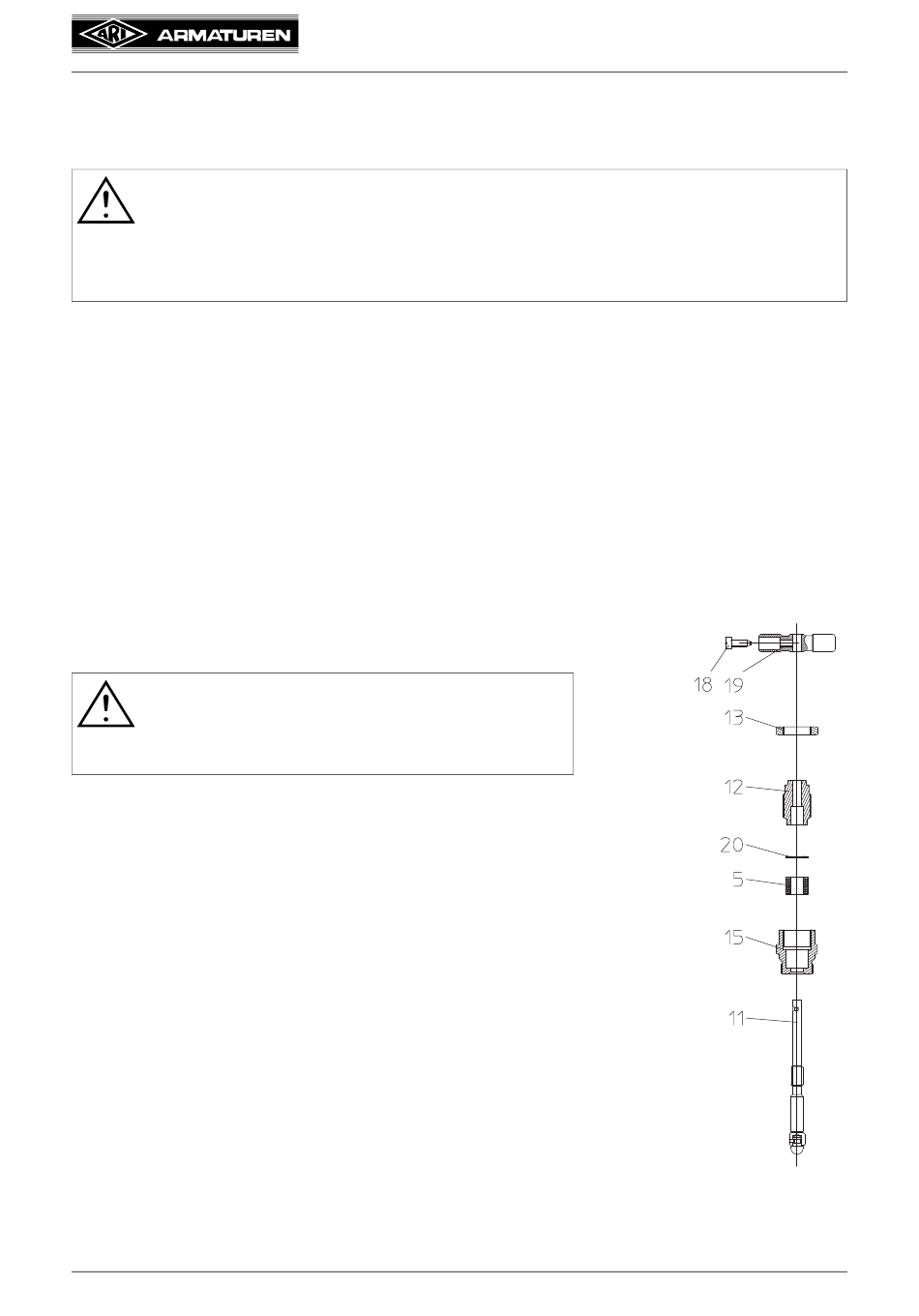

7.2 Austausch der Packungsringe
- Demontage der Baugruppe Absperrventil kpl. (Pos. 8)
gemäß Punkt 7.1.
ACHTUNG !
Beschädigungen der Spindeloberfläche und der
Packungsraumoberfläche sind unbedingt zu
vermeiden.
- Spindel (Pos. 11) in Schließrichtung drehen.
- Lösen der Zylinderschraube (Pos. 18).
- Abziehen des Handgriffes (Pos. 19) von der Spindel (Pos. 11).
- Lösen der Sicherungsmutter (Pos. 13).
- Herausschrauben der Gewindebuchse (Pos. 12).
- Herausziehen der Spindel (Pos. 11) nach unten aus der
Gewindebuchse (Pos. 12).
- Demontage des Deckringes (Pos. 20)
und der Packungsringe (Pos. 5).
- Reinigung des Packungsraumes und der Spindeloberfläche.
- Spindel (Pos. 11) in Einschraubstück (Pos. 15) schieben und neue
Packungsringe (Pos. 5) einbringen.
- Die Montage erfolgt in umgekehrter Reihenfolge (siehe Punkt 7.6).
