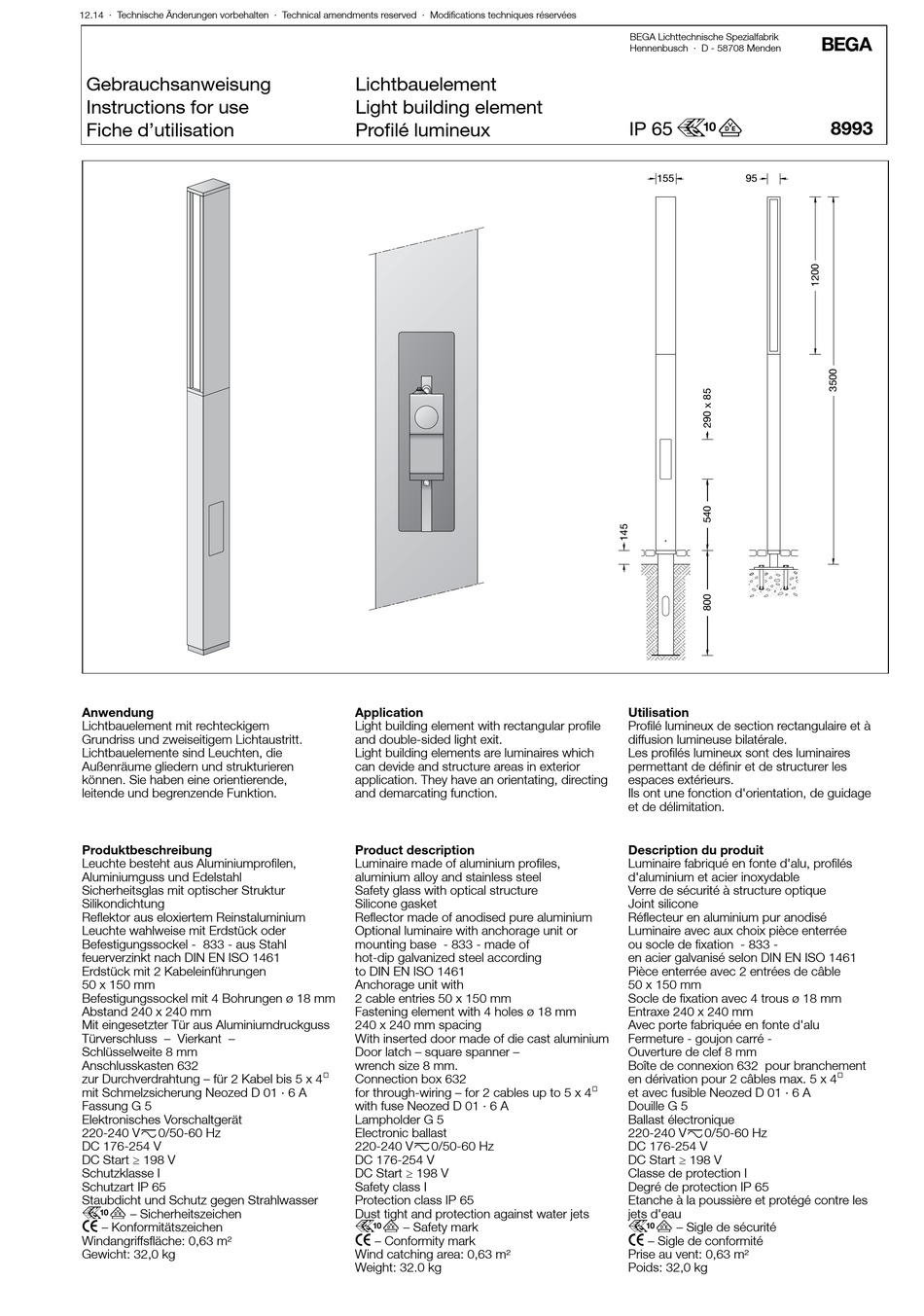

BEGA 8993 Gebrauchsanweisung

12.14 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Anwendung

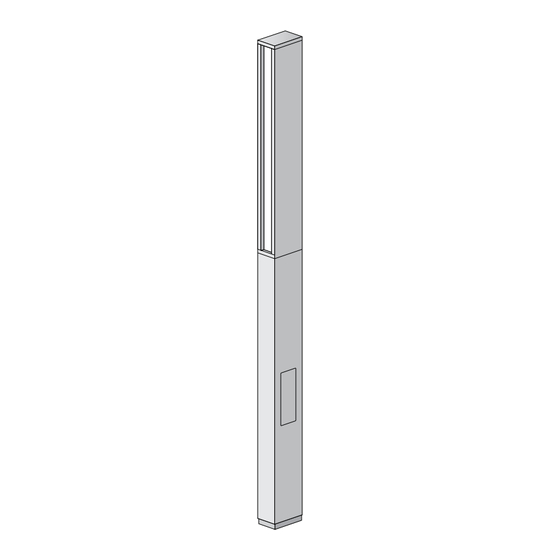

Lichtbauelement mit rechteckigem
Grundriss und zweiseitigem Lichtaustritt.
Lichtbauelemente sind Leuchten, die
Außenräume gliedern und strukturieren
können. Sie haben eine orientierende,
leitende und begrenzende Funktion.
Produktbeschreibung
Leuchte besteht aus Aluminiumprofilen,
Aluminiumguss und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Leuchte wahlweise mit Erdstück oder
Befestigungssockel - 833 - aus Stahl
feuerverzinkt nach DIN EN ISO 1461
Erdstück mit 2 Kabeleinführungen
50 x 150 mm
Befestigungssockel mit 4 Bohrungen ø 18 mm
Abstand 240 x 240 mm
Mit eingesetzter Tür aus Aluminiumdruckguss
Türverschluss – Vierkant –
Schlüsselweite 8 mm
Anschlusskasten 632
zur Durchverdrahtung – für 2 Kabel bis 5 x 4@
mit Schmelzsicherung Neozed D 01 · 6 A
Fassung G 5
Elektronisches Vorschaltgerät
220-240 Vx0/50-60 Hz
DC 176-254 V
DC Start ≥ 198 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,63 m²
Gewicht: 32,0 kg
Lichtbauelement
Light building element
Profilé lumineux
Application
Light building element with rectangular profile
and double-sided light exit.
Light building elements are luminaires which
can devide and structure areas in exterior
application. They have an orientating, directing
and demarcating function.
Product description
Luminaire made of aluminium profiles,
aluminium alloy and stainless steel
Safety glass with optical structure
Silicone gasket
Reflector made of anodised pure aluminium
Optional luminaire with anchorage unit or
mounting base - 833 - made of
hot-dip galvanized steel according
to DIN EN ISO 1461
Anchorage unit with
2 cable entries 50 x 150 mm
Fastening element with 4 holes ø 18 mm
240 x 240 mm spacing
With inserted door made of die cast aluminium
Door latch – square spanner –
wrench size 8 mm.
Connection box 632
for through-wiring – for 2 cables up to 5 x 4@
with fuse Neozed D 01 · 6 A
Lampholder G 5
Electronic ballast
220-240 Vx0/50-60 Hz
DC 176-254 V
DC Start ≥ 198 V
Safety class I
Protection class IP 65
Dust tight and protection against water jets
r – Safety mark
c – Conformity mark
Wind catching area: 0,63 m²
Weight: 32.0 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65 r

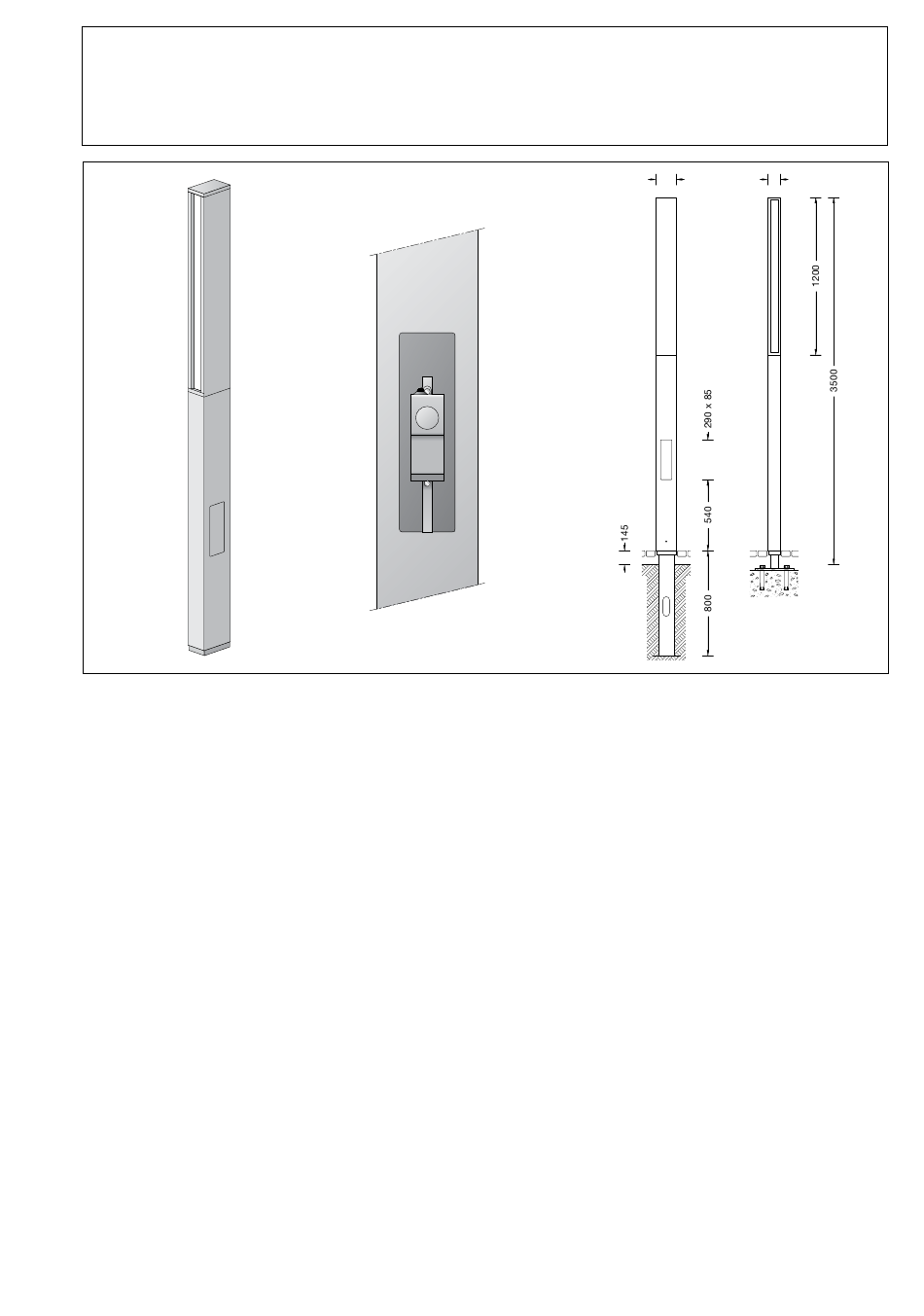

155 95
Utilisation
Profilé lumineux de section rectangulaire et à
diffusion lumineuse bilatérale.
Les profilés lumineux sont des luminaires
permettant de définir et de structurer les
espaces extérieurs.
Ils ont une fonction d'orientation, de guidage
et de délimitation.
Description du produit
Luminaire fabriqué en fonte d'alu, profilés
d'aluminium et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
Luminaire avec aux choix pièce enterrée
ou socle de fixation - 833 -
en acier galvanisé selon DIN EN ISO 1461
Pièce enterrée avec 2 entrées de câble
50 x 150 mm
Socle de fixation avec 4 trous ø 18 mm
Entraxe 240 x 240 mm
Avec porte fabriquée en fonte d'alu
Fermeture - goujon carré -
Ouverture de clef 8 mm
Boîte de connexion 632 pour branchement
en dérivation pour 2 câbles max. 5 x 4@
et avec fusible Neozed D 01 · 6 A
Douille G 5
Ballast électronique
220-240 Vx0/50-60 Hz
DC 176-254 V
DC Start ≥ 198 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent: 0,63 m²
Poids: 32,0 kg
!
8993
