BEGA 8993 Gebrauchsanweisung Seite 2

Leuchtmittel
Leuchtstofflampe
T 16 · 28 W · G 5
T 16 · 54 W · G 5
Osram: LUMILUX T5 HE 28 W
Osram: LUMILUX T5 HO 54 W
Philips: Master TL5 HE 28 W
Philips: Master TL5 HO 54 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Montage
Die Befestigung der Leuchte erfolgt
mit Erdstück oder wahlweise mit
Befestigungssockel 833 zum Aufschrauben auf
ein Fundament.
Für den elektrischen Anschluss der Leuchte ist
eine Kabellänge von ca. 1m über Oberkante
Bodenbelag ausreichend.
Der Fußpunkt der Leuchte darf nicht tiefer als
Oberkante Bodenbelag liegen.
Es ist darauf zu achten, dass die rechteckige
Flanschplatte in die gewünschte Leuchten-
position ausgerichtet wird und das Rohr absolut
senkrecht steht.
Die Schutzschicht im Bereich des Erdstückes
darf nicht beschädigt werden.

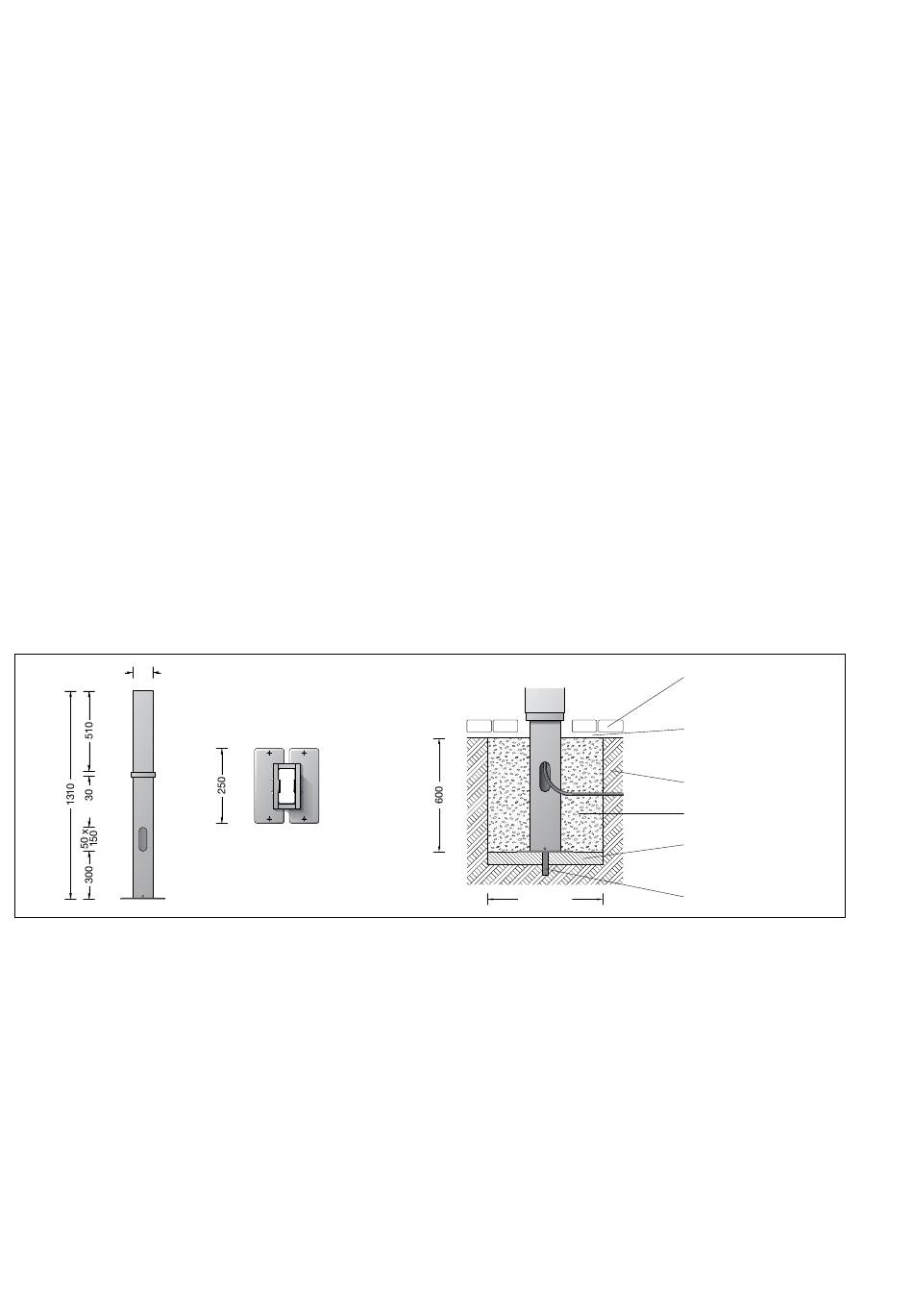

120 x 60 x 4
Montage mit Erdstück
Die Fundamentgröße ist abhängig von der
Topographie, Bodenbeschaffenheit und
Windbelastung und muss jeweils bauseits
bestimmt werden.
Dazu gelten die Normen DIN EN 50 341
und DIN 1045.
Die obige beispielhafte Fundamentempfehlung
gilt nur für einen tragfähigen Baugrund und nur
für das Lichtbauelement 8993.
Zweiteilige Grundplatte aus dem Erdstück
entnehmen und am Erdstück befestigen.
Erdkabel durch seitliche Leitungseinführung in
das Erdstück einführen.
Erdstück standsicher einbauen.
Lamp
Fluorescent lamp
T 16 · 28 W · G 5
T 16 · 54 W · G 5
2600 lm Osram: LUMILUX T5 HE 28 W
4450 lm Osram: LUMILUX T5 HO 54 W
2600 lm Philips: Master TL5 HE 28 W
4450 lm Philips: Master TL5 HO 54 W
Please note the lamp manufacturers' operating
instructions.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Installation
The installation of the luminaire can optionally
be done with an anchorage unit or mounting
base 833 for bolting onto a foundation.
A cable length of approx. 1 m above top edge
of the mounting surface is sufficient for the
electrical connection of the luminaire.
The base of the luminaire must not be below
top edge of the mounting surface.
Note that the rectangular flange plate is aligned
with the desired luminaire position and that the
tube is absolutely vertical.
The protective coating at the anchorage unit
must not be damaged.
Installation with anchorage unit
The size of the foundation depends on the
topography, condition of the soil and the wind
load and must be determined on site.
The norms DIN EN 50 341and DIN 1045 apply.
The above exemplary recommendation for
a foundation is only applicable for a stable
subgrade and the light building element 8993
Remove the two-part anchor plate from the
anchorage unit and fix it at the anchorage unit.
Lead the mains supply cable through the lateral
cable entry into the anchorage unit.
Install anchorage unit stably.
Lampe
Lampe fluorescente
T 16 · 28 W · G 5
T 16 · 54 W · G 5
2600 lm Osram: LUMILUX T5 HE 28 W
4450 lm Osram: LUMILUX T5 HO 54 W
2600 lm Philips: Master TL5 HE 28 W
4450 lm Philips: Master TL5 HO 54 W
Veuillez respecter les instructions des fabricants
de lampes.
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Installation
La fixation du luminaire est effectuée au choix
sur pièce enterrée ou sur socle de fixation 833
pour fixation par vis sur un massif de fondation.
Pour le raccordement électrique du luminaire
une longueur de câble d'environ 1 m au-dessus
de la couche de finition du sol est nécessaire.
Le bas du luminaire ne doit pas se trouver en
dessous de la couche de finition du sol.
Lors de l'installation de la pièce enterrée il
faut bien vérifier que la flasque rectangulaire
de fixation soit positionnée conformément à
l'orientation souhaitée du luminaire et que le
tube soit absolument en position verticale.
La couche protectrice de la pièce à enterrer ne
doit pas être endommagée.
befestigte Oberfläche
Paved surface area
Surface consolidée
verdichteter Boden
Compacted soil
Sol damé
Erdreich · Earth · Terre
Beton · Concrete · Béton
Sauberkeitsschicht
Subbase
Couche d'assainissement
Drainage
600 x 600
Installation sur une pièce enterrée
Le volume et les dimensions du massif béton
dépendent de la topographie, de la pression
à fond de fouille du sol, de la zone de vent,
ainsi que des forces et des charges exercées
et doitvent être individuellement définis sur le
chantier.
Se rapporter pour cela uniquement aux normes
DIN EN 50341 et DIN 1045.
Le massif de fondation recommandé ci-dessus
est un exemple uniquement valable pour un
terrain à bâtir solide, et pour le profilé lumineux
8993.
Retirer de la pièce enterrée la plaque de
stabilisation composée de deux pièces. Fixer
la sur la pièce à enterrer. Introduire le câble
réseau dans la pièce à travers l'entrée de câble
latérale.
Installer et stabiliser la pièce à enterrer.
2600 lm
4450 lm
2600 lm
4450 lm
