Inhaltszusammenfassung für Data Input Nutribox
- Seite 1 Nutribox Gebrauchsanleitung Version: 2019 Data Input GmbH Hindenburgstr. 2 a 82343 Pöcking...
- Seite 2 INHALT Zu Ihrer Sicherheit.......... 3 Bestimmungsgemäße Verwendung....3 Bioelektrische Impedanzanalyse (B.I.A.)..4 Lieferumfang............ 5 Gerätebeschreibung........6 Messtechnik............7 Betrieb der Nutribox………......12 Fehlerquellen und Trouble Shooting..... 12 Technische Daten..........15 Abkürzungen: Bioelektrische Impedanz Analyse Impedanz Resistance Reactance Kilohertz Cable (Messkabel) TBM Total Body Mesurement (Ganzkörpermessung)
- Seite 3 Informationen zum sicheren Umgang beinhaltet. B. Bestimmungsgemäße Verwendung Der Bioelektrische Impedanzanalysator (BIA-Gerät) vom Typ Nutribox wurde entwickelt, um 2 physikalische Widerstände im Menschen messen zu können. Aus diesen beiden Widerständen kann man über publizierte Formeln den Phasenwinkel errechnen und die Körperzusammensetzung (anatomischen Aufbau) und den Ernährungszustand abschätzen.
- Seite 4 A. Bioelektrische Impedanz-Analyse (B.I.A.) B.I.A. ist eine elektrische Widerstandsmessung in einem organischen Körper. Über Hautelektroden wird ein homogenes elektrisches Wechselstromfeld mit konstanter Stromstärke in der Messperson erzeugt und der Gesamtwiderstand = Impedanz (Z) in Ω (Ohm) gemessen. Die Impedanz eines biologischen Leiters setzt sich aus zwei Komponenten, der Resistance (R) und der Reactance (Xc), zusammen.

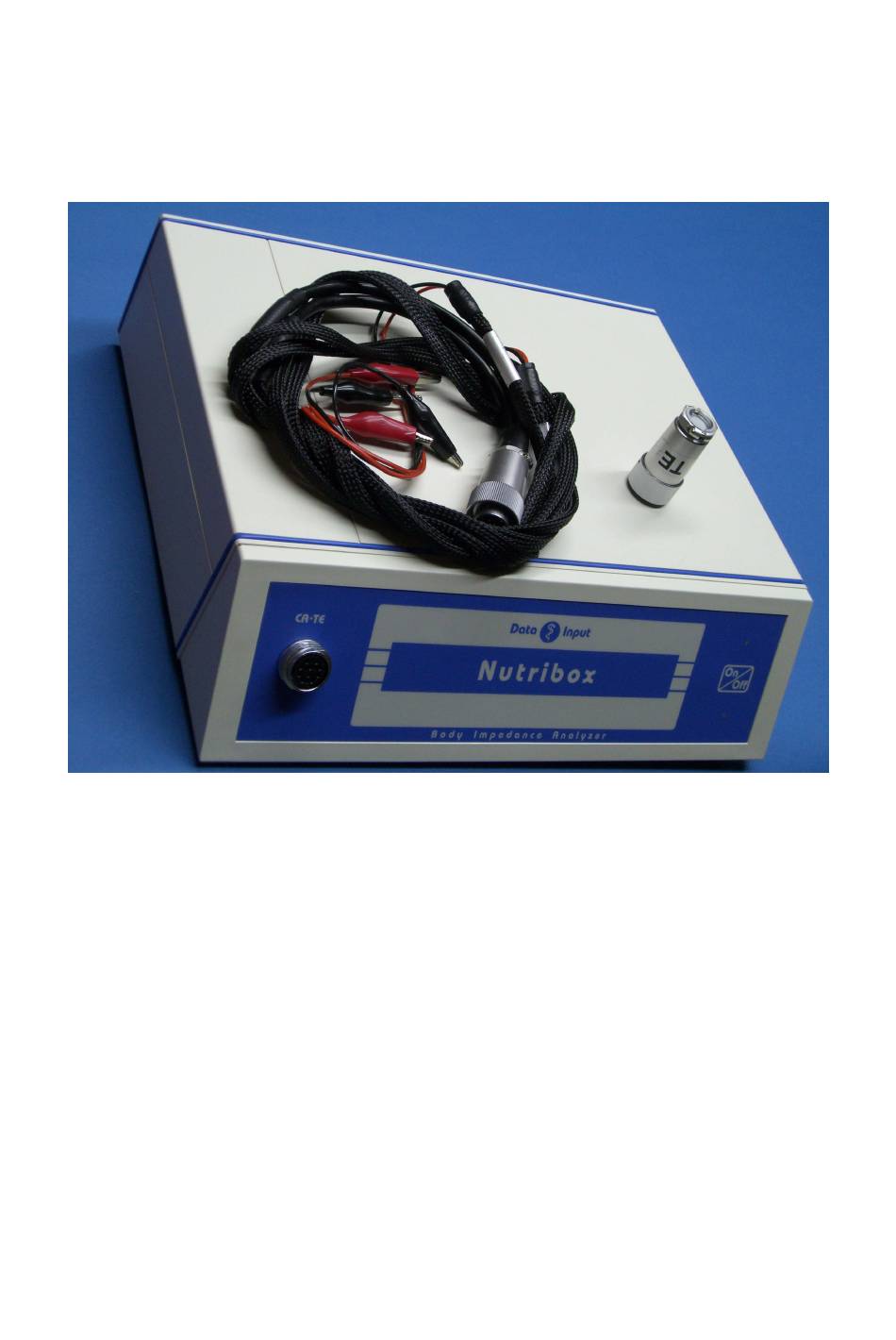

- Seite 5 B. Lieferumfang Bitte überprüfen Sie Ihre gelieferte Impedanzmessanlage auf Vollständigkeit. 1. Impedanzanalysegerät Nutribox, (1 siehe auch S. 5) 2. Messkabel CA (Cable), (2. siehe auch S. 5) 3. Teststecker TE 4. USB Y-Kabel 5. Gebrauchsanleitung 6. Transporttasche 7. Anzeige-Software NutriboxDisplay als Download unter www.data-input.de 8.
- Seite 6 Relaisgeräusche sind hörbar. Das Ende eines Messvorgangs wird durch einen Piepton signalisiert. Anschließend leuchtet nur die grüne Leuchtdiode. Die Messwerte (Rohdaten) werden in der Software angezeigt. Die Nutribox schaltet sich bei Nichtgebrauch nach ca. 30 Minuten selbsttätig wieder aus (Akku- Sparmodus). In eingeschaltetem Zustand leuchtet mindestens eine der beiden LED-Leuchten.
- Seite 7 D. Messtechnik Zur Durchführung von BIA-Messungen benötigen Sie: - eine Liegemöglichkeit - eine Waage (optional) - ein BIA-Gerät incl. Messkabel und Spezialelektroden - Desinfektionsmittel und Tupfer - PC mit Anzeige-Software NutriboxDisplay (oder optional die Auswertungssoftware NutriPlus) Genaue und reproduzierbare Messungen erhält man nur bei akkurater Messtechnik. Eine abweichende Platzierung der Mess-Elektroden von nur einem Zentimeter kann beispielsweise zu einer Messabweichung von bis zu 20 Ohm führen;...
- Seite 8 3. Vorbereitung der Messung 3.1 Zur Messung sollte der Patient entspannt in einer horizontalen Position liegen. Üblicherweise wird in Rückenlage gemessen, die Messung ist jedoch auch in Bauchlage möglich. Abweichungen von der horizontalen Lage oder starke Anspannung der Extremitäten können die Messwerte beeinflussen. Der Patient sollte einige Minuten lang ruhig liegen, bis sich das Blutvolumen gleichmäßig im ganzen Körper verteilt hat.
- Seite 9 Fußelektroden: 4.2.1. Zehenelektrode: Ziehen Sie eine Linie durch die Mitte der Grundgelenke von 2. und 3. Zehe (dazu Zehen beugen, damit die Gelenke sichtbar werden). Kleben Sie den distalen Rand der Elektrode längs dieser Linie auf. 4.2.2. Sprunggelenkselektrode: Ziehen Sie eine Linie durch die höchsten Punkte von Außen- und Innenknöchel. Kleben Sie den proximalen Rand der Elektrode längs dieser Linie auf.
- Seite 10 5. Die Elektroden Verwenden Sie bitte nur BIA-geeignete Markenelektroden (z.B. BIANOSTIC AT) mit folgenden Anforderungen: - Gel-Oberfläche > 4 cm - Hand und Fußwiderstand bei 50 kHz und korrekter Platzierung R < 250 Ohm - Sandwich-Widerstand bei 50 kHz R < 30 Ohm, Xc < 1 (s. Kapitel: Fehlerquellen) Die Verwendung ungeeigneter Elektroden ist die bei Weitem häufigste Ursache für Messprobleme und Fehlmessungen.
- Seite 11 6. Messkabel und Anschluss des Messkabels Schrauben Sie bitte das Messkabel fest auf das Messgerät. Das Messkabel besteht aus 2 Doppelkabeln; jedes dieser Kabel endet in einer Krokodilklemme. Die Doppelkabel und die Klemmen sind jeweils markiert: Markierung von Hand- und Fußkabel: - Das Handkabel hat eine gelbe Farbmanschette.
- Seite 12 E. Betrieb der Nutribox Der Betrieb der Nutribox ist ausschließlich über einen PC und eine geeignete Software (S. auch C.5 Bedienung des Gerätes) möglich. Für die Zeit der Impedanzmessung wird die Nutribox für einige Sekunden von der Stromversorgung durch den PC abgekoppelt. Die Stromversorgung für die Messung übernimmt in dieser Zeit ein ins Gerät integrierter Akku.
- Seite 13 Beispiel für die Eignungsüberprüfung von Elektroden Überprüfung des Messkabels Der Messkabeltest wird durch Kurzschluss aller 4 Krokodilklemmen ineinander durchgeführt. Wählen Sie dazu in der Auswertungssoftware eine fiktive Person, geben ihr ein beliebiges Gewicht > 0 und wählen “Automatische Messung” aus. In den Feldern für R und Xc muss jeweils “0”...
- Seite 14 Resistance-Wertes (Beispiel: bei einer Resistance von 500 Ohm sollte Xc zwischen 40 und 70 Ohm betragen). Liegt der R=Wert außerhalb des physiologischen Bereichs, dann beachten Sie bitte: Messwerte < 8% oder darunter können bei Personen mit Malnutrition unterschiedlicher Genese auftreten. Messwerte > 14% können andererseits bei stark trainierten Sportlern bzw.
- Seite 15 G. Technische Daten Impedanzanalysegerät Nutribox RESISTANCE (R): Messbereich: 0 - 999 Ohm Messauflösung: 1 Ohm Messgenauigkeit: ± 0,5 % vom Messwert ± 1 Digit. ± 0,5 % vom Messbereichsendwert REACTANCE (Xc): Messbereich: 0 - 250 Ohm Messauflösung: 1 Ohm Messgenauigkeit: ±...
