BETRIEBSANLEITUNG BCP-O2

3 Produktbeschreibung

3.1 Zweiteiliger Aufbau

Der Sauerstoffsensor besteht aus dem Sensorkopf
und dem Messadapter. Der Sensorkopf beinhaltet die
Elektronik und den elektrischen Anschluss für den
Messadapter, der wiederum das Sensorelement aus
Zirkonumdioxid enthält.
Dieses Element wird auf 580° C aufgeheizt, so dass
die Temperatur des Messadapters wärmer als
Handtemperatur sein kann.
Darum darf dieser Sensor auch nicht in brennbaren
oder explosiven Atmosphären eingesetzt werden.
Das Gehäuse des Sensorkopfes kann wie abgebildet
aus Kunststoff oder aus Aluminium bestehen.
Für den Fall, dass Sensorkopf und Sensor getrennt
werden, muss zunächst die Spannungsversorgung
unterbrochen werden. Beim Zusammenstecken von
Sensorkopf und Messadapter müssen dieses
vorsichtig zusammengesteckt werden, so dass sich
die Drahtbeine nicht verbiegen.
Gefahr!
Nicht in brennbaren oder explosiven Atmosphären verwenden!
Nicht in Gasen mit Polymeren oder Silikonkomponenten verwenden.
Nicht in Gasen mit Halogen wie F, Cl, Br etc., CFC oder Gasen mit SO
und H
Sensor niemals im ausgeschalteten Zustand Wasser oder
Feuchtigkeit aussetzen (RH < 75%)
Andernfalls muss der Sensor für mindestens 12 Stunden bei 80° C im
Ofen oder auf einer Heizplatte getrocknet werden. Leider ist ein Defekt
dennoch nicht auszuschließen
Das Metall des Messadapters wird heiß. Nicht berühren, wenn der
Sensor an die Spannungsversorgung angeschlossen ist. Zuerst von der
Spannungsversorgung trennen und anschließend 30 Minuten abkühlen
lassen.
Trennung von Messadapter und Sensorkopf nur nachdem die
Spannungsversorgung getrennt wurde
Nummer des Messadapters muss mit den letzten beiden Ziffern der
Sensor ID übereinstimmen
Rev. 090702004
S
2

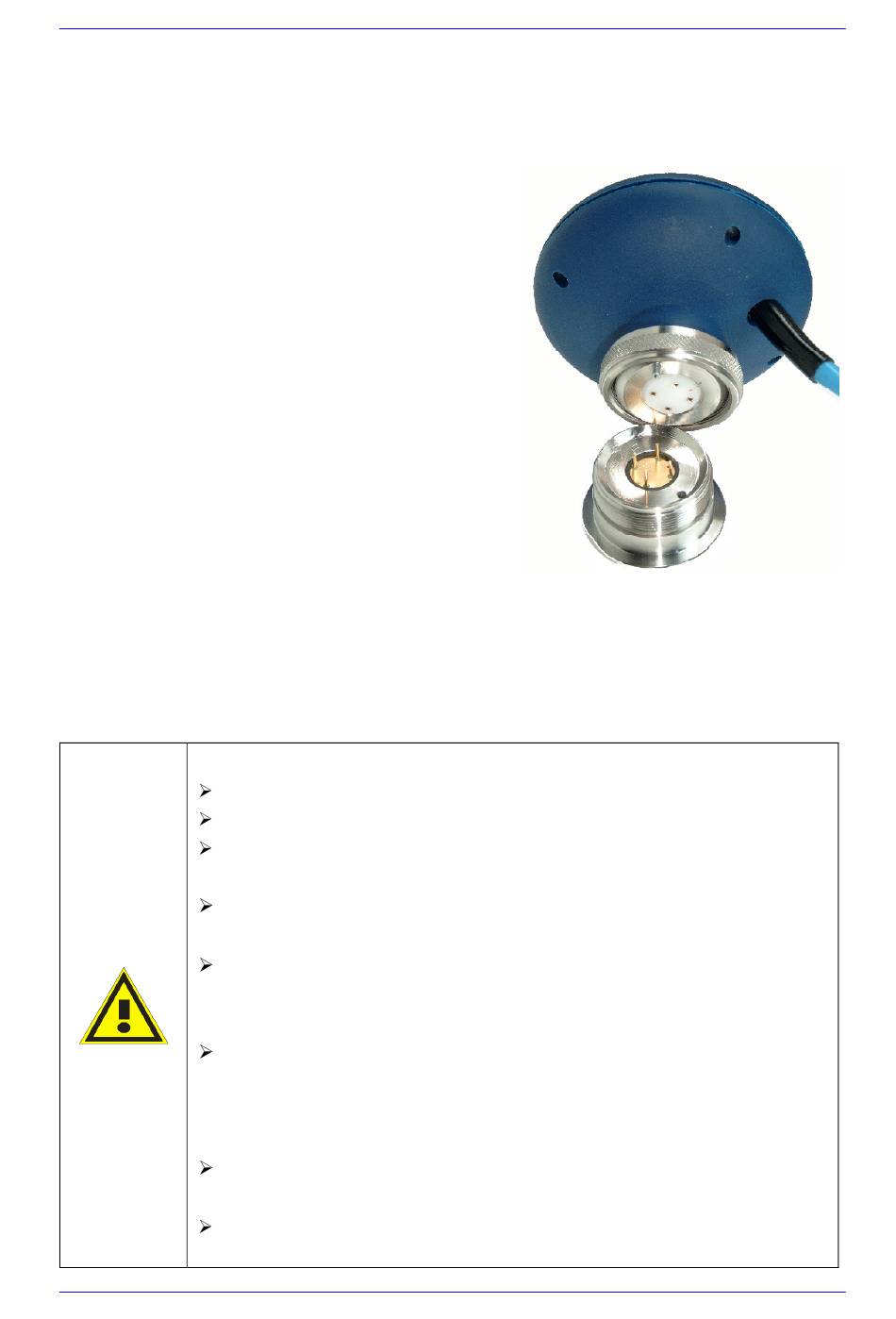

Abb. 1. Messadapter aus Edelstahl. Es
befindet sich eine Bohrung in dem
Messadapter, die zur Positionierung des
Kopfes dient. Zusätzlich ist in den
Messadapter eine Nummer eingestanzt.
Diese muss mit den beiden letzten Ziffern der
Kopfnummer übereinstimmen.
