BETRIEBSANLEITUNG BCP-O2
4.2.2

TriClamp

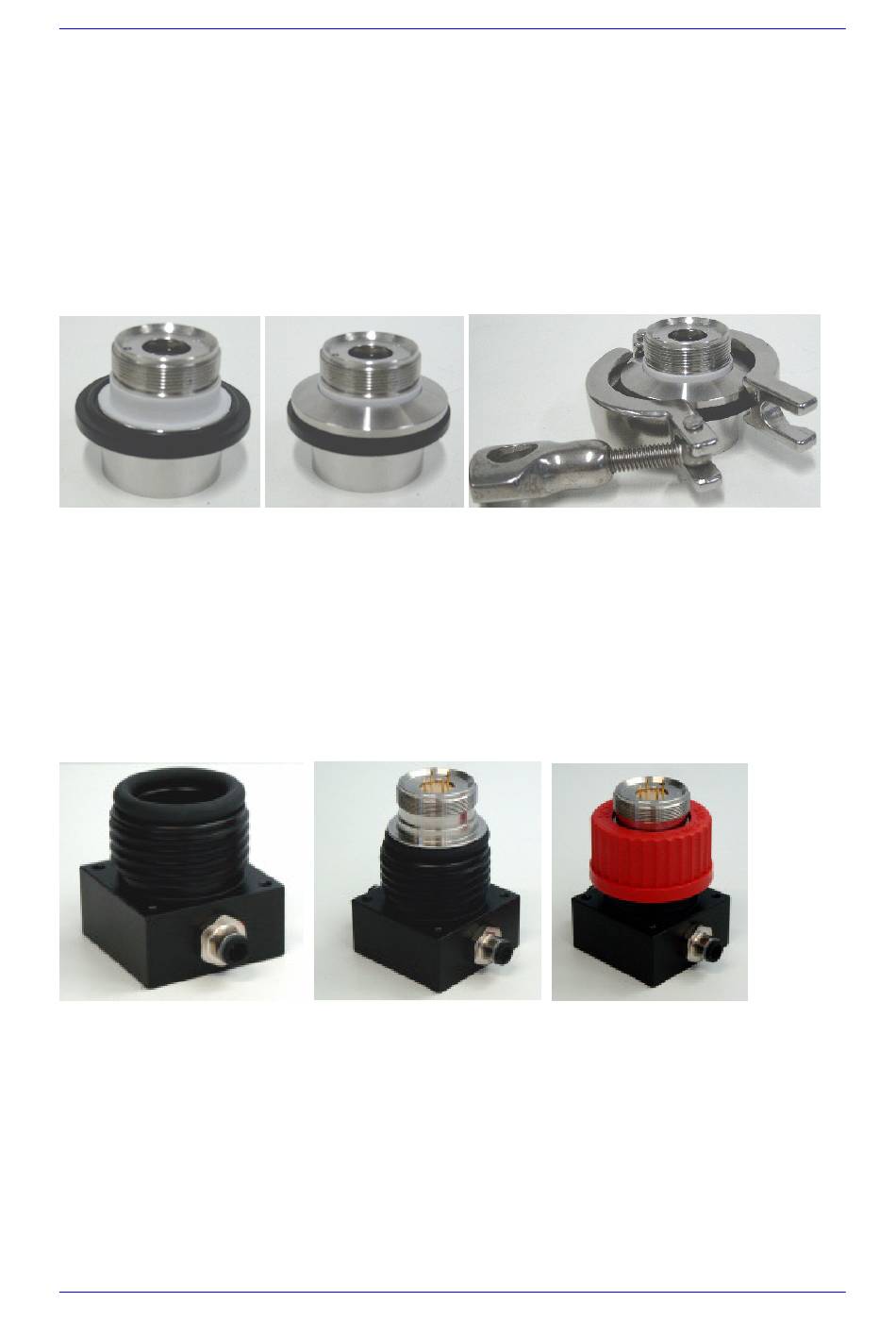

Bei Benutzung eines TriClamp-Anschlusses wird über den Messadapter ein Teflonring zur
thermische Entkopplung von Messadapter und Rohrleitung geschoben. Nachdem eine
Dichtung auf dem Stutzen platziert wurde, kann der Messadapter mit dem Teflonring
aufgesetzt (a) werden. Dieser wird mit der beiliegenden Platte (b) und der Klammer (c)auf
dem Stutzen fixiert.
a)
4.2.3

Durchflussadapter POM

Zum Anschluss der Sensoren an den Durchflussadapter aus POM wird der Dichtring (a) auf
dem Gewinde des Durchflussadapters platziert. Anschließend wird der Messadapter (b)
mittels der Schraubverbindungskappe (c) gasdicht mit dem Durchflussadapter verschraubt.
a)
Rev. 090702004
b)
b)
c)
c)
9
