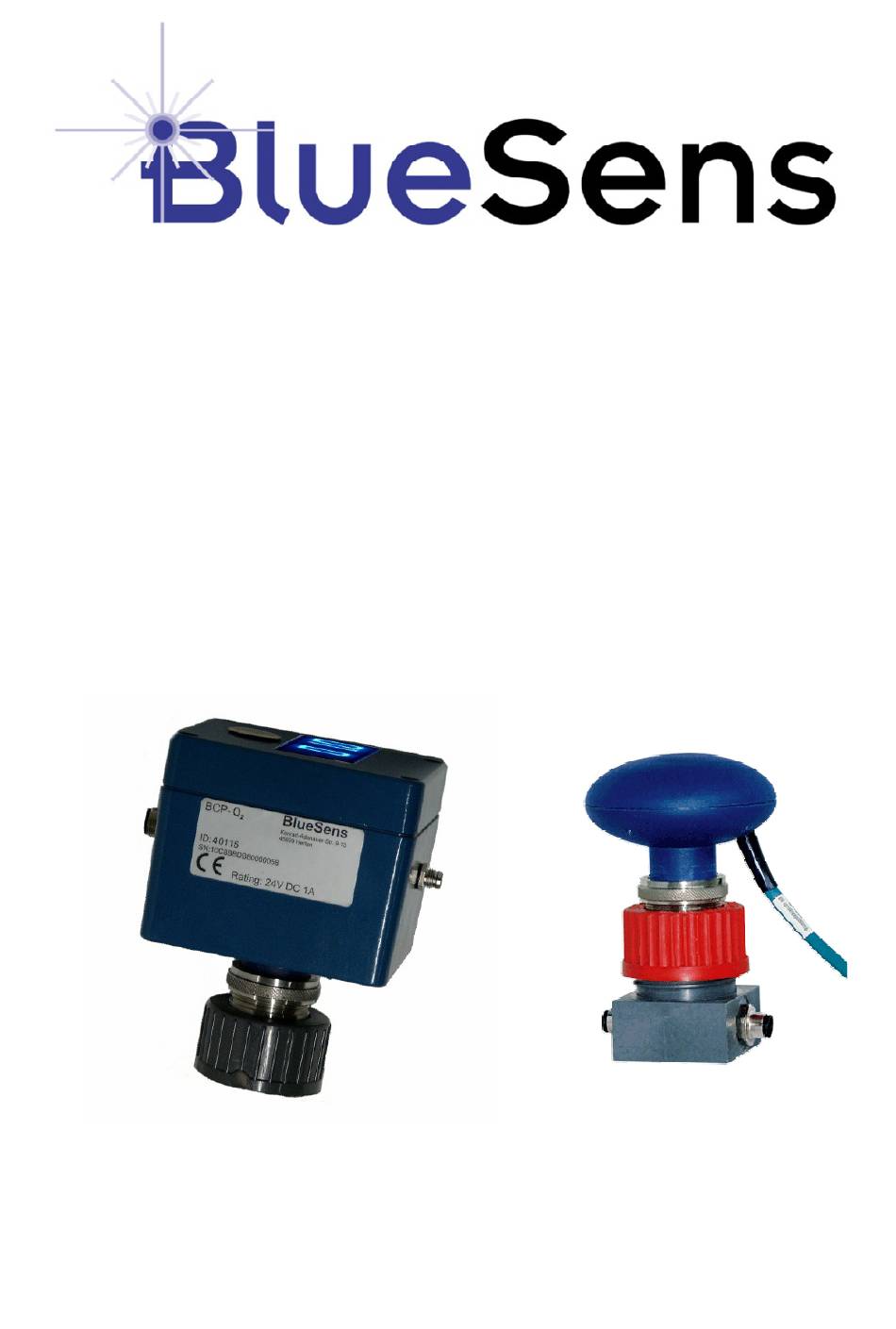

- Seite 1 Betriebsanleitung BCP-O2 BCP regular mit PA 6 Gehäuse BCP X-large Aluminium IP65 Rev. 090702004...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG BCP-O2 Inhalt ZU DIESEM DOKUMENT ................... 1 Funktion ......................1 Zielgruppe......................1 Benutzte Symbole.................... 1 ZU IHRER SICHERHEIT..................2 Allgemeines ..................... 2 Autorisiertes Personal..................2 Bestimmungsgemäße Verwendung ..............2 Warnung vor Fehlgebrauch ................3 Allgemeine Sicherheitshinweise............... 3 CE Konformität....................3 PRODUKTBESCHREIBUNG ................ -
Seite 3: Zu Diesem Dokument
1 Zu diesem Dokument 1.1 Funktion Die vorliegende Betriebsanleitung liefert Ihnen alle erforderlichen Informationen für eine schnelle Inbetriebnahme und einen sicheren Betrieb des BCP-O2. Lesen Sie diese deshalb vor Inbetriebnahme. 1.2 Zielgruppe Diese Betriebsanleitung richtet sich an ausgebildetes Fachpersonal. Der Inhalt dieser Anleitung muss dem Fachpersonal zugänglich gemacht und umgesetzt werden... -
Seite 4: Zu Ihrer Sicherheit
BETRIEBSANLEITUNG BCP-O2 2 Zu Ihrer Sicherheit 2.1 Allgemeines BCP-O2 hat unser Werk geprüft und in betriebsbereitem Zustand verlassen. Bitte lesen Sie vor Montage und Inbetriebnahme des Gerätes diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung beinhaltet Hinweise und Warnvermerke die beachtet werden müssen, um einen gefahrlosen Betrieb zu gewährleisten. -
Seite 5: Warnung Vor Fehlgebrauch
Sauerstoffmangel oder Schäden an Anlagenteilen durch falsche Montage oder Einstellung. 2.5 Allgemeine Sicherheitshinweise BCP-O2 ist ein high-tech Gerät und entspricht dem Stand der Technik unter Beachtung der üblichen Vorschriften und Richtlinien. Durch den Anwender sind die Sicherheitshinweise in dieser Betriebsanleitung, die landesspezifischen Installationsstandards (z.B. in Deutschland die VDE-Bestimmungen) sowie die geltenden Sicherheitsbestimmungen und Unfallverhütungsvorschriften zu beachten. -
Seite 6: Produktbeschreibung
BETRIEBSANLEITUNG BCP-O2 3 Produktbeschreibung 3.1 Zweiteiliger Aufbau Der Sauerstoffsensor besteht aus dem Sensorkopf und dem Messadapter. Der Sensorkopf beinhaltet die Elektronik und den elektrischen Anschluss für den Messadapter, der wiederum das Sensorelement aus Zirkonumdioxid enthält. Dieses Element wird auf 580° C aufgeheizt, so dass die Temperatur des Messadapters wärmer als... - Seite 7 BETRIEBSANLEITUNG BCP-O2 Die Bohrung in dem Messadapter dient zur Positionierung des Kopfes, der passend dazu einen Stift besitzt. Dieser muss bei Aufsetzen des Kopfes auf den Messadapter in die Bohrung eingepasst werden. Die Messadapternummer, die auf der Oberseite eingestanzt ist, dient zur Identifikation und muss mit den letzten beiden Ziffern der Kopfnummer übereinstimmen, da diese miteinander...
-
Seite 8: Einteiliger Aufbau
BETRIEBSANLEITUNG BCP-O2 3.2 Einteiliger Aufbau Bei dem einteiligen Aufbau können Messadapter und Sensorkopf nicht von einander getrennt werden. Es muss ebenfalls im Vorfeld die mechanische Anbindung bekannt sein, da diese nachträglich nur gebührenpflichtig im Werk geändert werden kann. Die technischen Eigenschaften sind identisch. -
Seite 9: Prinzip
BETRIEBSANLEITUNG BCP-O2 3.4 Prinzip Die Sauerstoffsensoren der Reihe BCP-O2 basieren auf einer Sauerstoffpumpzelle und sind unabhängig von Referenzgasen. Wird eine Spannung an die Zelle angelegt, werden Sauerstoffionen von der Kathode zur Anode gepumpt. Deckt man zusätzlich die Kathode mit einer Gas- Diffusionsbarriere ab, stellt sich beim Erhöhen der Spannung ein... -
Seite 10: Montage
Prüfen Sie, ob die beiliegenden Materialien, wie Dichtung und Schraubkappen, für die Prozessbedingungen (Druck, Temperatur, etc) geeignet sind. Vorsicht! BCP-O2 nicht in brennbaren oder explosiven Atmosphären einsetzen Der Einbau sollte ausschließlich unter fachmännischer Anleitung und unter Berücksichtigung der entsprechenden anerkannten Regeln für Arbeitssicherheit erfolgen. -
Seite 11: Triclamp
BETRIEBSANLEITUNG BCP-O2 4.2.2 TriClamp Bei Benutzung eines TriClamp-Anschlusses wird über den Messadapter ein Teflonring zur thermische Entkopplung von Messadapter und Rohrleitung geschoben. Nachdem eine Dichtung auf dem Stutzen platziert wurde, kann der Messadapter mit dem Teflonring aufgesetzt (a) werden. Dieser wird mit der beiliegenden Platte (b) und der Klammer (c)auf dem Stutzen fixiert. -
Seite 12: Flussadapter Aus Edelstahl
BETRIEBSANLEITUNG BCP-O2 4.2.4 Flussadapter aus Edelstahl Der Dichtring (a) wird auf dem Anschlussstück aus Edelstahl platziert und der Messadapter aufgesetzt (b). Danach werden beide Bauteile mittels POM-Platte (c) und 4 Schrauben (Kreuzschlitzschraubendreher) zwischen Anschlussstück und POM-Platte gasdicht eingequetscht. 4.2.5 Installation an Schüttelkolben Als Vorbereitung der Messung sollten die Schüttelkolben (siehe Zubehör) und die... - Seite 13 BETRIEBSANLEITUNG BCP-O2 Achtung! Benutzen Sie nur spezifizierte Filter (F-PTFE-42-002h) und Schüttelkolben, um die korrekte Berechnung der Sauerstoff- und Kohlendioxidtransferraten sicherzustellen. Während der Sterilisation des Kolbens, kann mit den Sensoren eine 1-Punkt-Kalibration durchgeführt werden. Hierzu werden die Sensoren auf einen wassergefüllten (muss nicht steril sein) Schüttelkolben bei entsprechender Messtemperatur platziert und frischer Luft...
-
Seite 14: Elektrische Anschlüsse
BETRIEBSANLEITUNG BCP-O2 5 Elektrische Anschlüsse 5.1 Allgemeines Vorsicht! Lesen Sie die Installationshinweise zur Vermeidung von Schäden am Gerät sehr sorgfältig. Gehen Sie Punkt für Punkt vor. Benutzen Sie nur die originalen Stecker, Kabel und Netzgeräte. Niemals Stecker anstecken und abziehen wenn das Gerät an die Spannungsversorgung angeschlossen ist. -
Seite 15: Version 4 - 20 Ma Für Alu-Gehäuse
BETRIEBSANLEITUNG BCP-O2 Nach der einstündigen Aufwärmzeit muss der Sensor noch justiert werden (siehe auch Kap.3.5). Dazu muss dieser für ca. 30 Minuten normaler Frischluft (20,97 Vol. % O ) ausgesetzt werden. Durch Anschluss von PIN 5 an GND (PIN 8) für 5 Sekunden ist der Sensor justiert. -
Seite 16: Serielle Version Rs232 Im Pa6 Gehäuse
BETRIEBSANLEITUNG BCP-O2 5.4 Serielle Version RS232 im PA6 Gehäuse Verbinden Sie Messadapter und Sensorkopf stromlos miteinander. Stellen Sie sicher, dass sich nicht mehr als max. 75% relative Feuchte in dem Messadapter und damit im O2-sensitiven Element befinden. Schließen Sie den Sensor an die beiliegende Spannungsversorgung an. -
Seite 17: Anschluss Über Bac2S
BETRIEBSANLEITUNG BCP-O2 5.6 Anschluss über BAC2S BAC2S ist eine Anschlussbox für zwei Sensoren mit 4 - 20 mA Ausgang. Die BAC2S ist mit einem Anschluss für eine 12 - 24V-Spannungsversorgung und einem Schalter für die simultane 1-Punkt-Kalibrierung beider Sensoren ausgestattet. Damit sowohl die Sensoren im PA- als auch im Alu-Gehäuse angeschlossen werden können, wandelt die BAC2S die... -
Seite 18: Anschluss Über Baccom12
BETRIEBSANLEITUNG BCP-O2 5.7 Anschluss über BACCom12 5.7.1 Beschreibung Die abgebildete Anschaltbox BACCom12 ist ein elektronischer Multiplexer mit integriertem Drucksensor und dient zum Anschluss von bis zu 12 Sensorköpfen. Die Kommunikation mit einem PC kann über RS232 oder Ethernet erfolgen. Um dieses auszuwählen, muss der Schalter D in die entsprechende Position gebracht werden. -
Seite 19: Inbetriebnahme
BETRIEBSANLEITUNG BCP-O2 5.7.2 Inbetriebnahme alle Sensorköpfe mit BACCom12 verbinden. mitgeliefertes Netzteil an die Netzbuchse von BACCom12 anschließen Netzstecker des Netzteils in die Steckdose stecken. Niemals Sensorköpfe bei eingeschalteter BACCom12 anstecken oder abziehen!!!! nach ca. 1 Stunde Aufwärmzeit ist das Messsystem einsatzbereit. -
Seite 20: Wartung
BETRIEBSANLEITUNG BCP-O2 Wartung Im Allgemeinen dürfen die Geräte nur von BlueSens Personal geöffnet und repariert werden. Wenn der Sensor nicht in Betrieb ist, altert dieser nicht. Es muss aber unter den in Kap. 7.2 beschriebenen Bedingungen (z.B. < 75% relative Feuchtigkeit) gelagert werden. -
Seite 21: Anhang
BETRIEBSANLEITUNG BCP-O2 Anhang 7.1 Kalibrationstabelle Die vollständige Kalibration kann nur von BlueSens durchgeführt werden. Die monatliche 1-Punkt Kalibration kann wie in Kapitel 6.1 durchgeführt werden. Vor Inbetriebnahme ist eine erste 1-Punkt Kalibration notwendig. Dazu ist die untenstehende Tabelle auszufüllen. Datum... -
Seite 22: Technische Daten
BETRIEBSANLEITUNG BCP-O2 7.2 Technische Daten Siehe beiliegendes Datenblatt! Rev. 090702004... -
Seite 23: Eg-Konformitätserklärung Ec Declaration Of Conformity
BETRIEBSANLEITUNG BCP-O2 EG-Konformitätserklärung EC Declaration of conformity Hiermit erklären wir, dass unser Produkt, Typ: We hereby declare that our product, type; BCP-O2 folgenden einschlägigen Bestimmungen entspricht: complies with the following relevant provisions: Niederspannungsrichtlinie (72/23/EWG und 93/68/EWG) findet keine Anwendung, da keine Spannung größer 24V genutzt wird.
