BETRIEBSANLEITUNG BCP-O2
6. Nach der einstündigen Aufwärmzeit muss der Sensor noch justiert werden
(siehe auch Kap.3.5). Dazu muss dieser für ca. 30 Minuten normaler Frischluft
(20,97 Vol. % O
(PIN 8) für 5 Sekunden ist der Sensor justiert.
5.3 Version 4 – 20 mA für Alu-Gehäuse

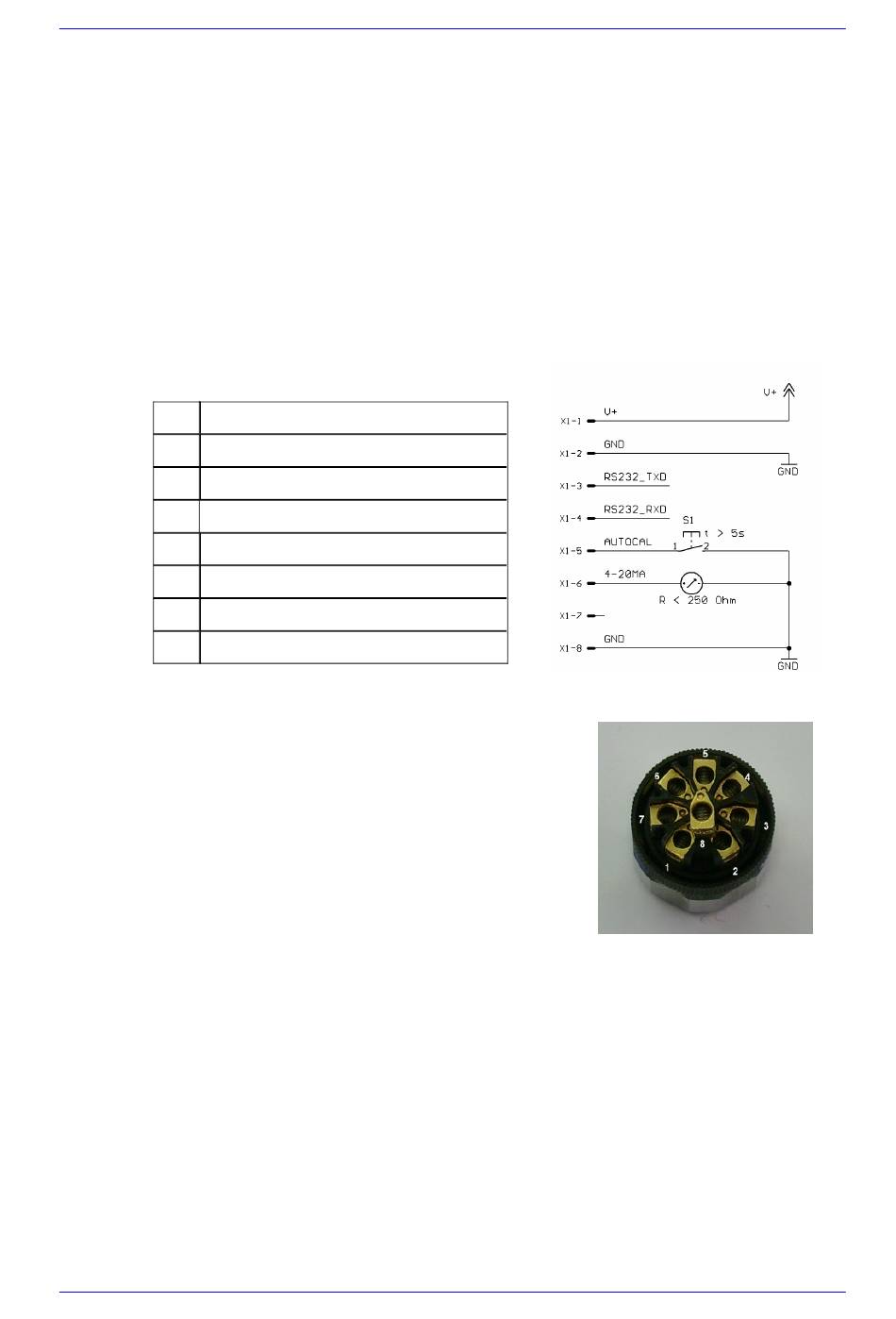

1. Steckerbelegung
1 V+ = 12V – 24 V
2 GND
3 RS232_TXD
4 RS232_RXD
5 1-Punkt Kalibration
6 4-20mA, RL < 250 Ohm
7 Nur für internen Gebrauch!
8 GND
2. Verbinden Sie Messadapter und Sensorkopf
stromlos miteinander. Stellen Sie sicher, dass sich
nicht mehr als max. 75% relative Feuchte in dem
Messadapter und damit im O2-sensitiven Element
befinden
3. Schließen Sie den Sensor an 12- 24V DC und
Schutzerde (GND=PIN2) an.
4. PIN 6 wird an das Messgerät angeschlossen (R
5. Nach ca. 1 Stunde Aufwärmzeit ist der Sensor einsatzbereit.
6. Nach der einstündigen Aufwärmzeit muss der Sensor noch justiert werden
(siehe auch Kap.3.5). Dazu muss dieser für ca. 30 Minuten normaler Frischluft
(20,97 Vol. % O
(PIN 8) für 5 Sekunden ist der Sensor justiert.
Rev. 090702004
) ausgesetzt werden. Durch Anschluss von PIN 5 an GND
2
) ausgesetzt werden. Durch Anschluss von PIN 5 an GND
2
< 250 Ohm)
L
