5.6 Anschluss über BAC2S
BAC2S ist eine Anschlussbox für zwei Sensoren mit 4 - 20 mA Ausgang. Die BAC2S ist mit
einem Anschluss für eine 12 - 24V-Spannungsversorgung und einem Schalter für die
simultane 1-Punkt-Kalibrierung beider Sensoren ausgestattet. Damit sowohl die Sensoren im
PA- als auch im Alu-Gehäuse angeschlossen werden können, wandelt die BAC2S die
Eingangsspannung von 12 – 24V in 12 V für die Sensoren um. Daher darf der PIN 1 am
Ausgang nicht beschaltet werden! Die Signale sind direkt durchgeschleift.

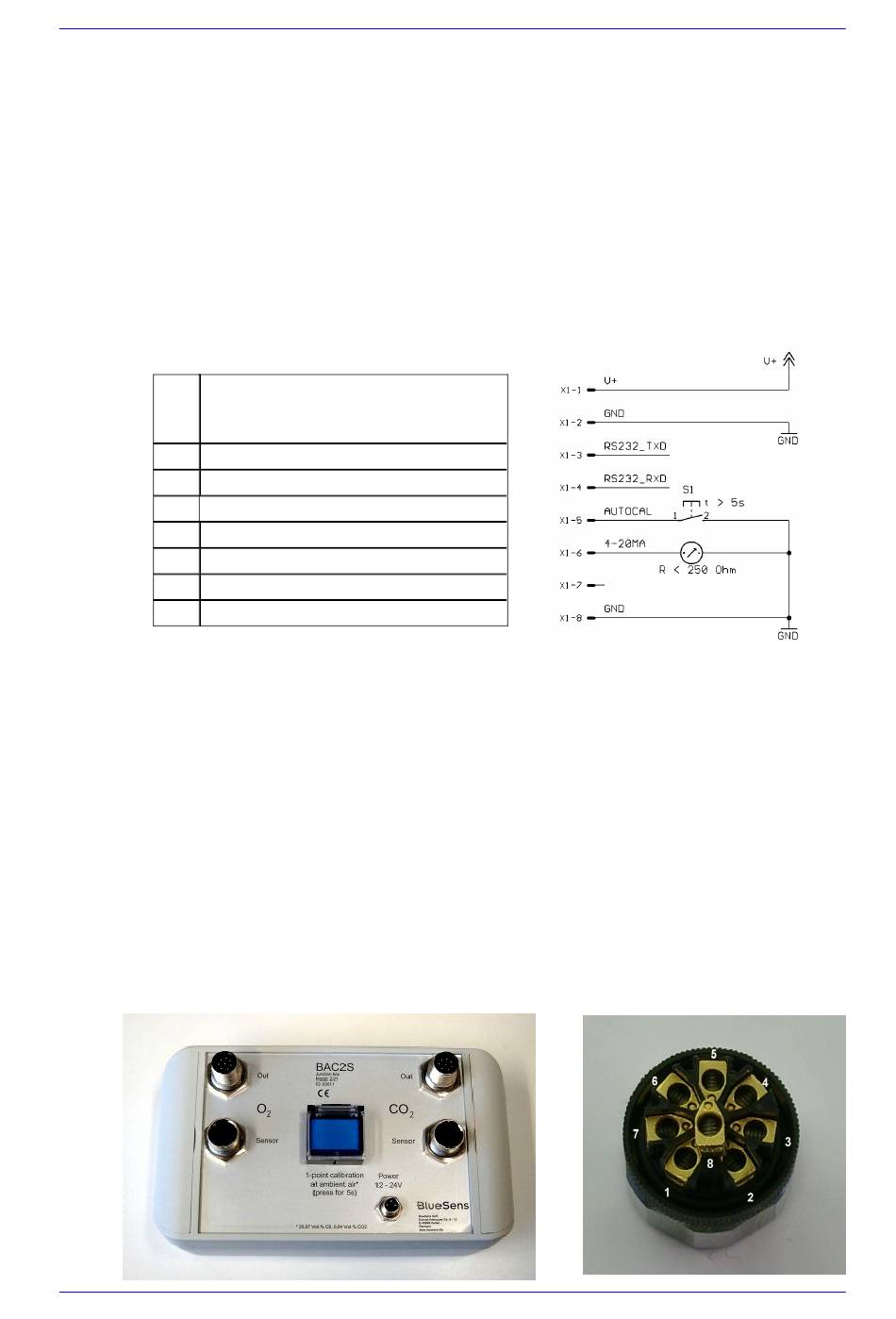

Steckerbelegung
1.
+12 – 24 V, Achtung! Bei
1 Benutzung der BAC2S nicht
beschalten"
2 GND
3 RS232_TXD
4 RS232_RXD
5 1-Punkt Kalibration
6 4-20mA, RL < 250 Ohm
7 Nur für internen Gebrauch!
8 GND
2. Verbinden Sie Messadapter und Sensorkopf stromlos miteinander. Stellen Sie
sicher, dass sich nicht mehr als max. 75% relative Feuchte in dem Messadapter
und damit im O2-sensitiven Element befinden.
3. Sensoren an BAC2S anschließen
4. BAC2S an 12V – 24 V -Spannungsversorgung anschließen
5. PIN 6 wird an das Messgerät angeschlossen (R
6. Nach ca. 1 Stunde Aufwärmzeit ist der Sensor einsatzbereit.
7. Nach der einstündigen Aufwärmzeit muss der Sensor noch justiert werden
(siehe auch Kap.3.5). Dazu muss dieser für ca. 30 Minuten normaler Frischluft
(20,97 Vol.% O
werden. Die 1-Punkt-Kalibration wird durch Drücken des blauen Schalters für 5
Sekunden abgeschlossen.
