5.7 Anschluss über BACCom12
5.7.1

Beschreibung

Die abgebildete Anschaltbox BACCom12 ist ein elektronischer Multiplexer mit integriertem
Drucksensor und dient zum Anschluss von bis zu 12 Sensorköpfen.
Die Kommunikation mit einem PC kann über RS232 oder Ethernet erfolgen. Um dieses
auszuwählen, muss der Schalter D in die entsprechende Position gebracht werden.
A

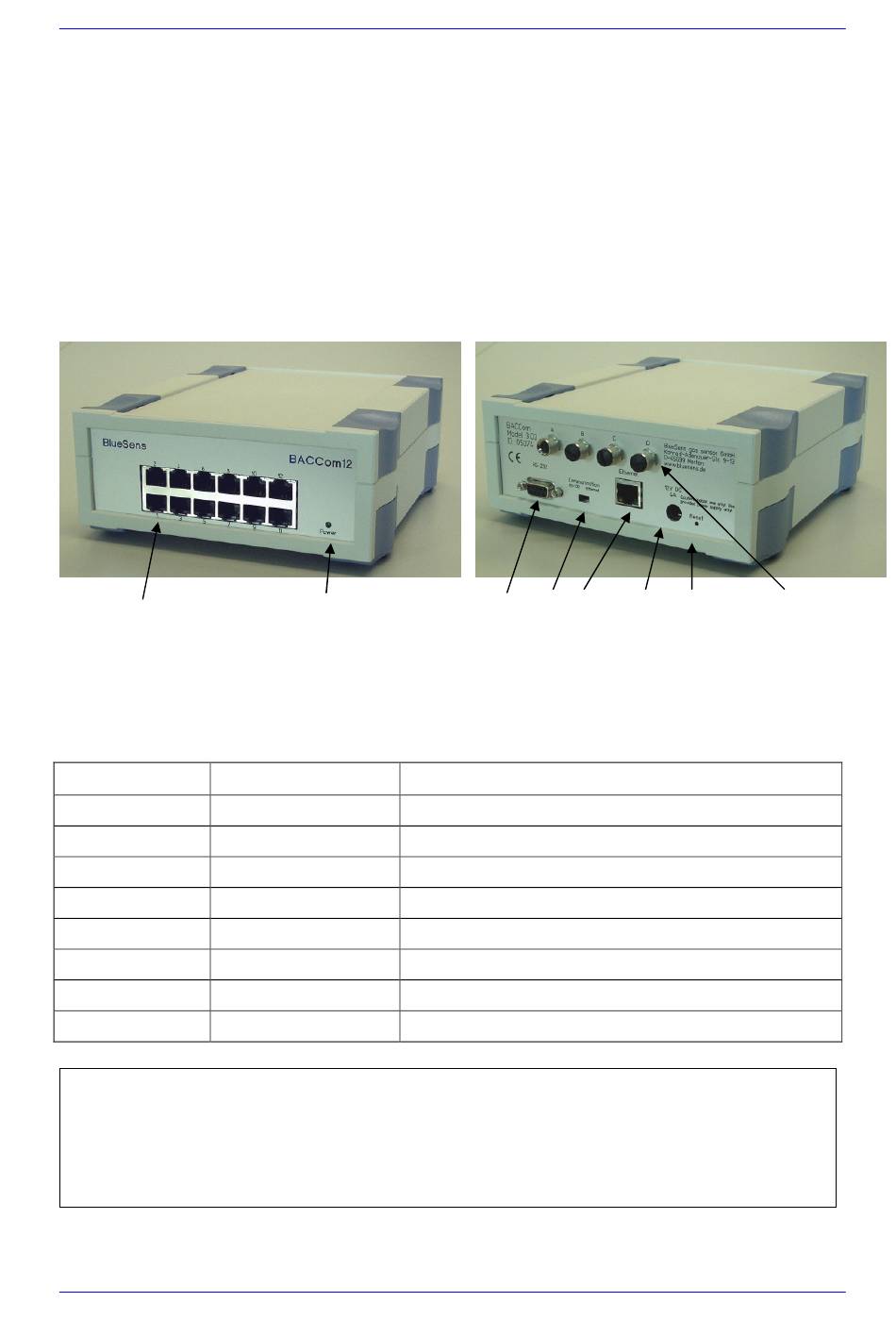

Abb. 12. Vorderseite und Rückseite der BACCom12.
Die Erklärung der einzelnen Anschlüsse ist in der folgenden Tabelle aufgeführt:
Bezeichnung
A RJ45
B LED
C Sub-D 9 pol
D Schalter
E RJ45
F Netzbuchse
G Boxreset
H M8 4 pol B
Um Beschädigungen am Gerät zu vermeiden dürfen nur das mitgelieferten Netzteil
und die mitgelieferten Kabel verwendet werden.
Ebenso dürfen die gelieferten Bauteile niemals geöffnet oder manipuliert werden
und es ist sorgsam mit Ihnen umzugehen.
Rev. 090702004
B
Beschreibung
RJ45 Buchse zum Anschluss der Sensoren
Betriebsanzeigeanzeige wenn Spannung anliegt
Datenübertragung zum PC
Umschalter zwischen RS232 und Ethernet
Ethernetanschluss
12 V 3,75A, nur mitgeliefertes Netzteil benutzen
Reset der Box, Sensoren bleiben unbeeinflusst
4 polige Anschlussbuchsen A-D für Zusatzboxen
C D E F G H
